3 Fazlı Motor Bağlantısı: Yıldız mı Üçgen mi?

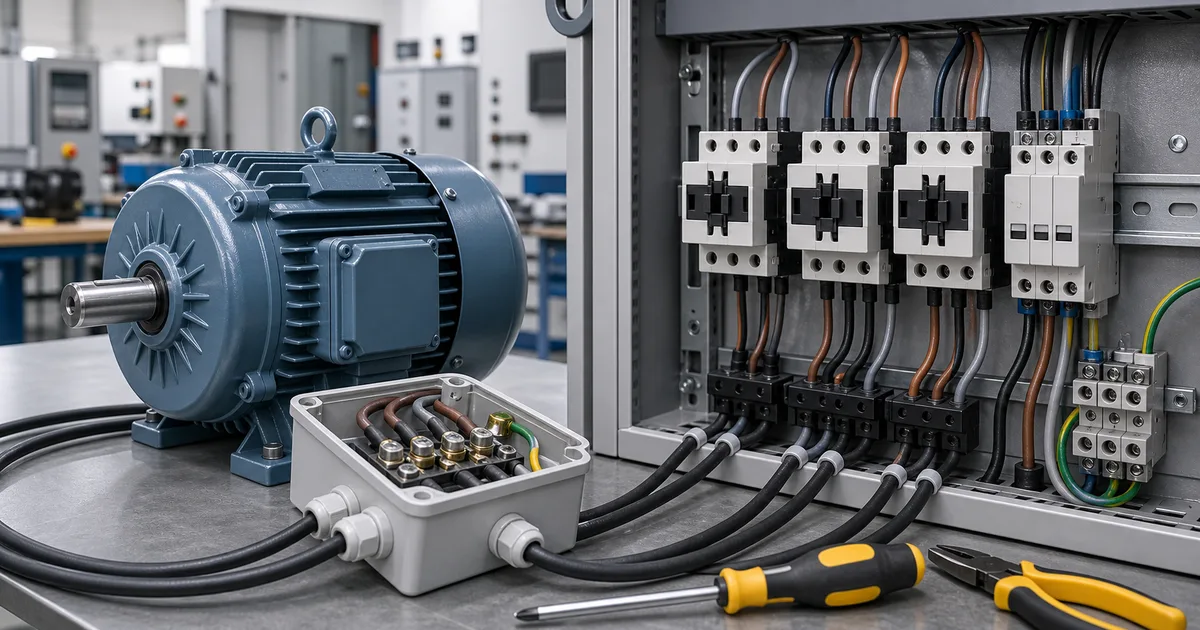

3 Fazlı Motor Nedir?

3 fazlı motorlar, endüstriyel tesislerde en yaygın kullanılan elektrik motorlarıdır. Üç fazlı alternatif akım ile çalışan bu motorlar, yüksek verim, düşük bakım maliyeti ve güvenilir çalışma özellikleri sayesinde birçok uygulamada tercih edilmektedir.

Bir 3 fazlı motor, stator olarak adlandırılan sabit kısım ve rotor olarak adlandırılan dönen kısımdan oluşur. Stator sargılarına 120 derece faz farkıyla uygulanan üç fazlı gerilim, dönen bir manyetik alan oluşturur ve bu alan rotoru hareket ettirir.

3 fazlı motorların en önemli avantajları:

• Tek fazlı motorlara göre daha yüksek güç/ağırlık oranı
• Kondens atör gibi yardımcı elemanlara ihtiyaç duymaması
• Daha düzgün tork üretimi
• Yüksek başlangıç torku
• Uzun ömür ve düşük bakım gereksinimi
• Ters yön çalışma kolaylığı

3 fazlı motor bağlantısı, motorun stator sargılarının nasıl bağlandığını belirler ve motorun çalışma gerilimi ile çektiği akımı doğrudan etkiler. İki temel bağlantı yöntemi vardır: Yıldız (Y) ve Üçgen (Δ).

Yıldız (Star/Y) Bağlantı

Yıldız bağlantıda, motorun üç sargısının bir ucu ortak bir noktada (nötr noktası) birleştirilir ve diğer üç uç faz hatlarına bağlanır. Bu bağlantı şekli, motor etiketlerinde “Y” veya “Star” olarak gösterilir.

Yıldız Bağlantının Özellikleri

• Faz gerilimi, hat geriliminin 1/√3 (yaklaşık 0,58) katıdır
• Hat akımı ile faz akımı eşittir
• Daha düşük akım çekimi sağlar
• Yumuşak başlangıç yapılmasına olanak tanır
• Motor sargıları daha düşük gerilim altında çalışır

Yıldız Bağlantı Formülleri

380V şebeke geriliminde yıldız bağlantıda:

• Faz gerilimi (V_faz) = 380 / √3 = 220V
• Hat akımı (I_hat) = Faz akımı (I_faz)
• Motor gücü (P) = √3 × U × I × cosφ

Yıldız Bağlantı Ne Zaman Kullanılır?

• Motorun etiketinde belirtilen gerilim, şebeke geriliminin 1/√3 katına eşitse
• Düşük akım çekimi istendiğinde
• Yıldız-üçgen yol verme sisteminin başlangıç konumunda
• Sürekli çalışma için düşük güç gereksinimlerinde

Üçgen (Delta/Δ) Bağlantı

Üçgen bağlantıda, motor sargılarının uçları birbirine seri şekilde bağlanarak kapalı bir üçgen oluşturulur ve faz hatları bu üçgenin köşe noktalarına bağlanır. Bu bağlantı motor etiketlerinde “Δ” veya “Delta” olarak gösterilir.

Üçgen Bağlantının Özellikleri

• Faz gerilimi, hat gerilimine eşittir
• Hat akımı, faz akımının √3 (yaklaşık 1,73) katıdır
• Daha yüksek güç sağlar
• Daha yüksek akım çeker
• Tam güç çalışması için kullanılır

Üçgen Bağlantı Formülleri

380V şebeke geriliminde üçgen bağlantıda:

• Faz gerilimi (V_faz) = Hat gerilimi (V_hat) = 380V
• Hat akımı (I_hat) = √3 × Faz akımı (I_faz)
• Motor gücü (P) = √3 × U × I × cosφ

Üçgen Bağlantı Ne Zaman Kullanılır?

• Motorun etiketinde belirtilen gerilim, şebeke gerilimine eşitse
• Tam güç ve yüksek tork gerektiğinde
• Yıldız-üçgen yol verme sisteminin çalışma konumunda
• Sürekli yüklü çalışma koşullarında

Yıldız-Üçgen Yol Verme Sistemi

Yıldız-üçgen yol verme, büyük güçlü motorların başlatılmasında kullanılan en yaygın yumuşak başlatma yöntemidir. Bu sistem, motorun önce yıldız bağlantıda düşük akımla başlatılması, ardından belirlenen bir süre sonra üçgen bağlantıya geçilerek tam güçte çalıştırılması prensibine dayanır.

Neden Yıldız-Üçgen Yol Verme Kullanılır?

Bir motor doğrudan üçgen bağlantıda başlatıldığında, nominal akımın 5-7 katı kadar başlangıç akımı çeker. Bu yüksek akım:

• Şebeke geriliminde düşmelere neden olur
• Diğer cihazları olumsuz etkiler
• Kontaktörlerin ve koruma elemanlarının kapasitesini zorlar
• Enerji tüketimini artırır
• Motor sargılarına mekanik stres uygular

Yıldız-üçgen yol verme ile başlangıç akımı, doğrudan üçgen başlatmaya göre 1/3 oranında azaltılır.

Yıldız-Üçgen Geçiş Süresi

Motorun yıldız bağlantıdan üçgen bağlantıya geçiş süresi kritik öneme sahiptir:

• Çok erken geçiş: Motor henüz yeterli hıza ulaşmamışsa, üçgene geçildiğinde yüksek akım çekilir
• Çok geç geçiş: Motor yıldız bağlantıda yeterli torku üretemeyebilir ve durabilir
• Optimal süre: Genellikle 5-15 saniye arasında ayarlanır, yüke göre değişir

Yıldız-Üçgen Sistemi Bileşenleri

Yıldız-üçgen yol verme panosu şu elemanlardan oluşur:

• Ana kontaktör (KM1): Şebekeyi motora bağlar
• Yıldız kontaktörü (KM2): Yıldız bağlantıyı sağlar
• Üçgen kontaktörü (KM3): Üçgen bağlantıyı sağlar
• Zaman rölesi: Geçiş süresini ayarlar
• Termik röle: Aşırı akıma karşı koruma sağlar
• Şalt cihazı: Devre şalteri veya motor koruma şalteri
• Güç kabloları: Motor ve kontaktörler arası bağlantı

Sistem kurulumunda güç kontaktörlerinin doğru seçimi ve kablo kesitlerinin hesaplanması büyük önem taşır.

Yıldız-Üçgen Çalışma Şeması

Başlangıç (Yıldız):

1. Start butonuna basılır
2. Ana kontaktör (KM1) ve yıldız kontaktörü (KM2) devreye girer
3. Motor yıldız bağlantıda, düşük akımla başlar
4. Zaman rölesi süre saymaya başlar

Geçiş:

1. Belirlenen süre sonunda yıldız kontaktörü (KM2) devreden çıkar
2. Kısa bir gecikme sonrası üçgen kontaktörü (KM3) devreye girer
3. Motor üçgen bağlantıya geçer ve tam güçte çalışır

Durdurma:

1. Stop butonuna basılır
2. Tüm kontaktörler devreden çıkar
3. Motor durur

Motor Etiketi Nasıl Okunur?

3 fazlı motor bağlantısını doğru yapmak için motor etiketinin doğru okunması kritik önem taşır. Motor etiketi üzerinde şu bilgiler bulunur:

Temel Etiket Bilgileri

• Güç (kW/HP): Motorun nominal gücü
• Gerilim (V): Çalışma gerilimi (örn: 230/400V, 380/660V)
• Akım (A): Her bağlantı için nominal akım değerleri
• Devir (rpm): Dakikadaki devir sayısı
• Frekans (Hz): Çalışma frekansı (50Hz veya 60Hz)
• Cos φ: Güç faktörü
• Bağlantı şekli: Δ/Y sembolleri ve gerilim değerleri
• Koruma sınıfı (IP): Toz ve su geçirmezlik derecesi
• İzolasyon sınıfı: Genellikle F veya H

Gerilim ve Bağlantı Okuması

Motor etiketinde şu şekilde gösterimler görülebilir:

Örnek 1: 230/400V Δ/Y

• 230V şebekede: Üçgen (Δ) bağlantı yapılır
• 400V şebekede: Yıldız (Y) bağlantı yapılır
• Türkiye’de 380-400V şebeke olduğu için: Yıldız bağlantı kullanılır

Örnek 2: 380/660V Δ/Y

• 380V şebekede: Üçgen (Δ) bağlantı yapılır
• 660V şebekede: Yıldız (Y) bağlantı yapılır
• Türkiye’de 380V şebeke için: Üçgen bağlantı kullanılır
• Yıldız-üçgen yol verme sistemi kurulabilir

Örnek 3: 400V Δ

• Sadece üçgen bağlantı yapılabilir
• 400V şebekeye bağlanmalıdır
• Yıldız-üçgen yol verme yapılamaz

Akım Değerleri ve Hesaplama

Motor etiketinde her bağlantı için akım değeri verilir. Örneğin:

• 380/660V motor: 20A/11,5A
• 380V’de üçgen bağlantıda: 20A çeker
• 660V’de yıldız bağlantıda: 11,5A çeker

Bu akım değerleri, kontaktör seçimi, termik röle ayarı ve kablo kesiti hesaplaması için kullanılır.

Bağlantı Şemaları ve Klemenslere Bağlama

3 fazlı motorların klemens kutusunda genellikle 6 veya 3 uç bulunur. 6 uçlu motorlarda hem yıldız hem üçgen bağlantı yapılabilirken, 3 uçlu motorlarda sadece bir bağlantı şekli mevcuttur.

6 Uçlu Motor Klemens Bağlantıları

Motor klemensinde U1-U2, V1-V2, W1-W2 şeklinde işaretlenmiş 6 uç bulunur:

Yıldız (Y) Bağlantı:

• U2, V2, W2 uçları bir noktada birleştirilir (nötr noktası)
• Şebeke fazları U1, V1, W1 uçlarına bağlanır
• Klemens üzerinde: U1-V1-W1 üstte, U2-V2-W2 altta köprülenir

Üçgen (Δ) Bağlantı:

• U1-W2, V1-U2, W1-V2 uçları birleştirilir
• Şebeke fazları bu birleşim noktalarına bağlanır
• Klemens üzerinde: Dikey köprüler kullanılır (U1-W2, V1-U2, W1-V2)

3 Uçlu Motor Bağlantısı

3 uçlu motorlarda sargılar fabrika çıkışında sabit bir şekilde bağlanmıştır:

• Klemens kutusunda sadece U, V, W uçları vardır
• Şebeke fazları doğrudan bu uçlara bağlanır
• Bağlantı şekli motor içinde sabittir, değiştirilemez
• Motor etiketi hangi bağlantı olduğunu gösterir

Yıldız-Üçgen Sistem için Kablo Bağlantıları

Yıldız-üçgen yol verme sisteminde, motor klemensine 6 kablo bağlanır:

• U1, V1, W1: Ana kontaktörden (KM1) gelir
• U2, V2, W2: Yıldız kontaktörü (KM2) ve üçgen kontaktörüne (KM3) gider
• Yıldız kontaktöründe U2-V2-W2 kısa devre edilir
• Üçgen kontaktöründe W2-U1, U2-V1, V2-W1 bağlantıları yapılır

Faz Sırası ve Dönüş Yönü

3 fazlı motorların dönüş yönü, faz sırasına bağlıdır:

• Faz sırası: R-S-T veya L1-L2-L3
• Ters çevirme: Herhangi iki fazın yeri değiştirilir
• Örneğin R-S-T yerine R-T-S bağlanırsa motor ters yönde döner
• İleri-geri çalışan sistemlerde iki ayrı kontaktör kullanılır

Sık Yapılan Hatalar ve Çözümleri

1. Yanlış Bağlantı Şekli Seçimi

Hata: 380/660V motorun 380V şebekeye yıldız bağlanması

Sonuç: Motor düşük gerilimle çalışır, güç üretemez, aşırı akım çeker, ısınır

Çözüm: Motor etiketini dikkatlice okuyun, doğru bağlantıyı seçin

2. Klemens Köprüleme Hatası

Hata: Yıldız veya üçgen köprülerin yanlış yapılması

Sonuç: Motor çalışmaz veya yanlış çalışır, arıza yapar

Çözüm: Köprüleme şemalarını doğru uygulayın, çift kontrol edin

3. Termik Röle Yanlış Ayarı

Hata: Termik rölenin yanlış akım değerine ayarlanması

Sonuç: Gereksiz durma veya yetersiz koruma

Çözüm: Motor etiketindeki akım değerine göre termik röleyi ayarlayın

4. Yıldız-Üçgen Geçiş Süresinin Yanlış Ayarı

Hata: Çok kısa veya çok uzun geçiş süresi

Sonuç: Yüksek akım çekimi veya motor durması

Çözüm: Yükü test ederek optimal geçiş süresini belirleyin (genellikle 5-15 saniye)

5. Kontaktör Kapasitesi Yetersizliği

Hata: Motor gücüne göre küçük kontaktör seçimi

Sonuç: Kontaktör kontakları yanar, arızalanır

Çözüm: Kontaktör seçim hesaplayıcısını kullanarak doğru kapasitede güç kontaktörü seçin

6. Kablo Kesiti Hatası

Hata: İnce kablo kullanımı

Sonuç: Kablolar ısınır, gerilim düşümü olur, yangın riski

Çözüm: Motor akımına göre uygun kesitte kablo kullanın, güvenlik katsayısı ekleyin

7. Topraklama İhmalı

Hata: Motor kasasının topraklanmaması

Sonuç: Elektrik çarpması riski, can güvenliği tehlikesi

Çözüm: Motor kasasını mutlaka topraklayın, topraklama direncini ölçün

8. Koruma Elemanlarının Atlanması

Hata: Termik röle veya motor koruma şalteri kullanılmaması

Sonuç: Aşırı akımda motor yanabilir, pahalı onarım gerekir

Çözüm: Her motor için uygun koruma elemanları kullanın

Pratik Uygulama İpuçları

Bağlantı Öncesi Kontroller

• Motor etiketini okuyun ve fotoğrafını çekin
• Şebeke gerilimini ölçün
• Doğru bağlantı şeklini belirleyin
• Gerekli malzemeleri hazırlayın (kontaktör, termik, kablo, köprü vb.)
• Elektrik panodaki tüm gerilimleri kapatın, enerji yokluğunu test edin

Bağlantı Sırasında

• Klemens vida bağlantılarını sıkı yapın
• Kablo uçlarını düzgün soyun, ezilmeye dikkat edin
• Köprüleri doğru konumlandırın
• Tüm bağlantıları şemaya göre çift kontrol edin
• Topraklama bağlantısını unutmayın

Bağlantı Sonrası Testler

• Görseli kontrol yapın, gevşek bağlantı olmasın
• Multimetre ile faz-faz, faz-toprak direncini ölçün
• İlk çalıştırmayı yüksüz yapın
• Motor akımını klemp ampermetre ile ölçün
• Titreşim ve gürültü olup olmadığını kontrol edin
• Motor sıcaklığını izleyin
• Dönüş yönünün doğru olduğunu kontrol edin

Sonuç

3 fazlı motor bağlantısı, endüstriyel elektrik sistemlerinin temel konularından biridir. Yıldız ve üçgen bağlantı yöntemlerinin doğru seçimi ve uygulanması, motorun verimli, güvenli ve uzun ömürlü çalışması için kritik öneme sahiptir.

Motor etiketinin doğru okunması, uygun bağlantı şeklinin seçilmesi, gerekli koruma elemanlarının (kontaktör, termik röle, motor koruma şalteri) kullanılması ve doğru kesitte kablo seçimi, güvenli bir kurulum için şarttır.

Yıldız-üçgen yol verme sistemi, büyük güçlü motorlarda başlangıç akımını azaltmak ve şebeke üzerindeki olumsuz etkileri minimize etmek için en etkili yöntemdir. Doğru ekipman seçimi ve kurulumu ile uzun yıllar sorunsuz hizmet veren sistemler oluşturabilirsiniz.
