Aşırı Gerilim Koruma: Cihazlarınızı Nasıl Korursunuz?

Aşırı Gerilim Koruma: Cihazlarınızı Nasıl Korursunuz?

Elektrikli cihazlarınızın uzun ömürlü olması ve güvenli çalışması için gerilim koruması hayati önem taşır. Aşırı ve düşük gerilim, elektronik cihazlarda kalıcı hasarlara, yangına ve iş kayıplarına yol açabilir. Bu rehberde, gerilim dalgalanmalarından korunmanın tüm yollarını detaylı olarak inceleyeceğiz.

Gerilim Dalgalanmaları Nedir?

Gerilim dalgalanması, elektrik şebekesindeki voltaj değerinin nominal değerinden (Türkiye’de 220V/380V) sapması durumudur. Bu dalgalanmalar, cihazların tasarım parametrelerinin dışında çalışmasına neden olur ve ciddi sorunlara yol açabilir.

Gerilim Dalgalanmalarının Türleri

• Aşırı Gerilim (Overvoltage): Nominal gerilimin %10-15 üzerindeki değerler
• Düşük Gerilim (Undervoltage): Nominal gerilimin %10-15 altındaki değerler
• Gerilim Düşmesi (Voltage Sag): Kısa süreli keskin düşüşler
• Gerilim Yükselmesi (Voltage Swell): Kısa süreli keskin yükselmeler
• Geçici Aşırı Gerilim (Transient): Milisaniyeler içinde oluşan ani artışlar

Bu dalgalanmaların her biri, farklı koruma yöntemleri gerektirir ve cihazlarınız üzerinde farklı etkiler yaratır.

Aşırı Gerilim Nedenleri

Aşırı gerilim, birçok farklı nedenden kaynaklanabilir ve ani olarak veya uzun süreli olarak ortaya çıkabilir.

Şebeke Kaynaklı Nedenler

• Yıldırım Düşmesi: Enerji hatlarına direkt veya indüksiyon yoluyla etki eden yıldırımlar, binlerce voltluk aşırı gerilime neden olabilir
• Trafo Arızaları: Dağıtım trafolarındaki arızalar, bağlı bölgelerde gerilim dalgalanmalarına yol açar
• Şebeke Anahtarlama: Elektrik şirketlerinin yaptığı hat değişimleri sırasında ani gerilim artışları
• Nötr Kesintisi: Üç fazlı sistemlerde nötr hattının kesilmesi, faz geriliminin 380V’a çıkmasına sebep olur
• Faz Dengesizliği: Fazlar arasındaki yük dengesizliği, bazı fazlarda yüksek gerilime neden olabilir

Tesis İçi Nedenler

• Büyük Yüklerin Devreye Alınıp Çıkarılması: Motorlar, kompresörler gibi yüksek güçlü cihazların açılıp kapanması
• Reaktif Güç Kompanzasyonu: Kapasitör bankalarının yanlış çalışması
• Kötü Kalite Elektrik Tesisatı: Yetersiz kesitli kablolar ve bağlantı hataları
• Topraklama Problemleri: Hatalı veya eksik topraklama sistemleri

Düşük Gerilim Etkileri

Düşük gerilim, aşırı gerilim kadar tehlikelidir ve farklı hasarlara yol açar. Özellikle endüktif yükler (motorlar, transformatörler) düşük gerilimden ciddi şekilde etkilenir.

Cihazlar Üzerindeki Etkiler

• Motor Arızaları: Motorlar düşük gerilimde daha fazla akım çekerek aşırı ısınır ve sargıları yanar. Çalışma momenti düşer, verimlilik azalır
• Kompresör Hasarları: Soğutma ve klima sistemlerindeki kompresörler düşük gerilimde startlama yapamaz ve kilitlenme durumuna gelebilir
• Elektronik Cihaz Sorunları: Bilgisayarlar, PLC’ler ve kontrol sistemleri düşük gerilimde veri kaybı yaşayabilir veya yeniden başlatılabilir
• Aydınlatma Problemleri: LED ve floresan lambalar yanıp sönebilir, parlaklık düşer ve ömürleri kısalır
• Güç Kaynağı Hasarları: Elektronik cihazların güç kaynakları, düşük gerilimi telafi etmek için aşırı akım çekerek hasar görebilir

İşletme Maliyetleri

• Artan enerji tüketimi nedeniyle yüksek elektrik faturaları
• Cihaz ömrünün kısalması ve sık değişim maliyetleri
• Üretim kayıpları ve duruş süreleri
• Kalite problemleri ve müşteri memnuniyetsizliği

Gerilim Koruma Röleleri

Gerilim koruma röleleri, elektrik şebekesindeki gerilim dalgalanmalarını sürekli izleyen ve belirlenen limitler aşıldığında devreyi otomatik olarak açan koruma cihazlarıdır. Basit, ekonomik ve etkili bir koruma yöntemidir.

Çalışma Prensibi

Gerilim koruma rölesi, giriş gerilimine bağlı olarak çalışır:

1. Gerilim değerini milisaniyeler içinde ölçer ve analiz eder
2. Kullanıcının ayarladığı minimum ve maksimum değerlerle karşılaştırır
3. Belirlenen limitlerin dışına çıkıldığında, ayarlanan gecikme süresini bekler
4. Sorun devam ediyorsa kontaktörü açarak yükü şebekeden ayırır
5. Gerilim normal seviyeye döndüğünde, tekrar devreye alma süresinden sonra yükü tekrar bağlar

Teknik Özellikler ve Ayarlar

• Gerilim Aralığı: Genellikle 160-280V AC (tek faz) veya 280-480V AC (üç faz)
• Alt Limit Ayarı: 180-200V arası (düşük gerilim koruması)
• Üst Limit Ayarı: 240-260V arası (aşırı gerilim koruması)
• Açma Gecikme Süresi: 0.1-10 saniye (kısa süreli dalgalanmaları görmezden gelir)
• Kapama Gecikme Süresi: 10-180 saniye (kompresörlü cihazlar için önemli)
• Reaksiyon Süresi: 10-20 milisaniye

Uygulama Alanları

• Soğutma ve iklimlendirme sistemleri
• Endüstriyel makineler ve CNC tezgahları
• Sulama sistemleri ve tarımsal uygulamalar
• Ev aletleri (buzdolabı, çamaşır makinesi, bulaşık makinesi)
• Bilgisayar ve network ekipmanları
• Medikal cihazlar

Gerilim koruma röleleri, sigortalar ve kaçak akım koruma şalterleri ile birlikte kullanılarak tam koruma sağlanabilir.

Stabilizatör ve Regülatör

Gerilim koruma röleleri sadece yükü ayırırken, stabilizatörler ve regülatörler gerilimi düzeltip cihazların sürekli çalışmasını sağlar. Bu sayede iş sürekliliği korunur.

Servo Tip Voltaj Regülatörleri (AVR)

Servo motorlu voltaj regülatörleri, geniş giriş aralığında yüksek hassasiyetle gerilim düzeltme yapar:

• Giriş Aralığı: 140-270V AC (tek faz), 280-430V AC (üç faz)
• Çıkış Hassasiyeti: ±3-5% (220V ±10V)
• Reaksiyon Süresi: 20-40ms (servo motorun hızına bağlı)
• Güç Aralığı: 500VA – 3000kVA
• Verimlilik: %95-97%

Avantajları:

• Geniş giriş gerilim aralığı
• Yüksek güç kapasiteleri
• Endüktif yüklere uygun (motoru, transformatör)
• Uzun ömürlü (mekanik ama dayanıklı)

Dezavantajları:

• Mekanik parça içerdiğinden bakım gerektirir
• Reaksiyon süresi elektronik tiplerden yavaş
• Fiziksel boyutları büyük
• Gürültü yapabilir

Statik Voltaj Regülatörleri (IGBT/Thyristor)

Elektronik anahtarlama elemanlarıyla çalışan yeni nesil regülatörler:

• Reaksiyon Süresi: 1-2ms (son derece hızlı)
• Çıkış Hassasiyeti: ±1-2% (çok yüksek hassasiyet)
• Bakım: Bakım gerektirmez (hareketli parça yok)
• Boyut: Kompakt ve hafif
• Sessizlik: Tamamen sessiz çalışır

Uygulama Alanları:

• Hassas elektronik cihazlar ve laboratuvar ekipmanları
• Medikal görüntüleme sistemleri (MR, CT, Röntgen)
• Endüstriyel otomasyon ve PLC sistemleri
• Veri merkezleri ve sunucu odaları
• Telekomunikasyon ekipmanları

Ferrorezonans Stabilizatörler (CVT)

Transformatör ve kondansatör rezonansı prensibine göre çalışan klasik stabilizatörler:

• Basit ve dayanıklı yapı
• Elektronik kart içermez
• Harmonik filtreleme özelliği
• Düşük verimlilik (%85-90%)
• Ağır ve büyük boyutlu
• Gürültülü çalışma

Günümüzde yerini servo ve statik tip regülatörlere bırakmış olsa da, bazı özel uygulamalarda hala tercih edilir.

Doğru Regülatör Seçimi

Parafudr Kullanımı

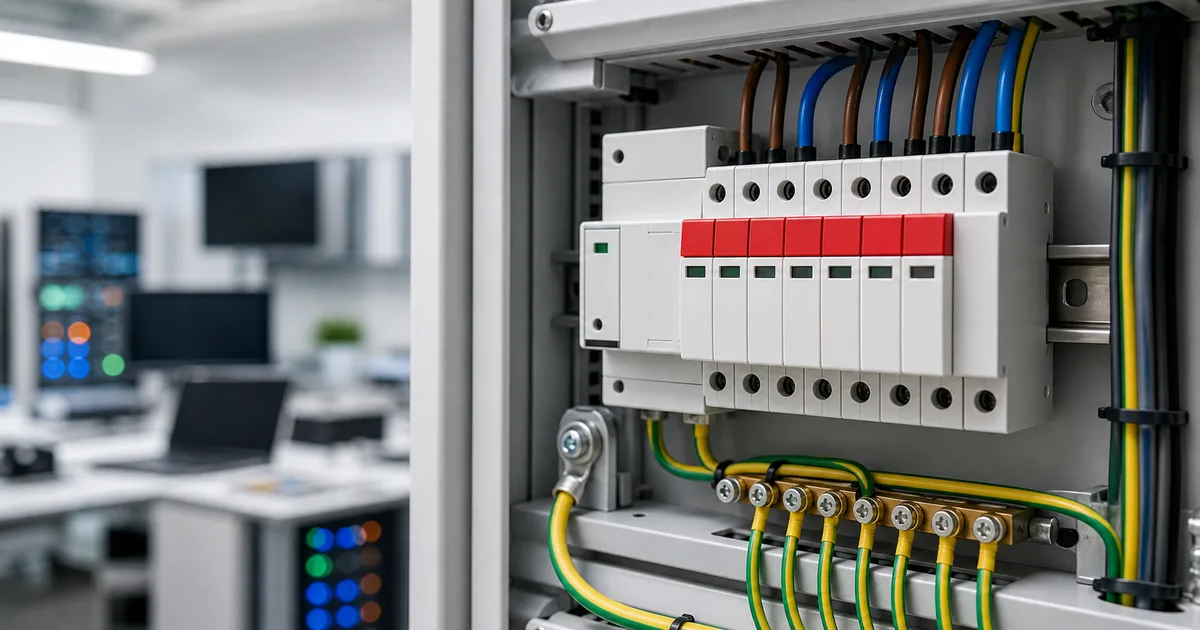

Parafudrlar (SPD – Surge Protection Device), yıldırım ve anahtarlama kaynaklı geçici aşırı gerilimlere (surge) karşı koruma sağlayan cihazlardır. Gerilim koruma rölesi veya stabilizatörün tepki veremeyeceği kadar hızlı ve yüksek gerilim darbelerine karşı kritik öneme sahiptir.

Parafudr Tipleri ve Uygulamaları

Tip 1 (Sınıf I) – Yıldırım Akımı Parafudru:

• Direkt yıldırım darbesine karşı koruma (100kA+)
• Binanın elektrik giriş noktasına (ana dağıtım panosu) montaj edilir
• Yıldırım riskli bölgelerde zorunludur
• Harici yıldırım koruma sistemi (paratoner) varsa mutlaka gereklidir

Tip 2 (Sınıf II) – Anahtarlama Aşırı Gerilimi Parafudru:

• Anahtarlama ve endüklenen aşırı gerilimlere karşı koruma (40kA)
• Alt dağıtım panolarına montaj edilir
• En yaygın kullanılan tip
• Tüm ticari ve endüstriyel tesislerde tavsiye edilir

Tip 3 (Sınıf III) – Ekipman Koruma Parafudru:

• Hassas cihazların son koruma kademesi (10kA)
• Priz üstü veya cihaz girişine montaj
• Bilgisayar, medikal cihaz, ölçüm ekipmanları için

Basamaklı Koruma Konsepti

Etkili bir parafudr koruması için kademeli sistem şarttır:

1. 1. Kademe (Tip 1): Ana pano – Bina girişi – Yıldırım darbelerini sınırlandırır
2. 2. Kademe (Tip 2): Alt panolar – Kalan enerjiyi daha da azaltır – 10-15 metre mesafe gerekli
3. 3. Kademe (Tip 3): Hassas cihazlar – Son koruma – Cihaz girişinde

Teknik Özellikler

• Koruma Seviyesi (Up): Parafudrün geçireceği maksimum gerilim (genellikle 1.5kV)
• Nominal Boşalma Akımı (In): 8/20μs dalga formunda test akımı (5-20kA)
• Maksimum Boşalma Akımı (Imax): Parafudrün dayanabileceği maksimum akım
• Tepki Süresi: 25 nanosaniye (son derece hızlı)
• Ömür Göstergesi: Yeşil/kırmızı LED ile durum kontrolü

Montaj ve Bakım

• Parafudrün kablo bağlantıları mümkün olduğunca kısa olmalıdır (50cm’den az)
• Önünde ayrı bir sigorta veya otomatik sigorta bulunmalıdır
• Görsel kontroller düzenli yapılmalı, ömür göstergesi takip edilmelidir
• Yıldırım düşmesi sonrası mutlaka kontrol edilmelidir
• Arızalı parafudrlar derhal değiştirilmelidir (koruma sağlamaz)

Parafudrlar, elektrik tesisatınızın sigortası gibidir. Bir kez koruma yaptıktan sonra kapasitesi azalır ve sonunda değiştirilmesi gerekir. Bu nedenle kaliteli ve sertifikalı ürünler seçilmelidir.

Cihaz Bazlı Koruma

Her cihazın gerilim hassasiyeti farklıdır. Bazı cihazlar geniş gerilim aralığında çalışabilirken, bazıları çok dar toleranslara sahiptir. Doğru koruma yöntemi seçimi, cihaz tipine göre yapılmalıdır.

Hassas Elektronik Cihazlar

Bilgisayarlar, Sunucular, Network Ekipmanları:

• Online UPS (kesintisiz güç kaynağı) kullanımı şarttır
• UPS, hem gerilim dalgalanmalarını hem de kesintileri önler
• Minimum ±2% hassasiyetli çıkış gerilimi
• Tip 3 parafudr ek koruma sağlar
• İzole topraklama sistemi tavsiye edilir

Medikal Cihazlar:

• Medikal grade UPS kullanımı zorunludur (IEC 60601-1)
• İzolasyon transformatörü ile galvanik izolasyon
• Yüksek hassasiyetli voltaj regülatörü (±1%)
• Basamaklı parafudr koruması
• Ayrı medikal topraklama sistemi

Endüstriyel Kontrol Sistemleri (PLC, SCADA):

• Endüstriyel UPS veya statik regülatör
• Kontrol panolarında Tip 2 parafudr
• Sinyal hatlarında surge koruma modülleri
• Temiz topraklama sistemi

Motor ve Kompresörlü Cihazlar

Soğutma Sistemleri, Klimalar:

• Gerilim koruma rölesi zorunludur (kompresör koruması için)
• Alt limit: 180-190V, Üst limit: 250-260V
• Kapama gecikme süresi minimum 3 dakika (kompresör dinlenme süresi)
• Faz kopması koruması olmalı
• Asimetri koruması (üç fazlı sistemlerde)

Endüstriyel Motorlar:

• Motor koruma rölesi (termik + gerilim koruması birlikte)
• Servo tip voltaj regülatörü (yüksek güçlerde)
• Soft starter veya frekans invertörü kullanımı (yumuşak kalkış)
• Faz sırası koruması

Su Pompaları:

• Gerilim koruma rölesi (kuru çalışma koruması ile birlikte)
• Alt gerilim koruması özellikle önemli (pompanın yanmaması için)
• Şebeke gerilimi düşükse servo regülatör tavsiye edilir

Ev Aletleri

Buzdolabı, Derin Dondurucu:

• Tek faz gerilim koruma rölesi (160-260V aralık)
• 3-5 dakika kapama gecikmesi
• Parafudr ek koruma sağlar

Çamaşır ve Bulaşık Makineleri:

• Gerilim koruma prizleri pratik çözüm
• Alt limit 180V, üst limit 260V

Televizyon, Ev Sineması:

• Parafudrlü çoklu priz kullanımı
• LED TV’ler gerilim dalgalanmalarına daha hassastır
• Fırtınalı havalarda fişten çekilmesi tavsiye edilir

Aydınlatma Sistemleri

• LED Aydınlatma: Dahili sürücüler sayesinde 180-260V aralığında çalışabilir ama ömrü kısalır; stabilizatör tavsiye edilir
• Halojen ve Akkor Lambalar: Gerilim dalgalanmalarına dayanıklı ama enerji verimsiz
• Floresan: Alt gerilimde startlama yapamaz, balast arızalanabilir

Önleyici Tedbirler

Gerilim dalgalanmalarından korunmanın en iyi yolu, önleyici tedbirleri almak ve kaliteli bir elektrik tesisatı kurmaktır. Doğru tasarım ve uygulamalar, sonradan alınacak koruma önlemlerinin maliyetini ve ihtiyacını azaltır.

Elektrik Tesisatı Önlemleri

Kesit Seçimi ve Kablo Kalitesi:

• Tesisat kablolarının kesiti, taşıyacağı akıma göre doğru hesaplanmalıdır
• Yetersiz kesit, gerilim düşümüne ve ısınmaya neden olur
• Ana besleme hatları için minimum 10mm² (16A için), 16mm² (25A için) kullanılmalıdır
• Uzun mesafelerde (50m+) bir üst kesit tercih edilmelidir
• TSE belgeli, kaliteli bakır kablolar kullanılmalıdır
• Alüminyum kablo kullanımından kaçınılmalıdır (yüksek direnç)

Bağlantı Kalitesi:

• Tüm elektrik bağlantıları sıkı ve temiz olmalıdır
• Gevşek bağlantılar, ark oluşumuna ve aşırı ısınmaya neden olur
• Klemens ve buat kullanımında kaliteli malzeme tercih edilmelidir
• Bakır ve alüminyum kablo asla direkt birleştirilmemelidir (elektrokimyasal korozyon)
• Dış mekan bağlantıları su ve neme karşı korunmalıdır

Topraklama Sistemi:

• Topraklama direnci 10Ω’un altında olmalıdır (ideal 5Ω)
• Topraklama elektrodu bakır çubuk veya galvanizli çelik olmalıdır
• Topraklama hattı kesiti minimum 16mm² olmalıdır
• Nötr ve topraklama hattı asla kısa devre edilmemelidir
• Hassas cihazlar için izole topraklama yapılmalıdır
• Yıllık topraklama ölçümü ve kontrolü yapılmalıdır

Pano ve Sigorta Seçimi:

• Ana pano, yükü kaldırabilecek kapasitede olmalıdır
• Her devre için ayrı sigorta veya otomatik sigorta kullanılmalıdır
• Kaçak akım koruma şalteri (30mA) can güvenliği için şarttır
• Pano içi düzenli ve etiketli olmalıdır
• Panonun havalandırması yeterli olmalıdır (aşırı ısınma önlenir)

Sigorta ve kaçak akım koruma şalteri seçiminde profesyonel yardım alınması tavsiye edilir.

Şebeke ve Trafo Önlemleri

Elektrik Şirketi ile İletişim:

• Sürekli gerilim problemi yaşanıyorsa elektrik dağıtım şirketine bildirim yapılmalıdır
• Şebeke ölçümü talep edilmeli, raporlar arşivlenmelidir
• Trafo gücü yetersizse güçlendirme talep edilmelidir
• Hat arızaları ve bakımlar takip edilmelidir

Özel Trafo Kullanımı:

• Endüstriyel tesislerde özel trafo kullanımı gerilim kalitesini artırır
• Trafo gücü, tesisin toplam yükünün 1.25-1.5 katı olmalıdır
• Düzenli trafo bakımı ve yağ testleri yapılmalıdır
• İzolasyon transformatörü, hassas cihazlar için ek koruma sağlar

Cihaz Kullanımı ve Davranışlar

Doğru Cihaz Seçimi:

• Geniş gerilim aralığında çalışabilen (180-260V) cihazlar tercih edilmelidir
• SMPS (Switch Mode Power Supply) güç kaynaklı cihazlar daha dayanıklıdır
• Enerji sınıfı yüksek (A++, A+++) cihazlar hem tasarruf hem dayanıklılık sağlar
• TSE, CE belgeli ürünler güvenlik standartlarını karşılar

Kullanım Alışkanlıkları:

• Fırtınalı havalarda hassas cihazlar fişten çekilmelidir
• Uzun süre kullanılmayacak cihazlar kapatılmalıdır
• Aynı anda çok fazla yüksek güçlü cihaz çalıştırılmamalıdır
• Uzatma kabloları minimum ve kaliteli kullanılmalıdır
• Çoklu prizler parafudr özellikli olmalıdır

İzleme ve Analiz

Enerji Kalitesi Ölçümü:

• Gerilim, akım, güç faktörü düzenli ölçülmelidir
• Enerji analizörleri ile harmonik, fliker, dengesizlik takibi yapılmalıdır
• Ölçüm verileri kaydedilmeli ve analiz edilmelidir
• Sorun tespit edildiğinde derhal önlem alınmalıdır

Analizörler ile enerji kalitesi sürekli izlenebilir ve olası sorunlar önceden tespit edilebilir.

Akıllı Otomasyon Sistemleri:

• Akıllı sayaçlar anlık gerilim ve güç bilgisi sağlar
• IoT tabanlı izleme sistemleri uzaktan kontrol imkanı verir
• Alarm ve bildirim sistemleri kritik durumları haber verir
• Veri analizi ile enerji optimizasyonu yapılabilir

Periyodik Bakım ve Kontroller

Yıllık Kontrol Listesi:

• Tüm elektrik bağlantılarının sıkılığı kontrol edilmeli
• Topraklama direnci ölçülmeli
• Sigorta ve otomatik sigortalar test edilmeli
• Gerilim koruma röleleri test edilmeli, ayarlar kontrol edilmeli
• Parafudr durumu kontrol edilmeli, ömür göstergesi takip edilmeli
• Stabilizatör ve regülatörlerin çalışması kontrol edilmeli
• UPS bataryaları test edilmeli ve gerekirse değiştirilmeli
• Kablolarda aşınma, yanma izi kontrolü yapılmalı
• Pano içi temizlik ve havalandırma kontrol edilmeli

Profesyonel Destek:

• Elektrik tesisatı işleri lisanslı elektrikçilere yaptırılmalıdır
• Periyodik kontroller yetkili servis veya elektrik mühendisi tarafından yapılmalıdır
• Büyük tesislerde elektrik bakım sözleşmesi yapılmalıdır
• Arıza durumunda deneyimli teknisyenlere başvurulmalıdır

Sonuç ve Öneriler

Aşırı ve düşük gerilim koruması, elektrikli cihazlarınızın ömrünü uzatır, arıza maliyetlerini azaltır ve can güvenliğinizi sağlar. Doğru koruma yöntemi seçimi, cihaz tipi, bütçe ve ihtiyaca göre yapılmalıdır.

Özet Koruma Stratejisi

• Temel Koruma: Gerilim koruma rölesi + Tip 2 parafudr + Kaliteli tesisatı (Ev ve küçük işletmeler için minimum)
• Orta Seviye: Gerilim rölesi + Tip 1+2 parafudr + İzolasyon trafosu + Topraklama sistemi (Ticari tesisler için)
• Tam Koruma: Statik regülatör veya UPS + Basamaklı parafudr + İzole topraklama + Enerji analizörü (Endüstriyel ve kritik sistemler için)

Unutmayın, gerilim koruması bir maliyet değil, yatırımdır. Bir kez yaşanacak ciddi bir arıza, tüm koruma sistemlerinin maliyetini geçebilir. Cihazlarınızı korumak, işinizi ve konforunuzu korumak demektir.

BEM Metal olarak, elektrik koruma ekipmanları konusunda geniş ürün yelpazemiz ve uzman kadromuzla size en uygun çözümleri sunuyoruz. Gerilim koruma röleleri, stabilizatörler, parafudrlar ve tüm elektrik malzemeleri için bizi tercih edebilirsiniz.

Elektrik güvenliğiniz için doğru ekipmanı seçin, uzun vadeli tasarruf edin!
