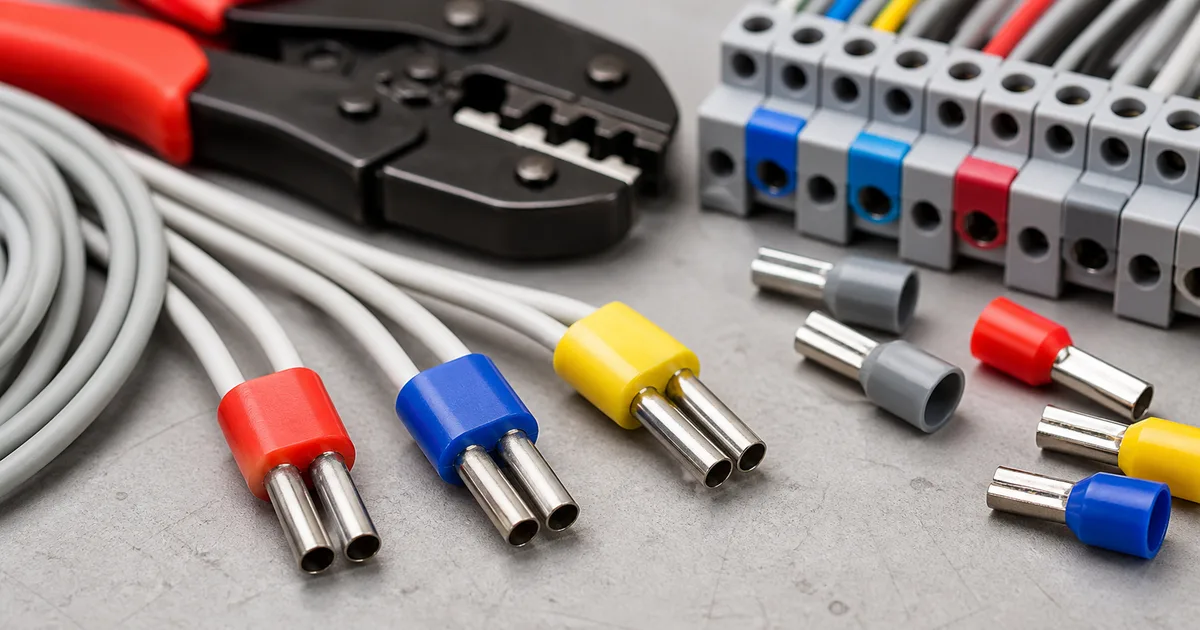

Çift Girişli Kablo Yüksüğü Nasıl Seçilir? Renk, Kesit ve Uygulama Rehberi
Pano imalatında ve kontrol devrelerinde aynı terminale iki iletken alma ihtiyacı çok yaygındır. Özellikle ortak besleme dağıtımı, köprüleme uygulamaları, yardımcı devreler ve sınırlı klemens alanı olan panolarda bu ihtiyaç daha da belirgin hale gelir. Böyle durumlarda iki ayrı iletkeni rastgele aynı klemense sokmak, kısa vadede çalışan ama uzun vadede gevşeyen, dağınık ve servis zorluğu yaratan bir bağlantı ortaya çıkarabilir. İşte tam bu noktada çift girişli kablo yüksüğü doğru ve profesyonel bir çözüm sunar.
Çift girişli yüksük seçimi ise yalnız “iki kabloyu içine alan ürün” seçmek değildir. Kablo kesitleri, toplam hacim, terminalin sıkma yapısı, renk standardı ve presleme kalitesi birlikte değerlendirilmelidir. Bu rehberde çift girişli kablo yüksüğü seçimini doğru yapmak için sahada gerçekten fark yaratan noktaları ele alacağız.
Çift Girişli Kablo Yüksüğü Neden Kullanılır?
Bu ürünün temel amacı, iki ayrı iletkenin tek bir terminal bağlantısında daha güvenli ve düzenli şekilde toplanmasını sağlamaktır. Eğer iki kabloyu doğrudan terminale dağınık biçimde sıkarsanız, sıkma kuvveti eşit dağılmayabilir. Kablolardan biri daha zayıf kavranabilir, diğeri ezilebilir ya da zamanla gevşeme oluşabilir. Çift girişli yüksük, bu problemi büyük ölçüde azaltarak iki iletkeni tek bir düzenli temas yapısına dönüştürür.
Bu durum hem mekanik hem elektriksel açıdan avantaj sağlar. Bağlantı noktası daha okunabilir hale gelir, bakım süresi kısalır ve montaj standardı yükselir. Özellikle seri pano üretimi yapan ekiplerde bu fark ciddi zaman kazandırır.
Renk Kodları Neden Önemlidir?
Çift girişli yüksüklerde renk, sahada hızlı sınıflandırma ve hata azaltma için önemli bir araçtır. Renk sayesinde montaj yapan kişi ürünün hangi kesit aralığına ait olduğunu daha hızlı tanır. Bu sadece hız değil, doğruluk da sağlar. Özellikle aynı panoda farklı kesitlerin yoğun kullanıldığı projelerde renk standardı ciddi hata azaltır.
Buradaki önemli nokta şudur: Renk tek başına kriter değildir, ancak doğru kesitin pratik göstergesidir. Yani asıl karar kesite göre verilir, renk ise sahadaki standardizasyonu kolaylaştırır. Bu nedenle satın alma ekipleri için de renk-kesit düzeni olan bir stok yapısı büyük avantaj sağlar.
Kesit Seçimi Nasıl Yapılır?
Çift girişli uygulamada iki iletken kullanıldığı için seçim yaparken tek kablo kesitinden fazlası düşünülmelidir. Kablo sayısı, toplam fiziksel doluluk ve terminalin bunu sağlıklı sıkıp sıkamayacağı birlikte değerlendirilmelidir. Kağıt üzerinde kesit uyuyor gibi görünse bile, terminal içinde fiziksel yerleşim her zaman aynı sonucu vermez.
Bu nedenle doğru yaklaşım, yalnız “katalogda bu kesit yazıyor” demek değil; kullanılacak iletken tipi ve terminal yapısını birlikte düşünmektir. Esnek iletken, sert iletken, tel sayısı ve pres sonrası geometri gibi pratik konular sahada sonucu belirler.
Hangi Uygulamalarda Daha Çok Kullanılır?
- Ortak faz veya nötr dağıtımı yapılan kontrol devreleri
- Yardımcı besleme köprülemeleri
- Aynı terminale iki sinyal hattı alınan sistemler
- Yer tasarrufu istenen küçük panolar
- Düzenli servis ve etiketleme gereken otomasyon panoları
Bu uygulamalarda çift girişli yüksük kullanmak, bağlantıyı hem daha güvenli hem daha profesyonel hale getirir. Rastgele iki kabloyu bir arada sıkmak yerine, tek bir standart bağlantı oluşturulmuş olur.
Terminal Uyumu Neden Kritik?
Çift girişli yüksük seçerken sık yapılan hatalardan biri, yalnız yüksüğe odaklanıp terminali unutmak olur. Oysa yüksük ne kadar doğru seçilirse seçilsin, bağlanacağı terminalin sıkma geometrisi buna uygun değilse istenen kalite elde edilmez. Terminal ağzı darsa kablo yapısı ezilebilir; gevşekse temas zayıflar.
Bu nedenle seçim her zaman iki taraflı yapılmalıdır: yüksük + terminal. Özellikle eski pano revizyonlarında veya karışık markalı sistemlerde bu uyum kontrolü daha da önemlidir.
Presleme Disiplini Bağlantı Kalitesini Nasıl Etkiler?
Doğru ürün, yanlış pres ile zayıf sonuç verebilir. Çift girişli yüksüklerde bu risk daha da önemlidir; çünkü iki iletkenin birlikte, doğru eksende ve yeterli baskıyla sıkılması gerekir. İletkenlerden biri geri kalırsa veya presleme dengesiz olursa bağlantı kalitesi düşer. Bu nedenle pres pensesi kalitesi, kalıp uyumu ve operatör standardı önemlidir.
Özellikle yoğun üretim yapan işletmelerde, presleme adımının kişisel alışkanlığa değil; standardize edilmiş bir yönteme dayanması gerekir. Böylece her pano aynı bağlantı kalitesiyle çıkar.
En Sık Yapılan Hatalar
En yaygın hata, iki farklı kesitte kabloyu aynı yüksük içinde rastgele toplamaktır. İkinci hata, terminalin fiziksel kapasitesini kontrol etmeden seçim yapmaktır. Üçüncü hata, ürün doğru seçilse bile zayıf pres yapmaktır. Dördüncü hata ise çift girişli ürün kullanılabilecek yerde iki kabloyu doğrudan terminale sıkıp “nasıl olsa tutuyor” mantığıyla ilerlemektir.
Bu hataların ortak sonucu, kısa vadede çalışan ama uzun vadede bakım sorunu üreten bağlantılardır. Oysa çift girişli yüksük kullanmanın amacı zaten bu dağınıklığı ve belirsizliği ortadan kaldırmaktır.
Satın Alma ve Stok Yönetimi İçin Öneriler
En pratik yöntem, panolarda en çok kullanılan kesitleri ve renkleri analiz edip buna göre çekirdek bir stok oluşturmaktır. Sık kullanılan kırmızı, mavi, gri ve siyah aralıklarda düzenli stok; üretim ve servis ekibine hız kazandırır. Aynı zamanda sahada “yanlış ürünle geçici çözüm” yapılmasının önüne geçer.
Kalite tarafında ise ürün geometrisinin tutarlı olması önemlidir. Her partide farklı davranan sarf malzemeler, montaj standardını bozar. Bu nedenle düzenli tedarik ve kalite tutarlılığı, birim fiyat kadar önemlidir.
Sonuç: Çift Girişli Yüksük, Düzenli Bağlantının Pratik Yoludur
Çift girişli kablo yüksüğü, aynı terminale iki iletken alınması gereken noktalarda hem işçilik kalitesini hem bağlantı güvenliğini yükselten çok pratik bir çözümdür. Ancak doğru sonuç için renk, kesit, terminal uyumu ve presleme birlikte düşünülmelidir. Ürünü yalnız “ikili bağlantı aparatı” gibi görmek yerine, pano düzeninin ve servis kalitesinin parçası olarak değerlendirmek gerekir.
Eğer daha düzenli, daha okunabilir ve daha güvenli pano bağlantıları kurmak istiyorsanız, çift girişli yüksük seçimini sistematik hale getirin. Doğru ürün, bağlantı kalitesinde düşündüğünüzden daha büyük fark yaratır.
