Elektrik panolarının doğru montajı ve düzenlenmesi, sistemin güvenli ve verimli çalışması için hayati önem taşır. Bu rehberde, profesyonel bir elektrik panosu montajı için tüm aşamaları detaylı olarak inceleyeceğiz.

Elektrik Panosu Nedir?

Elektrik panosu, bir elektrik tesisatında kullanılan tüm koruma, kontrol ve dağıtım ekipmanlarının bir araya toplandığı metal veya plastik kabin sistemleridir. Elektrik enerjisinin güvenli bir şekilde dağıtılması, devrelerin korunması ve kontrol edilmesi için tasarlanmış bu sistemler, modern yapılarda vazgeçilmez bir bileşendir.

Bir elektrik panosunun temel işlevleri şunlardır:

Güvenlik: Aşırı akım, kısa devre ve kaçak akım durumlarında devreyi otomatik olarak keser
Dağıtım: Ana gelen elektriği farklı devrelere dağıtır
Kontrol: Her devrenin bağımsız olarak açılıp kapanmasını sağlar
Koruma: İnsanları ve ekipmanları elektrik tehlikelerine karşı korur

Pano Tipleri ve Seçimi

Elektrik panoları farklı kullanım alanları ve ihtiyaçlara göre çeşitli tiplerde üretilir. Doğru pano seçimi, sistemin performansı ve güvenliği açısından kritik önem taşır.

Montaj Yerine Göre Pano Tipleri

Sıva Altı Panolar: Duvara gömülü olarak monte edilir, estetik görünüm sağlar. Genellikle konut ve küçük işyerlerinde tercih edilir.
Sıva Üstü Panolar: Duvar yüzeyine monte edilir, kolay erişim ve bakım imkanı sunar. Endüstriyel tesislerde yaygın kullanılır.
Zemin Tipi Panolar: Büyük kapasiteli sistemler için zemine monte edilir. Fabrikalar ve büyük tesislerde kullanılır.
Portatif Panolar: Geçici şantiyelerde ve mobil uygulamalarda kullanılır.

Kullanım Alanına Göre Seçim

Konut Panoları: 12-24 modül arası, tek fazlı sistemler için
Apartman Panoları: 24-48 modül arası, daha fazla devre kapasitesi
Endüstriyel Panolar: 48 modül ve üzeri, üç fazlı sistemler
Dağıtım Panoları: Ana panodan gelen enerjiyi alt bölgelere dağıtır

Pano seçiminde dikkate alınması gereken faktörler:

Toplam yük kapasitesi
Devre sayısı ve gelecek genişleme ihtiyacı
Montaj yeri ve ortam koşulları (nem, toz, sıcaklık)
IP koruma sınıfı (IP40, IP54, IP65 vb.)
Kullanılacak ekipmanların boyutları

Pano Yerleşim Planı

Etkili bir pano montajının ilk adımı, detaylı bir yerleşim planı hazırlamaktır. Bu plan, tüm ekipmanların mantıklı, erişilebilir ve standartlara uygun şekilde konumlandırılmasını sağlar.

Yerleşim Planı Hazırlama Adımları

İhtiyaç Analizi: Hangi ekipmanların kullanılacağını belirleyin (sigorta, otomatik sigorta, kaçak akım koruma şalteri, kontaktör, röle vb.)
Modül Hesabı: Her ekipmanın kaç modül yer kaplayacağını hesaplayın
Önceliklendirme: Ana şalter en üstte, yüksek akımlı devreler altta konumlandırılmalı
Mantıksal Gruplama: Benzer işlevli devreleri yan yana yerleştirin
Gelecek İçin Alan Bırakma: En az %20 boş alan rezerve edin

Standart Yerleşim Düzeni

Profesyonel pano düzenlemesinde şu sıra takip edilir:

Üst Bölüm: Ana şalter veya kompakt şalter
İkinci Sıra: Kaçak akım koruma şalteri (RCCB/RCD)
Orta Bölüm: Yüksek akımlı devreler (klima, kombi, fırın)
Alt Bölüm: Düşük akımlı devreler (aydınlatma, prizler)
Yan Bölüm: Yardımcı ekipmanlar (kontaktör, zaman rölesi, sinyal lambaları)

Önemli Not: IEC 61439 standardına göre, pano içinde minimum 100mm servis boşluğu bırakılmalıdır.

Ray ve Aksesuarlar

DIN ray sistemi, modern elektrik panolarının temel montaj platformudur. Standart 35mm genişliğindeki bu raylar, ekipmanların hızlı ve güvenli montajını sağlar.

DIN Ray Montajı

Ray Seçimi: TS 35 standardında, 7.5mm veya 15mm derinlikte raylar kullanın
Sabitleme: Rayı pano gövdesine minimum 200mm aralıklarla vidalarla sabitleyin
Hizalama: Tüm rayların paralel ve yatay olmasına dikkat edin
Mesafeler: Ray sıraları arası minimum 100mm boşluk bırakın

Gerekli Aksesuarlar

Son Tutucu (End Stopper): Ekipmanların kaymasını önler
Ara Ayırıcı: Devreler arasında fiziksel ayrım sağlar
Bara Taşıyıcı: Faz, nötr ve toprak baralarının montajı için
Kablo Bağları: Kablo düzenini sağlamak için
Etiket Tutucu: Tanımlama etiketlerinin takılması için

Bara Sistemleri

Bara sistemleri, elektrik dağıtımının omurgasını oluşturur:

Faz Baraları: Genellikle siyah, kahverengi veya gri renkte
Nötr Barası: Mavi renkte, yeterli sayıda bağlantı noktası olmalı
Toprak Barası: Sarı-yeşil renkte, her devre için ayrı bağlantı noktası
Kesit Seçimi: Maksimum akıma göre hesaplanmalı (örn: 63A için 10mm², 100A için 16mm²)

Kablo Düzeni ve Kanallar

Profesyonel görünüm ve kolay bakım için kablo yönetimi kritik önem taşır. Düzenli kablo yerleşimi, ayrıca ısınma problemlerini önler ve hata bulmayı kolaylaştırır.

Kablo Düzenleme İlkeleri

Güç ve Sinyal Ayrımı: Güç kabloları ile sinyal/kontrol kabloları ayrı kablo kanalı veya kanallarında götürülmeli
Minimum Bükme Yarıçapı: Kablo çapının en az 6 katı kadar bükme yarıçapı uygulanmalı
Renk Kodlaması: Faz (siyah/kahverengi/gri), Nötr (mavi), Toprak (sarı-yeşil) standart renkler kullanılmalı
Uzunluk Rezervi: Her bağlantı için 150-200mm ek kablo bırakın

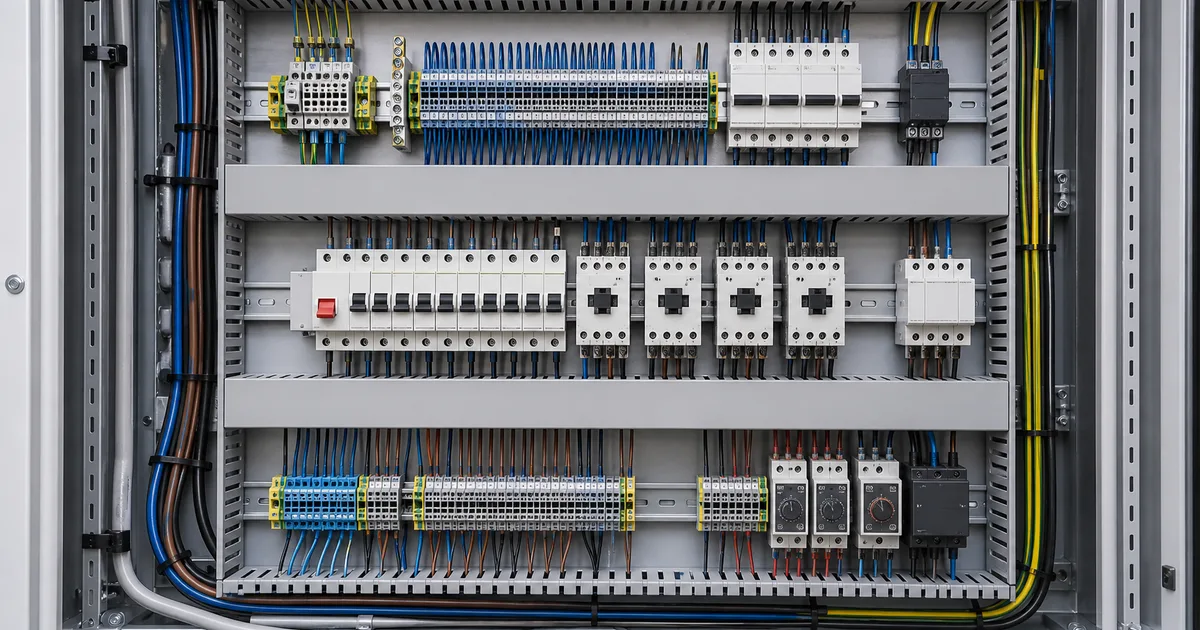

Kablo Kanalı Kullanımı

Kablo kanalları, kabloların düzenli ve güvenli bir şekilde yönlendirilmesini sağlar:

Dikey Kanallar: Pano içinde yukarı-aşağı kablo yönlendirmesi için
Yatay Kanallar: Ray boyunca kablo dağıtımı için
Kapasite Hesabı: Kanal doluluk oranı maksimum %40 olmalı
Sabitleme: Kanallar düzgün aralıklarla pano gövdesine sabitlenmeli

Kablo Bağlama Teknikleri

Kablo Bağı Kullanımı: Düzenli aralıklarla, fazla sıkmadan kablo demetleri oluşturun
Spiralli Kablo Kılıfı: Birden fazla kabloyu tek bir demet halinde toplamak için
Kablo Yolu İşaretleme: Özellikle karmaşık panolarda kablo rotasını işaretleyin
Uç İşleme: Tüm kablo uçları uygun kesit terminal veya pens ile sonlandırılmalı

Kritik Uyarı: Pano içinde gevşek veya organize edilmemiş kablolar, kısa devre riskini artırır ve bakımı zorlaştırır.

Etiketleme Standartları

Profesyonel etiketleme, pano bakımını kolaylaştırır, arıza giderme süresini kısaltır ve güvenliği artırır. IEC 61346 standardı, elektrik sistemlerinde etiketleme için referans çerçevesi sağlar.

Devre Etiketleme

Her devre şalteri açık ve anlaşılır şekilde etiketlenmelidir:

Etiket İçeriği: Devre numarası + Kullanım alanı (örn: “C1 – Salon Aydınlatma”)
Tutarlı Numaralama: Yukarıdan aşağıya veya soldan sağa sistematik numaralama
Etiket Malzemesi: Isıya ve neme dayanıklı, kalıcı etiket kullanın
Okunabilirlik: En az 2.5mm yüksekliğinde, koyu zemin üzerine beyaz yazı tercih edin

Kablo Etiketleme

İki Uç Etiketleme: Her kablonun hem giriş hem çıkış ucu etiketlenmeli
Etiket Pozisyonu: Kablo uçlarından 50-100mm mesafede
Kodlama Sistemi: “Kaynak-Hedef” formatı (örn: “Q1-F1” = Ana Şalterden 1.Devre)
Renk Kodlu Etiketler: Farklı sistemler için farklı renk etiketler kullanabilirsiniz

Pano Dış Etiketleme

Pano kapağının iç yüzüne devre şeması yapıştırılmalıdır:

Tek Hat Şeması: Tüm devrelerin ve koruma elemanlarının gösterimi
Devre Listesi: Her devrenin numarası, adı ve amperi
Uyarı Levhaları: “Tehlike 220V/380V”, “Yetkisiz Giremez” gibi güvenlik uyarıları
Bakım Tarihi Etiketi: Son bakım tarihi ve sonraki bakım tarihi

Dijital Etiketleme ve Dokümantasyon

QR Kod Kullanımı: Pano kapağına QR kod yapıştırarak dijital dokümanlara erişim sağlanabilir
Dijital İkiz: Pano fotoğrafları ve teknik dökümanlar bulut sisteminde saklanabilir
Revizyon Takibi: Her değişiklik tarihli ve imzalı olarak kaydedilmeli

Güvenlik Kuralları

Elektrik panosu montajı ve kullanımı sırasında güvenlik önlemleri hayati önem taşır. İlgili standartlar ve güvenlik kurallarına uyum zorunludur.

Montaj Öncesi Güvenlik

Enerji Kesme: Çalışma öncesi mutlaka enerji kesilmeli ve kilitleme-etiketleme (LOTO) prosedürü uygulanmalı
Gerilimsizlik Kontrolü: Dijital multimetre veya test kalemi ile gerilimsizlik teyit edilmeli
Kişisel Koruyucu Ekipman: İzoleli eldivenler, güvenlik gözlüğü, iş ayakkabısı kullanılmalı
İzoleli Takımlar: 1000V yalıtımlı el aletleri tercih edilmeli

Elektriksel Güvenlik Standartları

Topraklama: Tüm metal gövdeler ve kapılar mutlaka topraklanmalı (TS EN 60204-1)
IP Koruma Sınıfı: Montaj yerine göre uygun IP derecesi seçilmeli (Kapalı mekan: IP40, Nemli ortam: IP54, Dış mekan: IP65)
Minimum Mesafeler: Canlı parçalar arası minimum 20mm hava mesafesi olmalı
Kaçak Akım Koruması: 30mA’lik kaçak akım koruma şalteri zorunlu (Konutlar için)

Yangın Güvenliği

Yangına Dayanıklı Malzeme: Pano gövdesi en az B sınıfı yanmazlık özelliğinde olmalı
Havalandırma: Yeterli havalandırma ile ısınma önlenmeli
Kablo Kesiti: Akım değerlerine göre doğru kesit seçilmeli, aşırı yükleme yapılmamalı
Yangın Söndürme: Panoya yakın erişilebilir yerde CO2 veya kuru kimyevi yangın söndürücü bulundurulmalı

Kullanım Güvenliği

Erişim Kontrolü: Pano kapağı kilitli tutulmalı, anahtar sadece yetkili kişilerde olmalı
Uyarı Levhaları: Pano üzerine açıkça görünür şekilde uyarı levhaları yapıştırılmalı
Engelsiz Erişim: Pano önünde minimum 1 metre boş alan bırakılmalı
Aydınlatma: Pano montaj yerinde yeterli aydınlatma sağlanmalı (min 200 lux)

Yasal Düzenlemeler

Türkiye’de elektrik tesisatları için geçerli temel standartlar:

TS EN 61439: Alçak gerilim anahtarlama ve kontrol tertibatları standartları
IEC 60364: Alçak gerilim elektrik tesisatları
İEİ Yönetmeliği: İç Elektrik Tesisatları Yönetmeliği
İş Sağlığı ve Güvenliği Mevzuatı: 6331 sayılı İSG Kanunu

Önemli Not: Elektrik panosu montajı, Enerji Piyasası Düzenleme Kurumu (EPDK) lisanslı elektrik tesisatçısı tarafından yapılmalıdır.

Periyodik Bakım

Elektrik panolarının güvenli ve verimli çalışması için düzenli bakım yapılması şarttır. Periyodik bakım, olası arızaları erkenden tespit ederek büyük kazaları önler.

Bakım Periyotları

Günlük Kontrol: Görsel muayene, anormal ses veya koku kontrolü
Aylık Kontrol: Test butonlarının çalışması, sıcaklık kontrolü
6 Aylık Bakım: Bağlantıların sıkılığı, temizlik, ölçüm testleri
Yıllık Bakım: Kapsamlı kontrol, termo-grafik görüntüleme, dokümantasyon güncelleme

Bakım Kontrol Listesi

Görsel Kontroller:

Pano gövdesinde deformasyon, pas veya hasar var mı?
Kapak contaları sağlam mı?
Kablo bağlantılarında yanma izi var mı?
Etiketler okunabilir durumda mı?
İçeride먼지 yada yabancı madde birikimi var mı?

Mekanik Kontroller:

Vida bağlantılarının sıkılığı (momentleme anahtarı ile)
Ray montaj elemanlarının sağlamlığı
Kablo kanallarının sabitleme durumu
Kapak menteşe ve kilit mekanizması

Elektriksel Kontroller:

Yalıtım direnci ölçümü (Megger testi – min 1 MΩ)
Topraklama direnci ölçümü (max 4Ω)
Kaçak akım şalterlerinin test butonu kontrolü
Faz-Nötr-Toprak gerilim ölçümleri
Yük altında akım ölçümleri (Ampermetre pensesi ile)

Termografi ile Bakım

Termal kamera ile yapılan kontroller, gözle görülemeyen problemleri tespit eder:

Sıcak Noktalar: Gevşek bağlantılar veya aşırı yüklenmiş devreler yüksek sıcaklık gösterir
Dengesiz Yüklenme: Fazlar arası sıcaklık farkı dengesiz yüklenmeye işaret eder
Normal Sıcaklık Aralığı: Çalışma sırasında 40-50°C normal, 70°C üzeri kritik seviyedir

Temizlik ve Bakım İşlemleri

Enerji Kesme: Tüm bakım işlemleri enerji kesilmiş halde yapılmalı
Toz Temizliği: Yumuşak fırça veya hava spreyi ile toz temizliği
Kontakt Temizliği: Özel kontakt temizleyici spreyler kullanılmalı
Kurutma: Nemli ortamlarda silika jel torbaları kullanılabilir

Bakım Kaydı Tutma

Her bakım sonrası aşağıdaki bilgiler kayıt altına alınmalıdır:

Bakım tarihi ve yapan kişinin adı-imzası
Yapılan kontroller ve test sonuçları
Tespit edilen problemler ve alınan aksiyonlar
Değiştirilen parçalar ve malzemeler
Bir sonraki bakım tarihi

Bakım Programı Örneği: Bakım kayıtları için dijital form veya notebook kullanarak sistematik kayıt tutabilirsiniz. Bu kayıtlar hem yasal zorunluluk hem de arıza analizinde değerli veriler sağlar.

Kritik Arıza Belirtileri

Aşağıdaki belirtiler görüldüğünde acil müdahale gerekir:

Yanık kokusu veya duman
Vızıltı, takırtı gibi anormal sesler
Şalter ve kabloların aşırı ısınması
Kaçak akım şalterinin sık açması
Kararan veya erimiş kablo izolasyonları
Gevşemiş bağlantılar veya kırılan parçalar

Bu durumlarda profesyonel bir elektrikçi çağırılmalı ve sorun giderilene kadar ilgili devre enerjisiz bırakılmalıdır.

Sonuç

Elektrik panosu montajı ve düzenlenmesi, titizlik ve uzmanlık gerektiren bir süreçtir. Doğru planlama, kaliteli malzeme seçimi, standartlara uygun montaj ve düzenli bakım ile hem güvenli hem de verimli çalışan bir elektrik dağıtım sistemi elde edilir.

Bu rehberde anlattığımız adımları izleyerek profesyonel bir pano montajı gerçekleştirebilirsiniz. Ancak unutmayın ki elektrik işleri, hem can güvenliği hem de yasal düzenlemeler açısından mutlaka yetkili ve lisanslı elektrikçiler tarafından yapılmalıdır.
