Gerilim ve Akım Koruma Rölesi Nedir? Seçim, Ayar ve Kullanım Rehberi

Elektrik panolarında karşılaşılan arızaların önemli bir kısmı, gerilim dalgalanmaları, faz dengesizlikleri, aşırı akım yüklenmeleri ve hatalı besleme koşullarından kaynaklanır. Bu sorunlar kısa vadede kontaktör, röle, sürücü ve PLC gibi ekipmanlarda arıza yaratırken; uzun vadede üretim duruşlarına, bakım maliyetlerine ve enerji güvenliği risklerine yol açar. Tam da bu noktada gerilim ve akım koruma rölesi ürünleri, pano korumasının en kritik bileşenlerinden biri haline gelir. Doğru seçilmiş ve doğru ayarlanmış bir koruma rölesi, yalnızca cihazı korumaz; aynı zamanda hat duruşlarını azaltır, servis süresini kısaltır ve sistemin kararlı çalışmasına katkı sağlar.

Bu rehberde gerilim ve akım koruma rölesinin ne işe yaradığını, monofaze ve trifaze sistemlerde hangi farkların önemli olduğunu, seçim yaparken hangi teknik kriterlere odaklanmanız gerektiğini ve sahada sık yapılan hataları ele alacağız. Amaç, ürün adı ezberlemek yerine, doğru uygulama için doğru cihazı seçebilmenizi sağlamaktır. Böylece tek bir model aramak yerine, ihtiyacınız neyse ona uygun koruma mantığını kurabilirsiniz.

Gerilim ve Akım Koruma Rölesi Nedir?

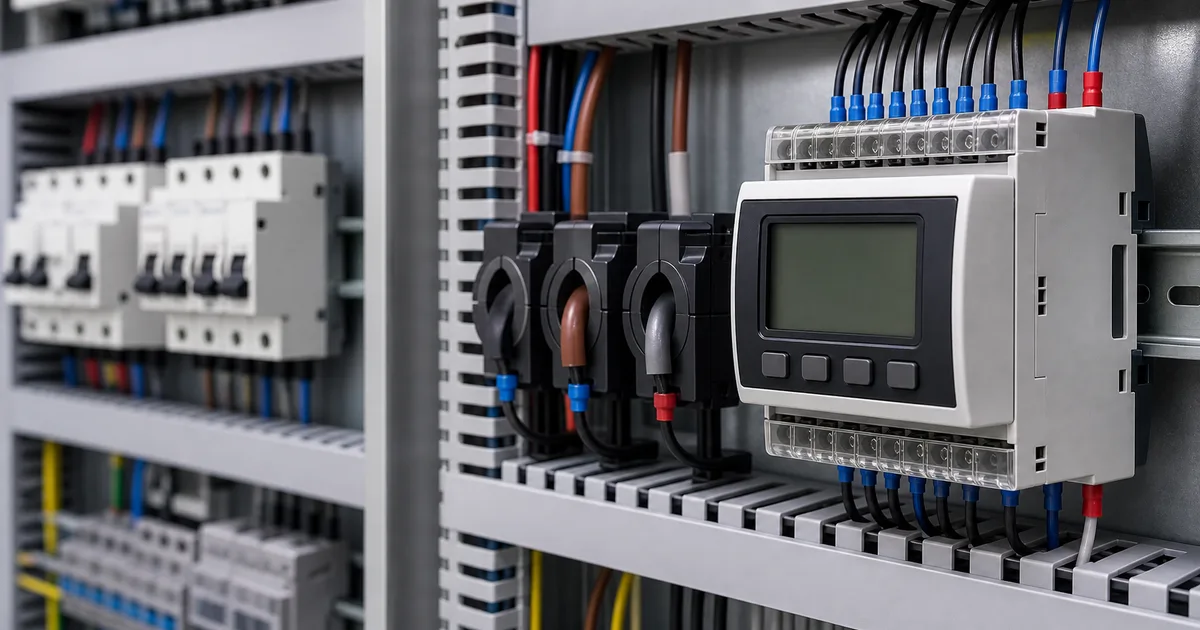

Gerilim ve akım koruma rölesi, bağlı bulunduğu hattaki besleme değerlerini sürekli izleyen ve belirlenen limitlerin dışına çıkıldığında sistemi korumaya alan kontrol ekipmanıdır. Basit anlatımla bu cihaz, şebeke koşulları sağlıklı olduğu sürece sistemin çalışmasına izin verir; riskli bir durum algıladığında ise kontaktör veya bağlı kesici üzerinden devreyi açtırır. Bu yüzden birçok uygulamada rölenin tek başına değil, kontaktör ve sigorta ile birlikte düşünülmesi gerekir.

Koruma röleleri farklı riskleri izleyebilir. Bunlar arasında yüksek gerilim, düşük gerilim, aşırı akım, faz sırası hatası, faz kaybı, dengesiz faz, nötr problemi, gecikmeli devre alma ve yeniden enerjilenme gecikmesi yer alır. Ürünün teknik yetenekleri arttıkça koruma kapsamı da genişler. Ancak önemli nokta şudur: Her pano için en fazla fonksiyonlu cihaz en doğru cihaz değildir. Bazen doğru eşik ve doğru gecikme süresi, ek fonksiyonlardan çok daha büyük fayda sağlar.

Neden Sadece Sigorta Yeterli Olmaz?

Uygulamada sık karşılaşılan yanlışlardan biri, “Sigorta varsa koruma da vardır” yaklaşımıdır. Sigorta ve otomatik şalterler kısa devre ve ciddi aşırı akım durumlarında vazgeçilmezdir; ancak beslemenin bir süreliğine düşük voltaja düşmesi, bir fazın dengesizleşmesi ya da şebekede kısa süreli ancak tekrar eden dengesizlikler oluşması gibi durumlarda tek başına yeterli olmayabilir. Oysa birçok elektronik ekipman, kısa devreden önce kalitesiz beslemeden zarar görür.

Örneğin sürücülü motor sistemlerinde düşük voltaj ve faz dengesizliği, motoru hemen durdurmasa bile ekipmanın ömrünü kısaltır. Benzer şekilde pano içindeki kontaktör bobinleri, zayıf besleme nedeniyle tutmama veya titreme problemi yaşayabilir. İşte koruma rölesi, bu “sigorta atmayacak ama sistemi yıpratacak” sınır koşullarında devreye girerek çok daha kontrollü bir koruma sağlar.

Monofaze ve Trifaze Uygulamalarda Seçim Farkı

Gerilim ve akım koruma rölesi seçerken ilk karar, sistemin monofaze mi trifaze mi olduğudur. Monofaze sistemlerde daha basit bir izleme mantığı yeterliyken, trifaze sistemlerde faz sırası, faz kaybı ve fazlar arası dengesizlik gibi ek parametreler önem kazanır. Bu yüzden trifaze sistemler için seçilecek ürün, yalnızca akım kapasitesi açısından değil; faz izleme mantığı açısından da doğru sınıfta olmalıdır.

Monofaze hatlarda genellikle cihazın alt ve üst gerilim sınırı, açma gecikmesi, tekrar devreye alma gecikmesi ve akım limiti belirleyici olur. Trifaze hatlarda ise bunlara ek olarak faz sırası hatası, asimetrik yük durumu ve faz kopması koruması daha kritik hale gelir. Üretim makineleri, kompresörler, pompalar ve endüstriyel panolar gibi uygulamalarda trifaze ürün tercihi yapılırken yalnızca “3 faz destekliyor” bilgisini görmek yetmez; devreye girme mantığının uygulamaya uygun olduğundan da emin olmak gerekir.

Seçim Yaparken Dikkat Edilmesi Gereken 7 Teknik Kriter

1. Nominal Akım Seviyesi

Rölenin direkt akım taşıma kapasitesi veya akım algılama yapısı, sistemle uyumlu olmalıdır. 63A sınıfındaki ürünler, birçok pano uygulamasında pratik çözüm sunar; ancak başlangıç akımı yüksek yüklerde yalnız nominal değere bakmak yeterli olmaz.

2. Gerilim Tolerans Aralığı

Şebekenin bulunduğu bölgede dalgalanma düzeyi yüksekse, cihazın gerilim alt/üst limit ayarlarının hassas ve esnek olması gerekir. Fazla dar aralıklar gereksiz açma-kapama, fazla geniş aralıklar ise yetersiz koruma doğurur.

3. Açma ve Yeniden Devreye Alma Gecikmesi

Kısa süreli dalgalanmalar için sistemin gereksiz yere devreden çıkmaması önemlidir. Bu yüzden gecikme ayarı yalnız konfor değil, proses sürekliliği açısından da kritik bir parametredir.

4. Ölçüm Kararlılığı

Kararsız veya gürültülü ölçüm yapan röleler, özellikle endüstriyel ortamda gereksiz alarm ve kesmeye neden olur. Dijital izleme yapan ürünlerde ekran okunabilirliği ve menü mantığı da operasyon kolaylığı sağlar.

5. Kullanım Senaryosu

Asansör, hidrofor, pano beslemesi, atölye hattı veya üretim makinesi gibi farklı senaryolarda beklenen koruma davranışı farklıdır. Aynı ürün her yerde çalışabilir; fakat her yerde en iyi sonuç vermez.

6. Kontaktör ile Uyum

Koruma rölesi tek başına düşünülmemeli, kontaktör ve ana koruma elemanıyla birlikte değerlendirilmelidir. Bobin gerilimi, kontrol devresi mantığı ve yeniden devre alma senaryosu birbirini tamamlamalıdır.

7. Servis ve Ayar Kolaylığı

Sahada teknik ekibin ürünü anlayabilmesi önemlidir. Çok karmaşık menülü ürünler kağıt üzerinde avantajlı görünse de bakım sürecini zorlaştırabilir. Anlaşılır parametreler ve net uyarı mantığı, gerçek kullanımda ciddi fark yaratır.

Sahada En Sık Yapılan Hatalar

Birinci hata, ürün seçimini yalnızca amper değerine göre yapmaktır. Oysa gerçek koruma performansı; gerilim eşikleri, gecikme süreleri ve uygulama senaryosuna bağlıdır. İkinci hata, röleyi doğrudan “tak ve çalıştır” mantığıyla kullanmak, fabrika ayarlarının her projeye uyacağını varsaymaktır. Üçüncü yaygın hata ise röleyi kullanıp kontaktör tarafını zayıf bırakmak, yani koruma kararını veren cihazla devreyi fiilen açan elemanın uyumunu ihmal etmektir.

Bir başka önemli konu da yanlış teşhistir. Bazı işletmelerde aslında sorun gevşek bağlantı, zayıf nötr veya dengesiz yük kaynaklıdır; ancak arıza yalnız cihaz markasına bağlanır. Böyle durumlarda ürün değişse bile sorun devam eder. Bu nedenle koruma rölesi seçimi kadar, bağlantı kalitesi, kablo kesiti, pano havalandırması ve topraklama yapısı da sistematik şekilde ele alınmalıdır.

Doğru Kullanım İçin Kurulum Sonrası Kontrol Listesi

Kurulum tamamlandıktan sonra mutlaka birkaç temel kontrol yapılmalıdır: Giriş ve çıkış terminalleri torklu şekilde sıkılmalı, akım yükü altında ısınma kontrolü yapılmalı, alt-üst gerilim sınırları not edilerek test edilmeli, açma ve yeniden devreye alma gecikmeleri yük karakterine göre ayarlanmalı ve sistemin tekrar enerjilenme davranışı gözlemlenmelidir. Bu adımlar atlandığında “ürün çalışıyor gibi” görünür; fakat gerçek koruma seviyesi doğrulanmış olmaz.

Sonuç olarak gerilim ve akım koruma rölesi, elektrik panolarında lüks değil, maliyetli arızaları önleyen temel bir güvenlik katmanıdır. Doğru model seçimi; hattın faz yapısı, yük karakteri, gerilim kararlılığı ve kontaktör yapısı birlikte düşünülerek yapılmalıdır. Eğer siz de uygulamanız için doğru koruma yapısını kurmak istiyorsanız, ürün adından önce uygulamanın koşullarını netleştirin; doğru koruma mantığı, doğru cihazı zaten ortaya çıkaracaktır.
