Kaçak Akım Rölesi: Hayat Kurtaran Koruma Cihazı

Elektrik güvenliği söz konusu olduğunda, kaçak akım rölesi hayat kurtaran en önemli koruma cihazlarından biridir. Her yıl binlerce elektrik kazasının önüne geçen bu cihaz, elektrik tesisatlarının vazgeçilmez bir parçası haline gelmiştir. Peki kaçak akım rölesi nedir, nasıl çalışır ve neden bu kadar önemlidir? Bu kapsamlı rehberde, kaçak akım rölesi hakkında bilmeniz gereken her şeyi bulacaksınız.

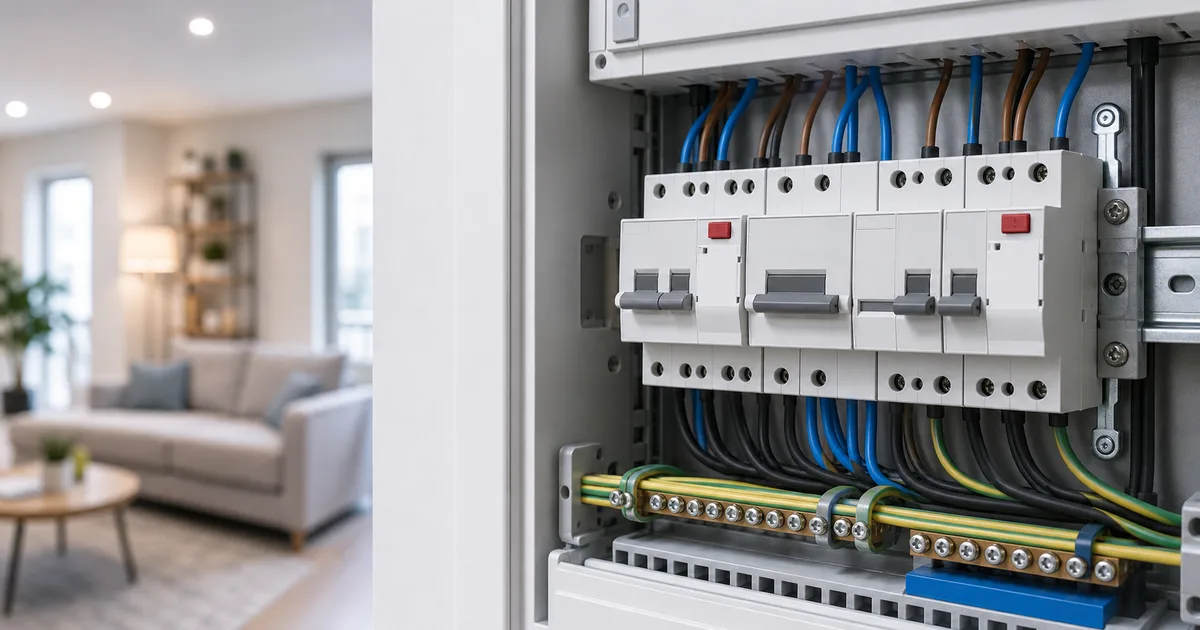

Kaçak Akım Rölesi (RCD) Nedir?

Kaçak akım rölesi (İngilizce: Residual Current Device – RCD veya Residual Current Circuit Breaker – RCCB), elektrik devresinde meydana gelen kaçak akımları algılayarak devreyi otomatik olarak kesen bir elektrik güvenlik cihazıdır. Türkiye’de yaygın olarak “kaçak akım koruma şalteri” veya kısaca “kaçak akım” olarak da bilinir.

Bu cihaz, elektrik tesisatında faz ve nötr iletkenleri arasındaki akım dengesini sürekli olarak izler. Normal şartlarda, faz hattından geçen akım ile nötr hattından dönen akım birbirine eşittir. Ancak bir kaçak akım oluştuğunda, örneğin bir kişinin elektriğe kapılması veya tesisatta bir arıza durumunda, bu denge bozulur ve kaçak akım rölesi devreye girerek elektriği keser.

Kaçak Akım Rölesi Neden Önemlidir?

Elektrik çarpması, dünyada ve ülkemizde her yıl yüzlerce can kaybına neden olmaktadır. Kaçak akım rölesi, sadece 30 milisaniye gibi çok kısa bir sürede elektrik devresini kesebilme yeteneği sayesinde:

• Elektrik çarpmasını önler: İnsan vücudu elektriğe kapıldığında oluşan kaçak akımı algılayarak anında devre keser
• Yangın riskini azaltır: Tesisattaki kaçak akımların neden olabileceği kıvılcımları ve aşırı ısınmayı önler
• Ekipman güvenliğini sağlar: Arızalı cihazların hasara uğramasını engeller
• Yasal zorunluluğu karşılar: Birçok alanda TSE ve elektrik iç tesisatı yönetmeliği gereği zorunludur

Kaçak Akım Rölesi Nasıl Çalışır? – Çalışma Prensibi

Kaçak akım rölesinin çalışma prensibi, Kirchhoff’un akım yasasına dayanır. Cihazın içerisinde bulunan halka şeklindeki toroidal trafo (diferansiyel trafo), faz ve nötr iletkenlerini çevreleyecek şekilde yerleştirilmiştir.

Normal Çalışma Durumu

Normal koşullarda, faz hattından geçen akım (I₁) ile nötr hattından dönen akım (I₂) birbirine eşittir. Bu durumda toroidal trafoda oluşan manyetik alanlar birbirini sıfırlar ve röle herhangi bir işlem yapmaz:

I₁ = I₂ → Manyetik alan = 0 → Röle açık konumda

Kaçak Akım Durumu

Bir kaçak akım oluştuğunda, örneğin elektrikli bir cihazın gövdesinde arıza meydana geldiğinde veya bir kişi elektriğe kapıldığında, faz akımı ile nötr akımı arasında fark oluşur. Bu akım farkı (IΔn), kaçak akımdır:

I₁ ≠ I₂ → Kaçak akım (IΔn) = I₁ – I₂

Toroidal trafoda dengesizlik oluşur ve ikincil sargıda bir gerilim indüklenir. Bu gerilim, rölede bulunan tetikleme devresini aktif hale getirir ve mekanik/elektronik mekanizma devreyi 20-30 milisaniye içinde keser.

Hassasiyet ve Tepki Süresi

Kaçak akım rölelerinin en önemli özelliklerinden biri, son derece hassas ve hızlı çalışmasıdır:

• Tepki süresi: Standart röler 20-40 milisaniye içinde tetiklenir
• Hassasiyet: İnsan güvenliği için 30mA seviyesinde kaçak akımı algılayabilir
• Seçicilik: Ayarlanan değerin üzerindeki kaçak akımlara tepki verir, düşük seviyeli normal kaçışlara tepki vermez

Kaçak Akım Rölesi Değerleri: 30mA vs 300mA Farkı

Kaçak akım rölesi seçerken en önemli parametrelerden biri, tetikleme akım değeridir (IΔn). Piyasada en yaygın olarak 30mA ve 300mA değerlerinde kaçak akım röleleri bulunur. Peki bu değerler ne anlama gelir ve hangi durumlarda hangisi kullanılır?

30mA Kaçak Akım Rölesi

30mA (0,03A) kaçak akım rölesi, insan yaşamını korumak için tasarlanmış yüksek hassasiyetli bir cihazdır:

• Kullanım alanı: Konutlar, ofisler, yatak odaları, banyolar, mutfaklar
• Koruma amacı: Doğrudan temas sonucu elektrik çarpması riskini ortadan kaldırır
• İnsan güvenliği: 30mA akım, insan vücudu için kalıcı hasar riski taşımayan üst sınırdır
• Zorunluluk: Konutlarda ve insanların bulunduğu alanlarda TSE standartları gereği zorunludur
• Tepki süresi: Maximum 40 milisaniye

Önemli not: İnsan vücudunun dayanabileceği elektrik akımı, temas süresine bağlı olarak değişir. 30mA akım, kısa süreli temasda (40ms) kalp fibrilasyonuna neden olmaz. Bu nedenle kaçak akım koruma şalteri olarak 30mA değeri güvenli limit olarak kabul edilmiştir.

300mA Kaçak Akım Rölesi

300mA (0,3A) kaçak akım rölesi, yangın koruma amaçlı kullanılan daha düşük hassasiyetli bir cihazdır:

• Kullanım alanı: Endüstriyel tesisler, ana girişler, dağıtım panoları
• Koruma amacı: Tesisatta oluşacak büyük kaçak akımların neden olacağı yangın riskini azaltır
• Yangın koruma: Kıvılcımlanma ve aşırı ısınmayı önleyerek yangın riskini minimize eder
• Selektif koruma: Alt devrelerde 30mA röle varken, ana girişte 300mA kullanılır (kaskad koruma)
• Sahte tetikleme önleme: Büyük tesislerde normal kaçakların sebep olacağı gereksiz kesintileri önler

Hangi Değer Hangi Durumda Kullanılır?

Kaçak Akım Rölesi Tipleri: Tip A, Tip AC ve Tip B Farkları

Kaçak akım röleleri, algılayabildikleri kaçak akım türlerine göre farklı tiplere ayrılır. Modern elektrikli cihazların çeşitliliği, farklı tip rölelerin kullanılmasını gerekli kılmaktadır.

Tip AC – Standart Kaçak Akım Rölesi

Tip AC kaçak akım rölesi, en temel ve yaygın kullanılan tiptir:

• Algılama: Sadece sinüzoidal AC (alternatif akım) kaçak akımlarını algılar
• Kullanım alanı: Basit rezistif yükler (ısıtıcı, ampul, klasik motorlar)
• Avantaj: En ekonomik seçenektir
• Dezavantaj: Modern elektronik cihazlardan kaynaklanan DC bileşenli kaçaklarda yetersiz kalabilir
• Uyarı: Günümüzde pek çok cihaz elektronik kumanda kullandığından Tip A veya Tip F tercih edilmelidir

Tip A – Gelişmiş Kaçak Akım Rölesi

Tip A kaçak akım rölesi, modern elektrikli cihazlar için tasarlanmış gelişmiş bir koruma sağlar:

• Algılama: Sinüzoidal AC kaçak akımları + pulslu DC kaçak akımlarını algılar
• Kullanım alanı: Elektronik kontrollü cihazlar, invertörlü klima, çamaşır makinesi, bulaşık makinesi, değişken hız sürücüleri
• Zorunluluk: Yeni nesil cihazlar için VDE 0100-530 standardı gereği önerilir
• Koruma: Elektronik devrelerden kaynaklanan DC bileşenli kaçaklara karşı etkilidir
• Fiyat: Tip AC’den %20-30 daha pahalıdır ancak modern konutlar için ideal seçimdir

Tip F – Frekans Hassas Kaçak Akım Rölesi

Tip F kaçak akım rölesi, Tip A’nın genişletilmiş versiyonudur:

• Algılama: Tip A + karma frekanslar + 1000Hz’e kadar yüksek frekanslı kaçak akımlar
• Kullanım alanı: Frekans konvertörleri, fotovoltaik sistemler, elektrikli araç şarj istasyonları
• Avantaj: Modern enerji sistemleri için en uygun korumayı sağlar

Tip B – Endüstriyel Kaçak Akım Rölesi

Tip B kaçak akım rölesi, en kapsamlı korumayı sağlayan profesyonel seviye bir cihazdır:

• Algılama: AC + pulslu DC + düz DC kaçak akımları + tüm frekanslarda
• Kullanım alanı: Endüstriyel tesisler, güç elektroniği uygulamaları, doğrultucular, fotovoltaik inverterler, elektrikli araç şarj istasyonları, üç fazlı doğrultucular
• Özellik: DC motor sürücüleri ve yüksek güçlü elektronik cihazlardan kaynaklanan tüm kaçak akım türlerini algılar
• Fiyat: En pahalı seçenektir, genellikle endüstriyel kullanım için gereklidir

Hangi Tipi Seçmelisiniz?

Modern konutlar için Tip A kaçak akım rölesi minimum gereksinimdir. Eğer evinizde şu cihazlar varsa mutlaka Tip A veya üzeri kullanmalısınız:

• İnverter klimalar
• Değişken hızlı çamaşır/bulaşık makineleri
• Elektronik kontrollü ısıtma sistemleri
• LED sürücüleri ve dimeriz sistemler
• Fotovoltaik (güneş enerjisi) sistemleri
• Elektrikli araç şarj cihazları (Tip F veya Tip B önerilir)

Kaçak Akım Rölesi Nerelerde Zorunludur?

Kaçak akım rölesi kullanımı, TSE Elektrik İç Tesisatı Yönetmeliği ve ilgili standartlar gereği birçok alanda zorunlu hale getirilmiştir. Bu zorunluluk, can güvenliği ve yangın önleme amacıyla konulmuştur.

Konut ve Yaşam Alanlarında Zorunlu Kullanım

Tüm konutlarda, aşağıdaki alanlarda 30mA kaçak akım rölesi kullanımı zorunludur:

• Islak hacimler: Banyolar, duş kabinleri, lavabolar (10-30mA önerilir)
• Mutfak: Tüm priz devreleri
• Dış mekan prizleri: Bahçe, balkon, teras prizleri
• Çamaşır ve bulaşık makinesi prizleri
• Klima ve ısıtma sistemleri
• Genel aydınlatma ve priz devreleri: 32A’e kadar tüm uç devreler

Ticari ve Endüstriyel Tesislerde

• Otel ve pansiyonlar: Tüm misafir odalarında
• Hastaneler: Hasta odaları, ıslak alanlar (özel tipte)
• Okullar ve eğitim kurumları: Tüm priz devreleri
• Alışveriş merkezleri: Genel kullanım alanları
• Restoranlar: Mutfak ve ıslak alanlar
• Spor tesisleri: Soyunma odaları, duşlar

Özel Durumlar ve Yüksek Riskli Alanlar

Bazı alanlarda daha hassas kaçak akım koruması gereklidir:

• Havuzlar ve su sporları alanları: 10mA hassasiyette, Tip A veya üzeri
• Dış mekan aydınlatma: Bahçe, park aydınlatmaları
• Şantiye ve geçici tesisler: Tüm devrelerde 30mA
• Tarımsal tesisler: Ahır, sera gibi yerlerde
• Elektrikli araç şarj istasyonları: Tip B veya Tip F zorunludur

Yasal Düzenlemeler

Türkiye’de kaçak akım rölesi kullanımı şu yasal düzenlemelerle belirlenmiştir:

• Elektrik İç Tesisleri Yönetmeliği (2000): Yeni binalarda zorunlu kullanım
• TSE EN 61008 standardı: Kaçak akım röleleri için teknik şartlar
• TSE HD 60364-4-41 standardı: Elektrik çarpmasına karşı koruma
• Bina Yangın Güvenliği Yönetmeliği: Yangın koruma amacıyla kullanım

Önemli: Mevcut eski binalarda bile, tadilat veya büyük onarım yapıldığında sigorta panolarına kaçak akım rölesi eklenmesi zorunludur.

Test Butonu ve Periyodik Kontrol

Kaçak akım rölesinin güvenli çalışmasını sağlamak için düzenli test ve bakım çok önemlidir. Her kaçak akım rölesinde bulunan test butonu, cihazın çalışır durumda olup olmadığını kontrol etmek için kullanılır.

Test Butonu Nasıl Çalışır?

Kaçak akım rölesinin üzerindeki “TEST” veya “T” işaretli buton, yapay bir kaçak akım oluşturur:

• Test butonuna basıldığında, röle içindeki test direnci devreye girer
• Bu direnç, faz hattından küçük bir akım çekerek yapay kaçak akım oluşturur
• Eğer röle çalışıyorsa, anında tetiklenmeli ve şalteri aşağı atmalıdır
• Şalter atmazsa, röle arızalıdır ve derhal değiştirilmelidir

Test Periyodu – Ne Sıklıkla Test Edilmeli?

Uluslararası standartlar ve üretici tavsiyeleri, düzenli test programı önerir:

• Ayda bir kez: Evlerde, konutlarda, ofislerde önerilen sıklık
• Haftada bir kez: Endüstriyel tesislerde, yoğun kullanım alanlarında
• Her kullanımdan önce: Şantiye, geçici tesisler, taşınabilir ekipmanlarda
• Yılda bir kez: Profesyonel elektrikçi tarafından kapsamlı test

Test Nasıl Yapılır? – Adım Adım

1. Görsel kontrol: Rölenin fiziksel durumunu kontrol edin (kırık, yanık, deformasyon)
2. Test butonuna basın: Elektrik altındayken test butonuna basın
3. Sonucu gözlemleyin: Röle anında tetiklenmeli ve “KLAK” sesiyle şalter aşağı inmeli
4. Şalteri kaldırın: Test başarılıysa, şalteri tekrar yukarı kaldırarak devreyi aktif edin
5. Sonucu kaydedin: Test tarihini not edin (panoya etiket yapıştırabilirsiniz)

Test Başarısız Olursa Ne Yapmalı?

Eğer test butonuna bastığınızda kaçak akım rölesi atmazsa:

• Derhal elektriği kesin: Ana şalteri kapatın
• Profesyonel yardım alın: Yetkili elektrikçiye başvurun
• Röleyi değiştirin: Arızalı röle değiştirilmelidir, tamiri mümkün değildir
• Devreyi kullanmayın: Onarım yapılana kadar o devreyi kullanmayın

Profesyonel Test – Yıllık Bakım

Yılda bir kez, kalifiye bir elektrikçi tarafından yapılması gereken testler:

• Tetikleme akımı testi: Özel test cihazıyla, rölein tam olarak hangi akımda tetiklendiği ölçülür (örn: 30mA röle 25-30mA arasında tetiklenmeli)
• Tepki süresi testi: Tetiklenme süresi 40ms’nin altında olmalıdır
• Kaçak akım simülasyonu: Gerçek kaçak akım senaryosu oluşturularak test edilir
• Bağlantı kontrolü: Tüm bağlantıların sıkı ve korozyonsuz olduğu kontrol edilir

Kaçak Akım Rölesi Neden Atar? – Yaygın Nedenler

Kaçak akım rölesi sürekli atıyorsa, bu durumun mutlaka bir nedeni vardır. Rölein gereksiz yere tetiklenmesi düşünülemez; her tetiklenme, sistemde bir sorun olduğunu gösterir.

1. Arızalı Elektrikli Cihazlar

En yaygın neden, arızalı bir cihazın neden olduğu kaçak akımdır:

• Çamaşır/bulaşık makinesi: Isıtıcı rezistansı veya motor kaçağı
• Buzdolabı: Kompresör izolasyon bozulması
• Elektrikli ısıtıcılar: Rezistans kaçağı
• Su ısıtıcıları (termosifon): Rezistans gövdeye temas
• Eski cihazlar: İzolasyon zayıflaması nedeniyle kaçak akım

Çözüm: Hangi cihazın soruna neden olduğunu bulmak için, tüm cihazların fişlerini çekin ve otomatik sigorta sistemini tekrar devreye alın. Sonra cihazları tek tek takarak hangisinde röle atıyorsa, o cihazı servise götürün.

2. Nemli Ortam ve Su Sızıntısı

Nem ve su, elektrik kaçağının en önemli nedenlerinden biridir:

• Priz kutularına su sızması: Dış cephe prizleri, banyo prizleri
• Kablo hasar görme: Su borusu kaçağı nedeniyle kablolarda nem
• Duvar içi nem: Yalıtım sorunları
• Yağmur sonrası: Dış mekan bağlantılarında su

Çözüm: Su kaçağını bulun ve onarın. Islak prizleri kurutun veya değiştirin. Dış mekan prizlerinde IP44 veya üzeri koruma sınıfı kullanın.

3. Kablo ve Bağlantı Sorunları

• Hasar görmüş kablolar: Kemirilmiş, ezilmiş veya kesilmiş kablolar
• Gevşek bağlantılar: Priz ve anahtar kutularındaki gevşek bağlantılar
• Yanmış klemensler: Aşırı yüklenme nedeniyle yanmış bağlantılar
• Toprak kaçağı: Faz veya nötrün toprağa teması

Çözüm: Kalifiye elektrikçi tarafından tesisatın komple kontrolü yapılmalıdır.

4. Aşırı Hassas Röle veya Yanlış Seçim

Bazı durumlarda, röle çok hassas olabilir veya yanlış tip seçilmiş olabilir:

• Çok düşük değer: Büyük bir tesisata 30mA yerine 10mA konulmuşsa, normal kaçak akımlar bile tetikler
• Tip uyumsuzluğu: Modern cihazlar Tip AC röle ile çalıştırılırsa sahte tetiklemeler olur
• Yaşlı röle: Zaman içinde hassasiyeti artan eski röle gereksiz tetiklenebilir

Çözüm: Röle tipini ve değerini tesisata uygun seçin. Tip A veya Tip F kullanın. Gerekirse selektif koruma için 300mA ana + 30mA alt devreler kullanın.

5. Geçici Kaçak Akımlar

Bazı durumlar geçici kaçak akımlara neden olur:

• Şimşek çarpması: Yakın şimşek çarpması indüksiyon akımı yaratır
• Ani gerilim değişimi: Elektrik kesintisi sonrası ani yük
• Cihaz açılış anı: Büyük motorlar, transformatörler açılırken geçici kaçak

6. Topraklama Sistemi Sorunları

• Toprak hattı kopuk: Toprak bağlantısı kopuksa, kaçak akımlar yönlendirilir
• Yetersiz topraklama: Toprak direnci çok yüksekse sorunlar yaşanır
• Nötr-toprak karışımı: Yanlış bağlantı nedeniyle röle sürekli tetiklenir

Kaçak Akım Rölesi Seçimi ve Montaj Rehberi

Doğru kaçak akım rölesi seçmek ve doğru şekilde monte etmek, güvenli ve sorunsuz bir elektrik tesisatı için kritik öneme sahiptir.

Kaçak Akım Rölesi Seçerken Dikkat Edilmesi Gerekenler

1. Tetikleme Akımı (IΔn) Seçimi

• 10mA: Havuz, jakuzi, tıbbi alanlar
• 30mA: Konut uç devreleri (standart)
• 100mA: Ticari binalar, grup koruma
• 300mA: Ana giriş, yangın koruma

2. Nominal Akım (In) Seçimi

Rölenin nominal akımı, devredeki sigorta değerine eşit veya büyük olmalıdır:

• 25A röle: 16A veya 20A sigortalar için
• 40A röle: 32A sigorta için
• 63A röle: 50A veya 63A sigorta için
• 80A-100A röle: Ana giriş için

3. Kutup Sayısı Seçimi

• 2 kutuplu (2P): Tek fazlı devrelerde (Faz + Nötr)
• 4 kutuplu (4P): Üç fazlı devrelerde (3 Faz + Nötr)

4. Tip Seçimi

• Tip AC: Sadece eski binalarda, basit yüklerde (önerilmez)
• Tip A: Modern konutlar için minimum gereksinim
• Tip F: Fotovoltaik, EV şarj üniteleri için
• Tip B: Endüstriyel tesisler için

5. Ek Özellikler

• Tip S (Selektif): 40-130ms gecikme süresiyle, kaskad korumalarda ana girişte kullanılır
• Gerilim bağımsız: Besleme gerilimi kesilse bile açık kalır (mekanik tip)
• Gerilim bağımlı: Elektronik tipte, gerilim kesilince kapanır

Montaj ve Bağlantı

Montaj Adımları

1. Ana şalteri kapatın: Tüm elektriği kesin
2. Uygun konum seçin: Pano içinde uygun DIN ray konumu
3. Rölyi takın: DIN ray üzerine bastırarak yerleştirin
4. Giriş tarafını bağlayın: Üst klemense (kaynaktan gelen) faz ve nötrü bağlayın
5. Çıkış tarafını bağlayın: Alt klemense (yüke giden) faz ve nötrü bağlayın
6. Bağlantıları sıkın: Tüm vidaların iyice sıkıldığından emin olun
7. Test edin: Elektriği açın ve test butonuyla kontrol edin

Önemli Montaj Notları

• Kutuplama: Giriş (kaynak) ve çıkış (yük) taraflarını karıştırmayın
• Faz-Nötr sırası: Bazı rölelerde belirli sıra önemlidir, üretici talimatlarına uyun
• Toprak hattı: Toprak kablosu kaçak akım rölesinden GEÇMEMELİDİR, direkt bağlanmalıdır
• Kablo kesiti: Rölenin nominal akımına uygun kesitte kablo kullanın

Yaygın Montaj Hataları

• Toprak kaçak akım rölesinden geçirme: Röle çalışmaz veya sürekli atar
• Giriş-çıkış karıştırma: Röle çalışmaz
• Nötr hattını paylaşma: Birden fazla devrenin nötrü paylaşılırsa röle sürekli atar
• Gevşek bağlantı: Kıvılcımlanma ve yanma riskine neden olur

Maliyet ve Marka Önerileri

Kaliteli bir kaçak akım rölesi yatırımı, hayat kurtarır. Fiyat aralıkları (2025 yılı):

• Ekonomik segment (300-500 TL): Yerli markalar, Tip AC, konut kullanımı
• Orta segment (500-1000 TL): Tip A, yerli ve ithal markalar
• Profesyonel segment (1000-2500 TL): Schneider, ABB, Siemens, Legrand (Tip A/F/B)

Önerilen markalar: Schneider Electric, ABB, Siemens, Legrand, Hager, Eaton, Gewiss (uluslararası); Horoz Electric, Pancar, Emas (yerli)

Sonuç: Kaçak Akım Rölesi Hayat Kurtarır

Kaçak akım rölesi, elektrik güvenliğinin en temel taşıdır. Yılda yüzlerce can kaybını önleyen bu basit ama etkili cihaz, modern elektrik tesisatlarının olmazsa olmaz parçasıdır.

Önemli Hatırlatmalar

• ✓ Her konutun ana panosunda mutlaka kaçak akım rölesi bulunmalıdır
• ✓ 30mA değeri, insan güvenliği için standarttır
• ✓ Modern cihazlar için Tip A veya üzeri kullanılmalıdır
• ✓ Ayda bir test butonu ile kontrol edilmelidir
• ✓ Sürekli atıyorsa, mutlaka bir sorun vardır – görmezden gelmeyin
• ✓ Montaj mutlaka kalifiye elektrikçi tarafından yapılmalıdır
• ✓ Ucuz ürün yerine güvenilir marka tercih edin – can güvenliği söz konusu

Elektrik tesisatınızda kaçak akım rölesi yoksa veya çok eskiyse, derhal bir elektrikçiye başvurun. Unutmayın, kaçak akım rölesi sadece bir güvenlik cihazı değil, ailenizin hayat sigortasıdır.

BEM Metal olarak, elektrik güvenliğiniz için kaliteli kaçak akım röleleri ve tüm elektrik malzemelerini uygun fiyatlarla sunuyoruz. Sorularınız için bizimle iletişime geçebilirsiniz.
