Kompanzasyon Hesaplayıcı
Reaktif güç kompanzasyonu için gerekli kondansatör kapasitesini hesaplayın
Öneri
-
| Kondansatör | Kapasite | Kullanım Alanı |
|---|---|---|
| 5 kVAr | 5 kVAr | Küçük atölyeler |
| 10 kVAr | 10 kVAr | Küçük işletmeler |
| 15 kVAr | 15 kVAr | Orta ölçekli tesisler |
| 20 kVAr | 20 kVAr | Orta ölçekli tesisler |
| 25 kVAr | 25 kVAr | Endüstriyel tesisler |
| 30 kVAr | 30 kVAr | Endüstriyel tesisler |
| 40 kVAr | 40 kVAr | Büyük tesisler |
| 50 kVAr | 50 kVAr | Büyük tesisler |
| 75 kVAr | 75 kVAr | Ağır sanayi |
| 100 kVAr | 100 kVAr | Ağır sanayi |
Reaktif Güç Kompanzasyonu Rehberi
Reaktif Güç Nedir?
Elektrik sistemlerinde yükler aktif güç (kW) ve reaktif güç (kVAr) olmak üzere iki tür güç tüketir. Aktif güç gerçek işi yapan güçtür. Reaktif güç ise motorlar, transformatörler gibi endüktif yüklerin manyetik alan oluşturmak için ihtiyaç duyduğu güçtür. Reaktif güç şebekeden çekilir ancak faydalı işe dönüştürülmez.
Güç Faktörü (cos φ) Nedir?
Güç faktörü, aktif gücün görünen güce oranıdır ve 0 ile 1 arasında değer alır. Düşük güç faktörü, şebekeden fazla akım çekilmesi, iletim kayıplarının artması ve elektrik faturasında reaktif enerji cezası anlamına gelir. Türkiye'de endüstriyel tesisler için minimum 0.90 güç faktörü zorunludur.
Hesaplama Formülleri
Reaktif Güç: Q = P × tan φ
Gerekli Kompanzasyon: Qc = P × (tan φ₁ - tan φ₂)
Görünen Güç: S = P / cos φ
P = Aktif Güç (kW) | Q = Reaktif Güç (kVAr)
S = Görünen Güç (kVA) | φ = Güç faktörü açısı
tan φ = √(1 - cos²φ) / cos φ
Kompanzasyon Sistemleri
- Sabit Kompanzasyon: Sabit kapasiteli kondansatör grupları. Değişmeyen yükler için uygundur. Basit ve ekonomiktir.
- Otomatik Kompanzasyon: Reaktif güç kontrol rölesi ile otomatik kademeli kondansatör anahtarlama. Değişken yükler için idealdir.
- Statik Kompanzasyon: Tristör kontrollü hızlı anahtarlama. Vinç, asansör gibi hızlı değişen yükler için kullanılır.
- Harmonik Filtreli: Harmonik akımların yoğun olduğu tesislerde kondansatörleri korumak için reaktör ile birlikte kullanılır.
Kompanzasyon Faydaları
- Reaktif enerji cezasından kurtulma
- Trafo ve kablo kapasitesinin verimli kullanımı
- Gerilim düşümünün azalması
- İletim kayıplarının azalması
- Elektrik faturasında tasarruf
- Şebeke kalitesinin artması
Önemli Uyarılar
- Aşırı kompanzasyon (cos φ > 1) şebekeye reaktif güç verilmesine ve gerilim yükselmesine neden olur.
- Harmonik akımların yoğun olduğu tesislerde reaktörsüz kondansatör kullanmayın.
- Kondansatör kontaktörlerinde özel (kondansatör tipi) kontaktör kullanın.
- Kompanzasyon sistemi tasarımında mutlaka uzman mühendise danışın.

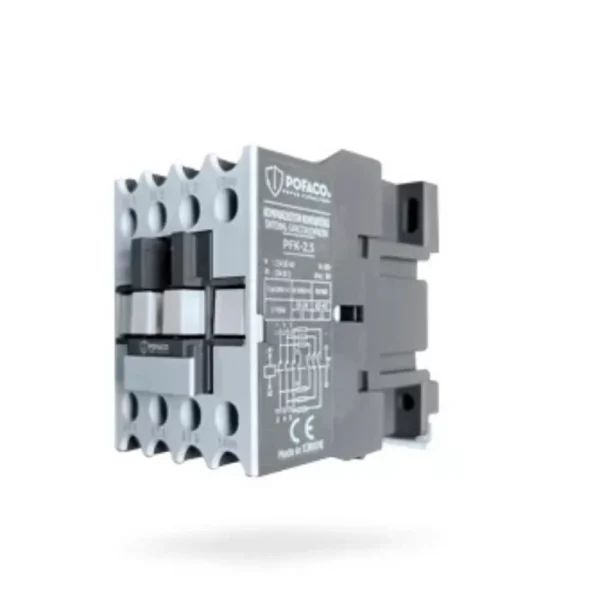

Kondansatör Kontaktörü Seçimi
Kondansatörler devreye alınırken çok yüksek anlık akımlar çeker (normal akımın 20-30 katı). Bu nedenle standart kontaktör yerine kondansatör kontaktörü kullanılmalıdır. Kondansatör kontaktörleri ön dirençli veya ön kontaklı yapıda olup bu darbe akımlarını sınırlar.
Pratik İpuçları
- Hedef güç faktörü olarak 0.95-0.98 arasını tercih edin. 1.00 hedeflemek risklidir.
- Otomatik kompanzasyon panolarında en az 6-8 kademe kullanın.
- Reaktif güç kontrol rölesinin ayarlarını doğru yapın (C/K oranı, bağlantı şekli).
- Kondansatörlerin ömrünü uzatmak için sıcaklığı 40°C altında tutun.
- Yılda en az bir kez kondansatör kapasitelerini ölçtürün.
Harmonik ve Kompanzasyon
Frekans konvertörleri, UPS'ler ve kesintisiz güç kaynakları harmonik akımlar üretir. Harmonikler kondansatörlerde rezonansa ve aşırı ısınmaya neden olabilir. Harmonik içeriği yüksek tesislerde mutlaka reaktörlü (detuned) veya filtreli kompanzasyon sistemi kullanılmalıdır. Tipik olarak %5.67 veya %7 reaktörlü sistemler tercih edilir.
Sık Sorulan Sorular
Reaktif enerji cezası nedir?
Türkiye'de endüstriyel aboneler için aktif enerjinin %33'ünü aşan reaktif enerji tüketimi cezalandırılır. Bu oran cos φ = 0.95'e karşılık gelir. Aşan kısım için reaktif enerji bedeli ödenir.
Kompanzasyon sistemi ne kadar sürede kendini amorti eder?
Tesisin yük profili ve mevcut güç faktörüne bağlı olarak genellikle 6 ay ile 2 yıl arasında kendini amorti eder.
Sabit mi otomatik kompanzasyon mu seçmeliyim?
Yükünüz gün içinde çok değişmiyorsa ve tek bir büyük motor varsa sabit kompanzasyon yeterlidir. Değişken yükler için otomatik kompanzasyon tercih edilmelidir.
Kondansatör ömrü ne kadardır?
Kaliteli kondansatörler uygun koşullarda 10-15 yıl çalışabilir. Yüksek sıcaklık ve harmonikler ömrü kısaltır.
