Kompanzasyon Sistemi Nedir? Reaktif Güç Cezasından Kurtulun

Elektrik faturalarınızda reaktif enerji tüketimi nedeniyle yüksek cezalar mı ödüyorsunuz? Kompanzasyon sistemi, bu soruna kalıcı çözüm sunan ve işletmelerin enerji maliyetlerini %10-30 oranında düşürmesine yardımcı olan kritik bir elektrik tesisatı bileşenidir. Bu rehberde, kompanzasyon sisteminin ne olduğunu, nasıl çalıştığını ve işletmeniz için neden vazgeçilmez olduğunu detaylı şekilde inceleyeceğiz.

Kompanzasyon Sistemi Nedir?

Kompanzasyon sistemi, elektrik tesisatlarında reaktif gücü kompanse ederek güç faktörünü iyileştiren, enerji kalitesini artıran ve reaktif enerji cezalarını önleyen bir sistemdir. Endüstriyel tesislerde, motorlar, transformatörler ve benzeri endüktif yükler reaktif güç çekerler. Kompanzasyon sistemi, bu reaktif gücü kondansatörler aracılığıyla karşılayarak şebekeden çekilen reaktif gücü minimize eder.

Sistem temelde, kondansatör bataryaları, kontaktörler, kontrol rölesi ve koruma ekipmanlarından oluşur. Modern kompanzasyon panelları, otomatik olarak tesisteki güç faktörünü izler ve gerektiğinde kondansatörleri devreye alarak optimum enerji verimliliğini sağlar.

Reaktif Güç ve Güç Faktörü Nedir?

Elektrik enerjisini anlamak için üç temel güç kavramını bilmek gerekir:

• Aktif Güç (kW): Gerçek işi yapan, ısı, ışık veya mekanik enerjiye dönüşen güçtür.
• Reaktif Güç (kVAr): Manyetik alan oluşturan ancak iş yapmayan, motorlar ve transformatörlerin çalışması için gerekli güçtür.
• Görünür Güç (kVA): Aktif ve reaktif gücün vektörel toplamıdır.

Güç faktörü (cosφ), aktif gücün görünür güce oranıdır ve 0 ile 1 arasında değişir. İdeal değer 1’dir (bazı kaynaklarda 0.95-0.98 aralığı hedeflenir). Düşük güç faktörü, aşağıdaki sorunlara yol açar:

• Reaktif enerji cezaları
• Kablo ve transformatör kapasitelerinin verimsiz kullanımı
• Hat kayıplarının artması
• Gerilim düşümü
• Elektrik dağıtım şirketlerinden ek ücretler

EPDK (Enerji Piyasası Düzenleme Kurumu) düzenlemelerine göre, güç faktörünün 0.90’ın altına düşmesi durumunda işletmeler reaktif enerji cezası ödemek zorundadır.

Neden Kompanzasyon Sistemi Gereklidir?

Kompanzasyon sistemi kurulumu, endüstriyel ve ticari tesisler için birçok avantaj sağlar:

1. Reaktif Enerji Cezalarını Ortadan Kaldırır

En önemli fayda, elektrik faturalarındaki reaktif enerji cezalarının tamamen veya büyük ölçüde ortadan kalkmasıdır. Ortalama bir sanayi tesisinde bu tasarruf aylık %10-30 arasında olabilir.

2. Enerji Verimliliğini Artırır

Güç faktörünün iyileştirilmesi ile hat kayıpları azalır, kablolar ve transformatörler daha verimli çalışır. Bu da genel enerji tüketiminde azalma sağlar.

3. Ekipman Ömrünü Uzatır

Gerilim düşümlerinin azalması ve daha dengeli bir güç dağılımı, elektrikli ekipmanların daha uzun ömürlü ve sorunsuz çalışmasını sağlar.

4. Kapasite Artışı Sağlar

Mevcut trafo ve kablo kapasiteleri daha verimli kullanılır, ek yük bağlama kapasitesi artar.

5. Yasal Gereklilikleri Karşılar

EPDK düzenlemeleri ve elektrik dağıtım şirketlerinin gereksinimleri, belirli güç tüketimi olan tesislerde kompanzasyon sistemi kurulumunu zorunlu kılar.

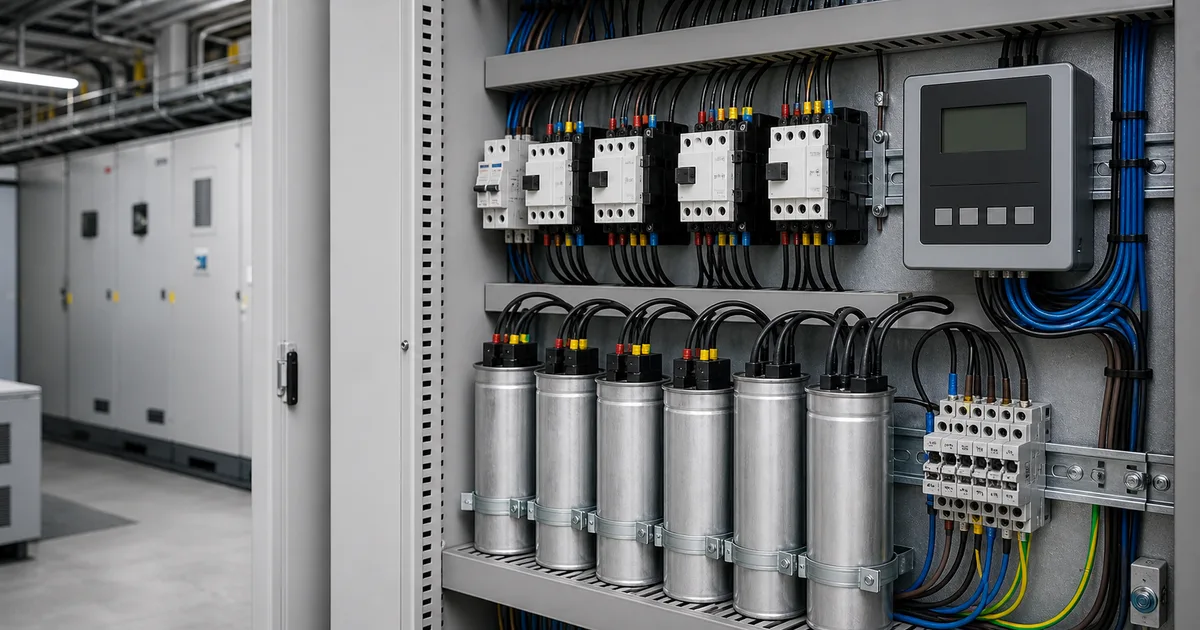

Kompanzasyon Panosu Bileşenleri

Profesyonel bir kompanzasyon sistemi aşağıdaki temel bileşenlerden oluşur:

1. Güç Kondansatörleri

Sistemin kalbi olan kondansatörler, reaktif gücü karşılar. Kapasiteleri kVAr cinsinden belirlenir ve tesisteki reaktif güç ihtiyacına göre seçilir. Düşük kayıplı, yüksek kaliteli kondansatörler tercih edilmelidir.

2. Reaktif Güç Kontrol Rölesi

Reaktif güç kontrol rölesi, sistemin beyni olarak çalışır. Güç faktörünü sürekli izler ve gerektiğinde kondansatör kadrelerini otomatik olarak devreye alır veya çıkarır. Modern röleler, harmonik koruma, alarm fonksiyonları ve uzaktan izleme özellikleri sunar.

3. Kondansatör Kontaktörleri

Kondansatör kontaktörleri, her kondansatör kadresini devreye alan veya çıkaran özel kontaktörlerdir. Normal kontaktörlerden farklı olarak, anahtar kapatma esnasında oluşan yüksek akımları (돌입 akımı/inrush current) kaldırabilecek kapasitededir.

4. Koruma Ekipmanları

Sistem güvenliği için şu koruma elemanları bulunur:

• Şalt Şalteri: Ana besleme kesicisi
• Devre Kesiciler: Her kadre için ayrı koruma
• Sigortalar: Kondansatör koruma sigortaları
• Reaktörler: Harmonik bozulmaya karşı koruma (gerekirse)

5. Ölçüm ve İzleme Cihazları

Enerji analizörleri, sistemin performansını izlemek, enerji kalitesini ölçmek ve raporlamak için kullanılır. Günümüz modern sistemlerinde IoT entegrasyonu ile uzaktan izleme ve yönetim mümkündür.

Sabit Kompanzasyon vs Otomatik Kompanzasyon

Kompanzasyon sistemleri, kontrol şekline göre iki ana kategoriye ayrılır:

Sabit Kompanzasyon Sistemi

Kondansatörler sürekli olarak devrede kalır. Avantajları:

• Düşük maliyet
• Basit kurulum
• Az bakım gereksinimi

Ancak sabit yük profillerine sahip tesisler için uygundur. Yük değişimi fazla olan tesislerde aşırı kompanzasyon riski vardır.

Otomatik Kompanzasyon Sistemi

Kontrol rölesi tarafından yönetilir, yük durumuna göre kondansatör kadreleri otomatik devreye alınır veya çıkarılır. Avantajları:

• Her yük seviyesinde optimum kompanzasyon
• Aşırı kompanzasyon riski yok
• Daha hassas güç faktörü kontrolü
• Kondansatör ömrü daha uzun

Modern endüstriyel tesisler için otomatik kompanzasyon sistemi tercih edilmelidir.

Kondansatör Seçimi: Doğru Kapasite Nasıl Hesaplanır?

Kompanzasyon sistemi tasarımında en kritik adım, gerekli kondansatör kapasitesinin doğru hesaplanmasıdır. Temel formül:

Qc (kVAr) = P × (tanφ₁ – tanφ₂)

Burada:

• Qc: Gerekli kondansatör kapasitesi (kVAr)
• P: Ortalama aktif güç tüketimi (kW)
• φ₁: Mevcut güç faktörü açısı
• φ₂: Hedef güç faktörü açısı

Örnek hesaplama: Aylık ortalama 100 kW aktif güç tüketen, mevcut güç faktörü 0.70 (cosφ) olan bir tesisin güç faktörünü 0.95’e çıkarmak için:

• tanφ₁ = tan(arccos(0.70)) = 1.02
• tanφ₂ = tan(arccos(0.95)) = 0.33
• Qc = 100 × (1.02 – 0.33) = 69 kVAr

Bu tesise yaklaşık 70 kVAr kapasiteli kompanzasyon sistemi gerekir.

Pratik uygulamada, online kompanzasyon hesaplama araçları kullanılabilir. Ancak kesin tasarım için mutlaka detaylı enerji analizi yapılmalı ve profesyonel destek alınmalıdır.

Kadre Yapısı

Otomatik sistemlerde, toplam kapasite genellikle kadrelere bölünür. Örneğin 70 kVAr’lık sistem:

• 1. Kadre: 10 kVAr
• 2. Kadre: 10 kVAr
• 3. Kadre: 10 kVAr
• 4. Kadre: 20 kVAr
• 5. Kadre: 20 kVAr

Bu yapı, farklı yük seviyelerinde hassas kompanzasyon sağlar.

Harmonik Filtre İhtiyacı ve Reaktör Seçimi

Modern endüstriyel tesislerde, frekans konvertörleri, UPS’ler, LED aydınlatmalar ve diğer elektronik yükler harmonik bozulma yaratır. Harmonikler, kompanzasyon sistemleri için ciddi risk oluşturur:

• Kondansatörlerde aşırı ısınma ve hasar
• Rezonans olayları
• Kontaktör ömrünün kısalması
• Ölçüm hataları

Harmonik Analizi

Kompanzasyon sistemi kurmadan önce tesiste harmonik analizi yapılmalıdır. THD (Total Harmonic Distortion – Toplam Harmonik Bozulma) değeri:

• THD < %15: Standart kondansatörler kullanılabilir
• THD %15-30: Anti-harmonik reaktör (tipik %7) gerekir
• THD > %30: Pasif veya aktif harmonik filtreler gerekir

Reaktörlü Kompanzasyon

Harmonik sorunu olan tesislerde, kondansatörlerin önüne seri reaktörler bağlanır. En yaygın reaktör oranları:

• %7 Reaktör: 189 Hz rezonans frekansı, 5. ve 7. harmoniklere karşı koruma
• %14 Reaktör: 134 Hz rezonans frekansı, daha yüksek harmonik koruma

Reaktörlü kompanzasyonda, kondansatör gerilimleri %5-10 artar, bu nedenle kondansatörler 440V veya 480V gerilimlere göre seçilmelidir.

Kompanzasyon Sistemi Kurulumu ve Bakım

Kurulum Aşamaları

Profesyonel bir kompanzasyon sistemi kurulumu şu adımları içerir:

1. Ön Analiz: Mevcut durum tespiti, enerji faturası analizi, harmonik ölçümü
2. Sistem Tasarımı: Kapasite hesabı, kadre yapısı belirleme, ekipman seçimi
3. Panel İmalatı: Kompanzasyon panosunun montajı ve testleri
4. Kurulum: Pano montajı, kablolama, topraklama
5. Devreye Alma: Kontrol rölesi programlama, test ve optimizasyon
6. Ölçüm ve Doğrulama: Güç faktörü kontrolü, performans testleri

Montaj Yeri Seçimi

Kompanzasyon panosu:

• Ana dağıtım panosuna mümkün olduğunca yakın olmalı
• Havalandırması iyi, kuru ve temiz ortamda bulunmalı
• Ortam sıcaklığı -10°C ile +40°C arasında olmalı
• Bakım için kolay erişilebilir olmalı

Periyodik Bakım

Kompanzasyon sisteminin uzun ömürlü ve verimli çalışması için düzenli bakım şarttır:

Aylık Kontroller:

• Güç faktörü değerlerinin kontrolü
• Kontrol rölesinin doğru çalışıp çalışmadığının gözlemi
• Anormal ısınma veya ses kontrolü

Yıllık Bakım:

• Kondansatör kapasitelerinin ölçümü
• Kontaktör kontaklarının kontrolü ve gerekirse değişimi
• Bağlantıların sıkılığının kontrolü
• Topraklama kontrolü
• Panel içi temizlik
• Havalandırma elemanlarının kontrolü

Harmonik Kontrolü:

Yılda en az bir kez harmonik analizi yapılmalı, tesiste yeni elektronik yükler eklendiğinde mutlaka ölçüm tekrarlanmalıdır.

Yaygın Sorunlar ve Çözümleri

Sonuç ve Öneriler

Kompanzasyon sistemi, modern endüstriyel ve ticari tesisler için vazgeçilmez bir yatırımdır. Doğru tasarlanmış ve kurulmuş bir sistem:

• Enerji maliyetlerinizi önemli ölçüde düşürür
• Reaktif enerji cezalarını ortadan kaldırır
• Ekipman ömrünü uzatır
• Enerji kalitesini artırır
• Çevresel sürdürülebilirliğe katkı sağlar

BEM Metal ile Profesyonel Çözümler

BEM Metal olarak, kompanzasyon sistemi ihtiyaçlarınız için eksiksiz çözümler sunuyoruz:

• Ücretsiz enerji analizi ve danışmanlık
• Özelleştirilmiş sistem tasarımı
• Yüksek kaliteli ekipman tedariki
• Profesyonel kurulum hizmetleri
• Sürekli teknik destek ve bakım

Reaktif güç cezalarından kurtulmak ve enerji verimliliğinizi artırmak için bizimle iletişime geçin. Detaylı hesaplama için ücretsiz kompanzasyon hesaplama aracımızı kullanabilir veya teknik ekibimizden profesyonel destek alabilirsiniz.

Not: Kompanzasyon sistemi kurulumu, elektrik tesisatlarında yetkili elektrik mühendisi ve deneyimli teknisyenler tarafından yapılmalıdır. Yanlış kurulum ve ayarlama ciddi elektrik kazalarına ve ekipman hasarlarına yol açabilir.
