Kontaktör Nedir? Seçim Kriterleri ve Bağlantı Şemaları

Elektrik tesisatlarında güvenli ve otomatik kontrol sağlamak için kullanılan kontaktör nedir sorusu, elektrik mühendisleri ve teknisyenler için temel öneme sahiptir. Bu rehberde kontaktörlerin çalışma prensiplerinden seçim kriterlerine, bağlantı şemalarından bakım önerilerine kadar tüm detayları bulacaksınız.

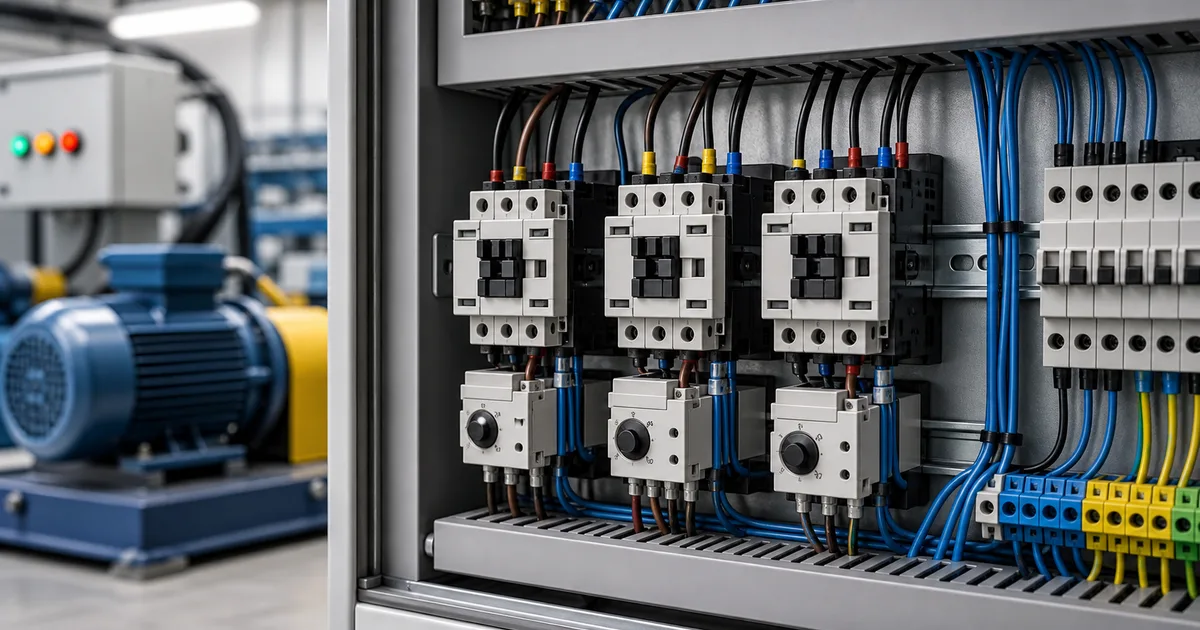

Kontaktör Nedir ve Nasıl Çalışır?

Kontaktör, elektrik devrelerinde yüksek güçlü yükleri uzaktan veya otomatik olarak açıp kapatan elektromanyetik anahtarlama cihazıdır. Düşük gerilimli bir kontrol sinyali ile yüksek güçlü devreleri güvenli bir şekilde yönetir.

Kontaktörün Temel Yapısı

Bir kontaktör temelde şu bileşenlerden oluşur:

• Elektromanyetik Bobin: Kontrol gerilimi ile enerjilendirilir ve manyetik alan oluşturur
• Sabit Kontaklar: Güç devresine bağlı olan hareketli olmayan kontaklar
• Hareketli Kontaklar: Manyetik alan etkisiyle hareket eden ve devreyi kapatan kontaklar
• Yay Sistemi: Bobin enerjisiz kaldığında kontakları açan geri dönüş mekanizması
• Yardımcı Kontaklar: Kontrol devrelerinde kullanılan ek kontak grupları (NO/NC)
• Arc Söndürme Odası: Kontaklar açılırken oluşan elektrik arkını söndüren yapı

Kontaktör Çalışma Prensibi

Kontaktörün çalışma prensibi elektromanyetizma teorisine dayanır. Kontrol devresine gerilim uygulandığında bobin enerjilenir, manyetik alan oluşturur ve bu alan hareketli kontakları sabit kontaklara doğru çeker. Bu sayede ana güç devresi kapanır ve yük enerjilenir. Kontrol gerilimi kesildiğinde yay sistemi kontakları açar ve devre kesilir.

Bu mekanizma sayesinde güç kontaktörleri, motor kontrolünden aydınlatma sistemlerine, kapasitör bankalarından ısıtma sistemlerine kadar geniş bir uygulama yelpazesinde kullanılır.

Kontaktör Çeşitleri ve Kategori Sınıflandırması

Kontaktörler uygulama alanlarına göre farklı kategorilere ayrılır. IEC 60947 standardına göre AC kontaktörler dört ana kategoride sınıflandırılır:

AC Kontaktör ve DC Kontaktör Farkları

AC Kontaktörler: Alternatif akım sistemlerinde kullanılır. Akım her periyotta sıfırdan geçtiği için ark söndürme daha kolaydır. Genellikle E-I şeklindeki manyetik çekirdeğe sahiptir.

DC Kontaktörler: Doğru akım sistemlerinde kullanılır. Akım sürekli olduğu için güçlü ark söndürme mekanizmaları gerektirir. Manyetik üfleme veya özel ark söndürme odaları kullanılır.

Güç Kontaktörü Seçim Kriterleri

Doğru kontaktör seçimi, sistemin güvenli ve verimli çalışması için kritik öneme sahiptir. Kontaktör seçim aracı kullanarak uygun modeli belirleyebilirsiniz.

1. Anma Çalışma Akımı (Ie)

Kontaktörün sürekli taşıyabileceği maksimum akım değeridir. Yükün nominal akımına göre belirlenir. Motor uygulamalarında motorun tam yük akımı dikkate alınmalıdır.

2. Anma Kontrol Gerilimi (Us)

Bobinin çalışması için gerekli gerilim değeridir. Yaygın değerler: 24V AC/DC, 110V AC, 220V AC, 380V AC. Kontrol devrenizin gerilim seviyesi ile uyumlu olmalıdır.

3. Anma Yalıtım Gerilimi (Ui)

Kontaktörün yalıtabileceği maksimum gerilim değeridir. Genellikle 660V, 690V veya 1000V olarak belirlenir.

4. Kullanım Kategorisi

Yukarıda açıklanan AC1, AC2, AC3 veya AC4 kategorilerinden uygun olanı seçilmelidir. Motor kontrol uygulamalarında çoğunlukla AC3 kategorisi kullanılır.

5. Anahtarlama Kapasitesi

Kontaktörün güvenli bir şekilde yapabileceği toplam anahtarlama sayısıdır. AC4 gibi ağır koşullarda daha düşük, AC3’te daha yüksektir. Elektriksel ömür ve mekanik ömür olarak iki değer verilir:

• Mekanik Ömür: 10-20 milyon operasyon
• Elektriksel Ömür: 0.5-2 milyon operasyon (kategoriye göre değişir)

6. Yardımcı Kontak İhtiyacı

Kontrol devreniz için gerekli yardımcı kontak sayısını ve türünü (NO/NC) belirleyin. Çoğu kontaktör 2NO+2NC veya 4NO standart konfigürasyonla gelir.

7. Koruma Sınıfı (IP Derecesi)

Montaj yerinin şartlarına göre uygun IP koruma derecesini seçin:

• IP20: Kapalı pano içi montaj için yeterli
• IP54: Toz ve su sıçramasına karşı korumalı
• IP65: Dış ortam ve nemli şartlar için uygun

Kontaktör Bağlantı Şemaları

Kontaktör bağlantısı, güç devresi ve kontrol devresi olmak üzere iki ana bölümden oluşur.

Temel Kontaktör Bağlantı Şeması

Standart bir 3 fazlı motor kontrol şeması şu elemanları içerir:

• Q1: Ana şalter veya otomatik sigorta
• F1: Termik röle (motor koruma)
• KM1: Ana kontaktör
• S1: Start butonu (NO)
• S0: Stop butonu (NC)
• KM1 (13-14): Kontaktörün kendi kendini tutan NO yardımcı kontağı
• F1 (95-96): Termik rölenin NC hata kontağı

Güç Devresi Bağlantısı

Üç fazlı sistemlerde L1, L2, L3 fazları kontaktörün ana güç girişlerine (1-3-5) bağlanır. Çıkışlar (2-4-6) motor klemenslerine veya yüke bağlanır. Güç devresinde mutlaka uygun kapasiteli termik röle kullanılmalıdır.

Kontrol Devresi Bağlantısı

Kontrol gerilimi genellikle faz-nötr (230V) veya faz-faz (400V) arasından alınır. Buton devreleri, zamanlayıcılar, sensörler gibi kontrol elemanları bu devreye seri bağlanır. Kendi kendini tutma devresi için kontaktörün NO yardımcı kontağı start butonuna paralel bağlanır.

İleri-Geri Çalışma (Reversor) Bağlantısı

İki kontaktör kullanılarak motor yönü değiştirilebilir. Bu durumda elektriksel kilitlenme için her kontaktörün NC yardımcı kontağı diğer kontaktörün bobinine seri bağlanır. Mekanik kilitlenme için özel reversor bloğu kullanılabilir.

Yardımcı Kontaklar: NO ve NC Nedir?

Kontaktörler üzerinde bulunan yardımcı kontaklar, kontrol devrelerinde sinyal iletimi, kilitlenme ve gösterge fonksiyonları için kullanılır.

NO (Normally Open – Normal Açık) Kontak

Kontaktör enerjisizken açık olan, enerjili durumda kapanan kontaktır. Genellikle:

• Kendi kendini tutma devrelerinde
• Çalışma gösterge lambalarında
• Zincirleme kontrol devrelerinde
• İleri yön göstergelerinde

NC (Normally Closed – Normal Kapalı) Kontak

Kontaktör enerjisizken kapalı olan, enerjili durumda açılan kontaktır. Genellikle:

• Elektriksel kilitlenme devrelerinde
• Durdurma gösterge lambalarında
• Alarm devrelerinde
• Alternatif yol kontrollerinde

Yardımcı kontak sayısı yetersizse, kontaktör üstüne montajlı ek yardımcı kontak blokları (yardımcı kontaktör modülleri) eklenebilir.

Kontaktör ve Röle Farkı Nedir?

Kontaktör ve röle benzer çalışma prensibine sahip olsa da aralarında önemli farklar vardır:

Özetle: Kontaktörler güç devrelerini, röleler ise kontrol devrelerini anahtarlamak için kullanılır. Mini kontaktörler ise ikisi arasında bir köprü görevi görerek orta güç seviyelerinde tercih edilir.

Kontaktör Kullanımında Sık Yapılan Hatalar

1. Yanlış Kategori Seçimi

AC1 kategorisi bir kontaktörün motor kontrolünde kullanılması, kontağın hızla yanmasına neden olur. Motor uygulamalarında mutlaka AC3 veya AC4 kategorisi kullanılmalıdır.

2. Yetersiz Akım Kapasitesi

Motorun tam yük akımına göre değil de nominal gücüne göre kontaktör seçimi yapmak hatalıdır. Özellikle yüksek başlangıç akımı olan uygulamalarda güvenlik katsayısı uygulanmalıdır.

3. Yanlış Bobin Gerilimi

220V AC bobin gerilimine sahip bir kontaktöre 380V uygulanması bobinin yanmasına, 110V uygulanması ise kontaktörün yeterince kapanmamasına neden olur. Bobin gerilimini kontrol devrenizle uyumlu seçin.

4. Termik Röle Olmadan Kullanım

Kontaktör tek başına motor koruma fonksiyonu sağlamaz. Mutlaka uygun kapasiteli termik röle kullanılmalıdır.

5. Elektriksel Kilitlenme Yapılmaması

İleri-geri çalışma şemalarında elektriksel kilitlenme yapılmazsa her iki kontaktör aynı anda enerjilenir ve faz-faz kısa devre oluşur. Mutlaka NC yardımcı kontaklarla çapraz kilitlenme yapılmalıdır.

6. Zayıf Bağlantı Vidalama

Ana güç kontaklarına gevşek vidalanan kablolar, temas direncini artırır, ısınmaya ve nihayetinde yangın riskine yol açar. Üretici katalogunda belirtilen tork değerlerinde vidalama yapılmalıdır.

7. Uygun Olmayan Ortam Koşulları

IP20 koruma sınıfına sahip kontaktörün nemli veya tozlu ortamlarda kullanılması erken arızaya neden olur. Ortam koşullarına uygun IP derecesi seçilmelidir.

Kontaktör Bakım ve Kontrol Önerileri

Kontaktörlerin uzun ömürlü ve güvenli çalışması için periyodik bakım şarttır:

Görsel Kontroller

• Kontak Durumu: Ana kontakları düzenli olarak kontrol edin. Yanık, aşınmış veya pürüzlü kontaklar değiştirilmelidir
• Arc Odası Temizliği: Arc söndürme odasındaki karbon birikimlerini temizleyin
• Bobin Durumu: Bobinde yanık kokusu, renk değişimi veya fiziksel hasar olup olmadığını kontrol edin
• Yay Sistemi: Geri dönüş yaylarının kırık veya zayıflamış olup olmadığını inceleyin

Elektriksel Kontroller

• Kontak Direnci Ölçümü: Kapalı haldeki kontak direnci miliohmetre ile ölçülmeli, maksimum değerler aşılmamalıdır
• Yalıtım Direnci Testi: Açık haldeki kontaklar arası yalıtım direnci megohmmetre ile test edilmelidir (min. 5MΩ)
• Bobin Direnci Kontrolü: Bobin sargı direnci ölçülmeli, üretici değerleriyle karşılaştırılmalıdır
• Çekme/Bırakma Gerilimi Testi: Pick-up ve drop-out gerilim değerleri test edilmelidir

Mekanik Kontroller

• Hareket Kabiliyeti: Hareketli kısımların serbest hareket ettiğinden emin olun
• Montaj Sıkılığı: Tüm bağlantı vidalarını kontrol edin ve gerekirse sıkın
• Montaj Rayı Bağlantısı: DIN ray montajlı modellerde ray klibi kontrolü yapın

Bakım Periyotları

Arıza Belirtileri ve Çözümleri

Kontaktör Kapanmıyor:

• Bobin gerilimini kontrol edin
• Kontrol devresi bağlantılarını inceleyin
• Bobin sargısını ohmmetre ile test edin
• Mekanik bir engel olup olmadığını kontrol edin

Kontaktör Titreşim Yapıyor (Chattering):

• Bobin gerilimi yetersiz olabilir
• Manyetik yüzeyler kirli veya pürüzlü olabilir
• Gölge bobini (shading ring) hasar görmüş olabilir
• Hareketli çekirdek mekanizması aşınmış olabilir

Kontaklar Aşırı Isınıyor:

• Kontak yüzeyleri yanık veya kirli olabilir
• Bağlantı vidaları gevşek olabilir
• Yük akımı kontaktör kapasitesini aşıyor olabilir
• Havalandırma yetersiz olabilir

Kontaktör Seçiminde BEM Metal Farkı

BEM Metal olarak, kontaktör seçiminde müşterilerimize profesyonel destek sunuyoruz:

• Geniş Ürün Yelpazesi: 9A’dan 1000A’e kadar her kapasitede güç kontaktörleri
• Uzman Teknik Destek: Uygulamanıza özel kontaktör seçimi için ücretsiz danışmanlık
• Online Hesaplama Araçları: Kontaktör seçim hesaplayıcımız ile doğru ürünü bulun
• Hızlı Teslimat: Stoklu ürünlerde aynı gün kargo imkanı
• Kalite Garantisi: Orijinal ve sertifikalı ürünler, 2 yıl garanti
• Uygun Fiyat: Toptan ve perakende satışta rekabetçi fiyatlar

Ürün Kategorilerimiz

• Güç Kontaktörleri – 9A-1000A arası tüm kapasiteler
• Mini Kontaktörler – Kompakt tasarım, dar panolar için ideal
• Yardımcı Kontaktör Modülleri – Ek kontak blokları
• Termik Röleler – Motor koruma çözümleri

Sonuç

Kontaktör nedir sorusunun cevabını detaylı olarak ele aldığımız bu rehberde, kontaktörlerin çalışma prensiplerinden seçim kriterlerine, bağlantı şemalarından bakım önerilerine kadar tüm önemli noktaları inceledik. Doğru kontaktör seçimi, elektrik sistemlerinin güvenli, verimli ve uzun ömürlü çalışması için kritik öneme sahiptir.

Kontaktör seçiminde dikkat edilmesi gereken en önemli faktörler:

• Yükün nominal akımı ve başlangıç akımı
• Kullanım kategorisi (AC1, AC2, AC3, AC4)
• Kontrol devresi gerilimi
• Yardımcı kontak ihtiyacı
• Ortam koşulları ve IP koruma derecesi
• Beklenen anahtarlama sıklığı

Doğru seçim kadar önemli olan bir diğer konu ise düzenli bakım ve kontroldür. Periyodik bakım yapılmayan kontaktörler erken arızalanır ve güvenlik riskleri oluşturur.

Kontaktör seçimi ve uygulaması konusunda profesyonel destek almak için BEM Metal ekibiyle iletişime geçebilir, online seçim araçlarımızı kullanabilirsiniz. Elektrik malzemeleri ihtiyaçlarınız için güvenilir çözüm ortağınız olmaya devam ediyoruz.
