Motor Koruma Şalteri Seçimi ve Ayar Rehberi

Endüstriyel elektrik sistemlerinde motorların güvenli çalışması için kritik öneme sahip olan motor koruma şalteri, doğru seçilmesi ve ayarlanması gereken temel koruma ekipmanlarından biridir. Bu kapsamlı rehberde, motor koruma şalterlerinin seçimi, ayarı ve bakımı hakkında bilmeniz gereken her şeyi bulacaksınız.

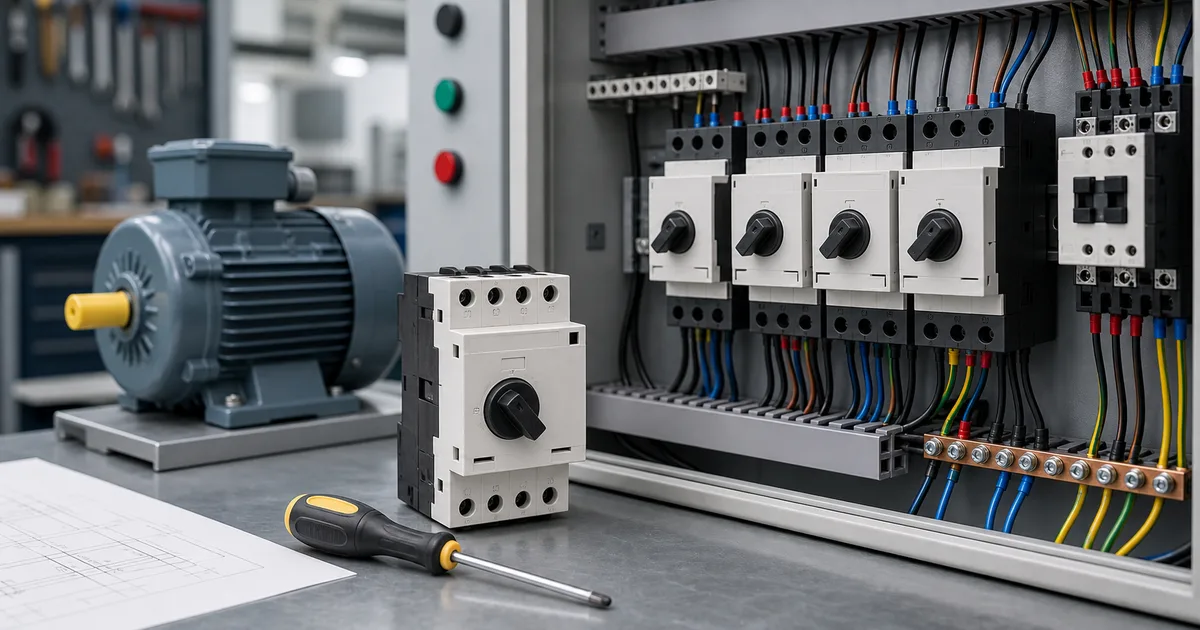

Motor Koruma Şalteri (MPCB) Nedir?

Motor koruma şalteri (MPCB – Motor Protection Circuit Breaker), elektrik motorlarını aşırı yük, kısa devre ve faz kopması gibi durumlara karşı koruyan özel bir şalter tipidir. Klasik devre kesicilerden farklı olarak, motorların çalışma karakteristiklerine göre özel olarak tasarlanmıştır.

Motor koruma şalterleri üç temel koruma fonksiyonunu bir arada sunar:

• Termik koruma: Aşırı yük durumlarında motorun zarar görmesini önler
• Manyetik koruma: Kısa devre akımlarına karşı anlık açtırma sağlar
• Faz kopması koruması: Tek faz çalışmayı algılayarak motoru korur

MPCB’ler kompakt yapıları, ayarlanabilir akım değerleri ve yüksek açma kapasiteleri sayesinde motor koruma sistemlerinde yaygın olarak tercih edilmektedir.

Termik Röle vs Motor Koruma Şalteri

Motor koruma uygulamalarında sıklıkla karşılaştırılan iki sistem vardır: termik röle + kontaktör kombinasyonu ve motor koruma şalteri. Her iki sistemin de avantajları ve dezavantajları bulunmaktadır.

Termik Röle + Kontaktör Sistemi

Geleneksel yöntemde, güç kontaktörü motorun açma-kapama işlemini yaparken, termik röle aşırı yük korumasını sağlar. Bu sistemde:

• Kısa devre koruması için ayrı sigorta veya devre kesici gerekir
• Üç ayrı komponent kullanılması montaj alanını artırır
• İlk yatırım maliyeti genellikle daha düşüktür
• Kumanda devresine termik röle yardımcı kontakları entegre edilir

Motor Koruma Şalteri Avantajları

MPCB kullanımı şu avantajları sunar:

• Kompakt tasarım: Üç fonksiyon tek cihazda toplanır
• Kolay montaj: Daha az kablo bağlantısı gerekir
• Tam koruma: Kısa devre, aşırı yük ve faz kopması koruması bir arada
• Görsel kontrol: Arıza durumu şalter üzerinden kolayca görülebilir
• Hızlı devreye alma: Arıza sonrası manuel reset ile hızlı tekrar başlatma

Hangi sistem tercih edilmeli? Doğrudan motor başlatmada (DOL) ve sık açma-kapama gerektirmeyen uygulamalarda MPCB ekonomik ve pratik bir çözümdür. Sık çalıştırma, yıldız-üçgen başlatma veya inverter kullanılan sistemlerde termik röle + kontaktör kombinasyonu daha uygundur.

Motor Koruma Şalteri Seçim Kriterleri

Doğru motor koruma şalteri seçimi için dikkate alınması gereken temel kriterler şunlardır:

1. Motor Gücü ve Anma Akımı

En önemli seçim kriteri motorun anma akımıdır. Motor koruma şalterinin ayarlanabilir akım aralığı, motorun tam yük akımını kapsamalıdır. Motor anma akımı şu formülle hesaplanır:

I_n = P / (√3 × U × η × cosφ)

• P: Motor gücü (W)
• U: Hat gerilimi (V)
• η: Verim
• cosφ: Güç faktörü

Örneğin, 7.5 kW, 400V, η=0.89, cosφ=0.85 değerlerine sahip bir motor için:

I_n = 7500 / (1.732 × 400 × 0.89 × 0.85) ≈ 14.3 A

Bu motor için 10-16A ayar aralığına sahip bir motor koruma şalteri seçilmelidir.

2. Kısa Devre Kapasitesi

Motor koruma şalterinin kısa devre açma kapasitesi (Icu veya Ics), şebekenin kısa devre akımından yüksek olmalıdır. Endüstriyel uygulamalarda genellikle:

• 50 kA Icu: Güçlü şebekelere bağlı tesisler
• 25-35 kA Icu: Orta güçlü şebekeler
• 10-15 kA Icu: Zayıf şebekeler ve küçük tesisler

3. Çalıştırma Sınıfı (Devreye Alma Akımı)

Motor koruma şalterlerinin açtırma karakteristikleri, motorun başlatma akımına dayanabilecek şekilde tasarlanmıştır. Standart motorlar için Sınıf 10 (10 saniye) yeterlidir. Ağır başlatma koşullarında Sınıf 20 veya Sınıf 30 tercih edilmelidir.

4. Ortam Koşulları

Montaj yerinin sıcaklığı, nemi ve toz seviyesi seçimi etkiler:

• Standart kullanım: -25°C ile +60°C arası, IP20 koruma
• Zorlu ortamlar: IP54/IP65 korumalı tip kullanılmalı
• Yüksek sıcaklık: Termik akım ayarı düşürülmeli (derating)

5. Yardımcı Kontak İhtiyacı

Kumanda devresi gereksinimine göre yardımcı kontak sayısı belirlenmelidir. Çoğu MPCB’de 1NO + 1NC yardımcı kontak bulunur, ek kontak modülleri ile genişletilebilir.

İhtiyacınıza uygun motor koruma şalterini hızlıca bulmak için kontaktör seçim hesaplayıcımızı kullanabilirsiniz.

Motor Koruma Şalteri Akım Ayarı Nasıl Yapılır?

Motor koruma şalterinin doğru akım değerine ayarlanması, güvenli ve kesintisiz çalışma için kritik önem taşır. Yanlış ayar, gereksiz açmalara veya yetersiz korumaya neden olabilir.

Ayar Değerinin Belirlenmesi

Motor koruma şalterinin termik ayarı, motorun anma akımının %100-105’i olarak ayarlanmalıdır. Bu değer:

• Normal çalışmada şalterin açmamasını sağlar
• %15-20 aşırı yükte 2-10 dakika içinde açtırma yapar
• Motor sargılarının zarar görmesini önler

Örnek Uygulama:

Anma akımı 14.3A olan motor için:

• Ayar değeri: 14.3A × 1.05 = 15A
• Seçilen MPCB: 10-16A ayar aralıklı
• Ayar yapılacak değer: 15A

Ayar Prosedürü

1. Şalteri kapatın: Güç tamamen kesilmeli, test cihazıyla kontrol edin
2. Ayar düğmesini bulun: Genellikle şalter ön yüzünde, tornavida ile çevrilebilen bir düğme
3. Amper değerini ayarlayın: Düğmeyi çevirerek hesaplanan değere getirin
4. Ayarı kilitleyin: Bazı modellerde ayar kilitleme vidası bulunur
5. Test edin: Motor yük altında çalıştırılarak gerçek akım ölçülmeli

Sıcaklık Kompenzasyonu (Derating)

Motor koruma şalterlerinin termik açtırma elemanları ortam sıcaklığından etkilenir. Standart kalibrasyon +40°C için yapılmıştır. Farklı sıcaklıklarda:

• +50°C ortam: Ayar değerini %10 düşürün (14A yerine 12.6A)
• +60°C ortam: Ayar değerini %20 düşürün (14A yerine 11.2A)
• +25°C ortam: Ayar değerini %5 artırabilirsiniz (14A yerine 14.7A)

Manyetik Açtırma Değeri ve Önemi

Motor koruma şalterinin manyetik açtırma (kısa devre koruması) elemanı, termik açtırmadan farklı olarak anlık tepki verir. Kısa devre akımlarında devreyi milisaniyeler içinde keser.

Manyetik Açtırma Seviyesi

Standart motor koruma şalterlerinde manyetik açtırma değeri:

• Tip Z: 2-3 × In (hassas ekipmanlar için)
• Tip K: 8-12 × In (motor uygulamaları için standart)
• Tip D: 10-20 × In (ağır başlatmalı motorlar için)

Motor koruma şalterlerinin çoğu 10-13 × In bandında sabit manyetik açtırma değerine sahiptir. Bu değer:

• Motor başlatma akımına (5-7 × In) dayanır
• Gerçek kısa devrede (50-100 × In) anlık açar
• Sargı-gövde kısa devrelerinde bile koruma sağlar

Seçicilik (Selektivite) Hesabı

Ana şalter ile motor koruma şalteri arasında seçicilik sağlamak için:

• Ana şalterin manyetik açtırması > Motor şalterinin maksimum kısa devre akımı
• Zaman-akım eğrileri kesişmemeli
• Kademeli koruma için gerekli selektivite marjı bırakılmalı

Motor Koruma Şalteri Bağlantı Şeması

Motor koruma şalterinin doğru bağlantısı, güvenli çalışma için şarttır. Temel bağlantı prensibi şöyledir:

Güç Devresi Bağlantısı

Giriş Tarafı (Besleme):

• L1, L2, L3 fazları üst klemslerden girilir
• Üst klemslere gelen beslemede ana şalter olmalıdır
• Kesit seçimi motor akımına göre yapılmalı (1.5mm² – 4mm² – 6mm²)

Çıkış Tarafı (Motor):

• T1, T2, T3 fazları alt klemslerden çıkar
• Doğrudan motor klemensine bağlanır
• Kablo uzunluğu 50m’yi geçiyorsa kesit artırılmalı

Kumanda Devresi Bağlantısı

Motor koruma şalterinin yardımcı kontakları kumanda devresine bağlanır:

• NO (Normally Open) kontak: Şalter kapandığında yolu kapatır – çalışma sinyali için
• NC (Normally Closed) kontak: Şalter açıldığında yolu keser – alarm ve kilit devresi için

Tipik Kumanda Devrei Uygulaması:

• Start butonundan sonra NC kontağı seri bağlanır (güvenlik kilidi)
• NO kontağı kontaktör bobini ile paralel bağlanabilir
• Arıza ledi veya rölesi NC kontağından beslenebilir

Toprak Bağlantısı

Motor gövdesi mutlaka topraklanmalıdır. Motor koruma şalteri toprak koruma vermez, ancak RCD (kaçak akım rölesi) ile birlikte kullanılabilir:

• Toprak kablosu yeşil-sarı renkli olmalı
• Kesit faz iletkeni kesitine eşit veya yarısı kadar olmalı
• Toprak direnci 100 ohm altında olmalı (ideal: <10 ohm)

Bağlantıda Dikkat Edilecek Hususlar

• Klemslerin sıkma torkuna uyun (genellikle 1.5-2 Nm)
• Çok telli kablo kullanıyorsanız kablo ucu kovan takın
• Faz sıralamasını kontrol edin (motor ters dönebilir)
• Yardımcı kontak bağlantılarında polariteye dikkat edin (DC sistemlerde)

Motor Koruma Şalteri Arıza Tespiti

Motor koruma şalterinin açması durumunda sistematik arıza tespiti yapılmalıdır. Olası arıza nedenleri ve çözümleri:

1. Şalter Sürekli Açıyor (Termik Açma)

Olası Nedenler:

• Akım ayarı çok düşük – motorun anma akımına uygun değil
• Motor aşırı yüklü çalışıyor – yük azaltılmalı
• Motor sargılarında kısmi kısa devre – megger testi yapılmalı
• Faz kopukluğu – faz kontrol rölesi kullanılmalı
• Ortam sıcaklığı yüksek – derating yapılmalı

Test Yöntemi:

1. Pensampermetre ile her üç fazın akımını ölçün
2. Motor anma plakasındaki akımla karşılaştırın
3. Akım normalse, şalter ayarını kontrol edin
4. Bir fazda akım yüksekse, motor arızalıdır

2. Şalter Başlangıçta Açıyor

Olası Nedenler:

• Açtırma karakteristiği motor başlatma süresine uygun değil (Sınıf 10 yerine Sınıf 20 gerekebilir)
• Motor mekanik olarak kilitlenmiş – dönüş serbestliğini kontrol edin
• Yıldız-üçgen hatası – başlangıçta üçgene geçmiş olabilir
• Şebeke voltajı düşük – motor daha yüksek akım çekiyor

3. Şalter Manyetik Açma Yapıyor (Anlık)

Olası Nedenler:

• Gerçek kısa devre – motor kablolarını megger ile test edin
• Sargı-gövde kısası – motor sökülüp kontrol edilmeli
• Kablo hasar – izolasyon direnci düşmüş olabilir
• Klemens bağlantısında kısa devre – sıkılığı kontrol edin

4. Şalter Kapanmıyor (Mekanik Arıza)

Olası Nedenler:

• Şalter mekanizması kilitlenmiş – reset yapın
• Termik eleman soğumamış – 3-5 dakika bekleyin
• Şalter arızalı – yedek şalterle test edin
• Şalter termik aşırı yükten hasar görmüş – değiştirilmeli

Arıza Ayırımı İçin Kontrol Listesi

Motor Koruma Şalteri Bakım ve Ömür Uzatma

Motor koruma şalterlerinin güvenilir çalışması için düzenli bakım şarttır. Bakım periyotları ve yapılacak işlemler:

Aylık Kontroller

• Görsel inceleme: Çatlak, yanma izi, deformasyon kontrolü
• Klemens sıkılığı: Tüm bağlantı vidalarını kontrol edin
• Manuel test: Şalteri kapatıp açarak mekanik hareketliliği test edin
• Temizleme: Toz ve kir birikimini basınçlı hava ile temizleyin

6 Aylık Kontroller

• Test butonu: Şalter test butonuna basarak termik korumanın çalışmasını test edin
• Kontaklar: Şalter kapatılıp açılarak kontak izi kontrolü yapın
• Yardımcı kontaklar: Multimetre ile kontak sürekliliği ölçün
• Isınma kontrolü: Termal kamera veya el ile aşırı ısınma kontrolü yapın

Yıllık Kontroller

• Açtırma testi: Test cihazı ile belirlenen akımda açtırma süresini ölçün
• İzolasyon testi: 500V megger ile izolasyon direncini ölçün (>1MΩ olmalı)
• Manyetik açtırma: Mümkünse kısa devre simülatörü ile test edin
• Kapsamlı temizlik: Şalteri demonte ederek iç temizlik yapın

Şalter Değiştirme Kriterleri

Aşağıdaki durumlarda motor koruma şalteri değiştirilmelidir:

• Kontaklarda aşırı yanma veya erozyon varsa
• Gövdede çatlak veya deformasyon oluşmuşsa
• Açtırma karakteristiği bozulmuşsa (ayar dışı açma yapıyorsa)
• Mekanik hareket bozulmuşsa (takılma, zorlanma)
• Kısa devre veya aşırı akım nedeniyle maksimum açma kapasitesine ulaşmışsa

Ömür Uzatma İpuçları

1. Doğru boyutlama: Şalter kapasitesini %80 dolulukta tutun, tam kapasitede çalıştırmayın
2. Ortam koşulları: Toz, nem ve yüksek sıcaklıktan koruyun
3. Kademeli yükleme: Soft starter veya yıldız-üçgen ile başlatma şaltere stres azaltır
4. Koruyucu kılıf: Açık montajlarda IP65 kutu içine alın
5. Kaliteli ürün: Sertifikalı, tanınmış marka şalterler tercih edin

Sonuç ve Öneriler

Motor koruma şalteri seçimi ve ayarı, endüstriyel tesislerde motor güvenliği ve kesintisiz üretim için kritik öneme sahiptir. Bu rehberde öğrendiğiniz temel prensipler:

• Motor anma akımına göre doğru MPCB seçimi
• Termik ayarın motor akımının %100-105’i olarak yapılması
• Manyetik açtırmanın başlatma akımına dayanıklı olması
• Doğru kablo kesiti ve bağlantı yapılması
• Düzenli bakım ve test yapılması
