Otomatik Sigorta Nedir? B Tipi, C Tipi ve Kutuplara Göre Seçim Rehberi

Elektrik tesisatlarında en sık aranan ürün gruplarından biri otomatik sigorta grubudur. Bunun temel nedeni, konut panolarından sanayi dağıtım kutularına kadar hemen her sistemde temel koruma katmanının bu ürünlerle kurulmasıdır. Ancak piyasada çok sayıda amper, kutup ve eğri tipi bulunduğu için kullanıcıların önemli bölümü yalnızca amper değerine bakarak seçim yapar. Bu yaklaşım kısa vadede çalışan, fakat uzun vadede gereksiz açma, yetersiz koruma veya koordinasyon hatası yaratan bir kurguya dönüşebilir.

Bu yazıda otomatik sigortanın ne işe yaradığını, B tipi ve C tipi ürünlerin hangi yük karakterlerinde öne çıktığını, 1 kutuplu ve 4 kutuplu yapıların hangi senaryolarda değerlendirildiğini ve kısa devre kapasitesi gibi gözden kaçan teknik başlıkları adım adım ele alacağız. Amaç, tek bir ürün adına odaklanmak yerine, ihtiyaca göre doğru koruma mantığını kurmanıza yardımcı olmaktır.

Otomatik Sigorta Nedir?

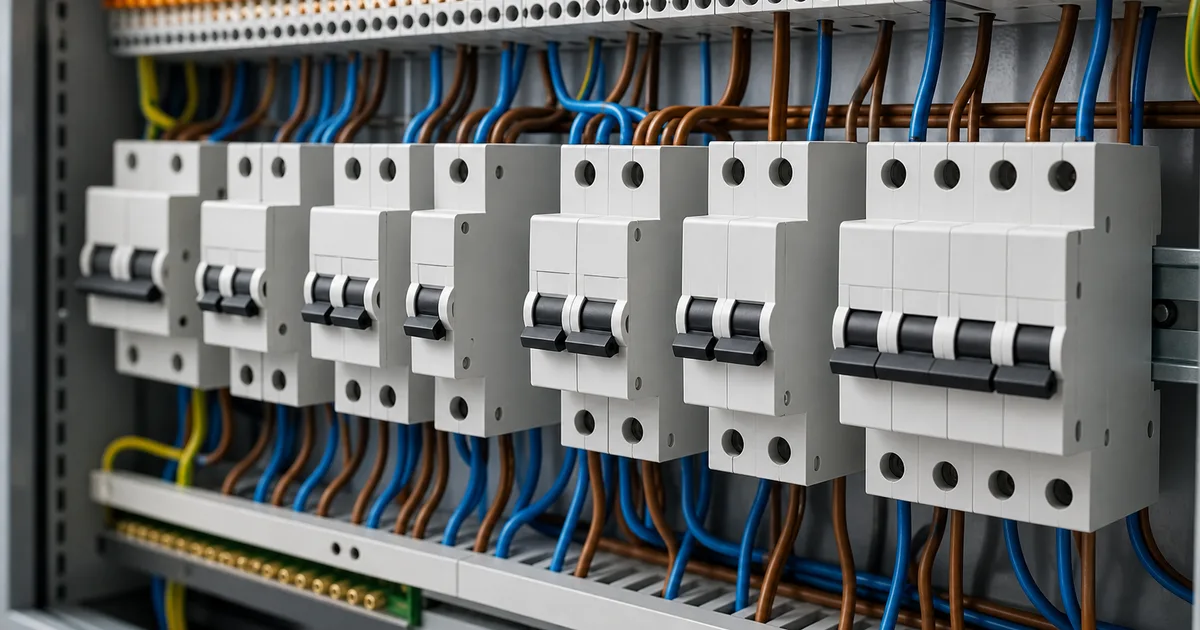

Otomatik sigorta; aşırı akım ve kısa devre gibi tehlikeli koşullarda devreyi otomatik olarak açarak hattı koruyan modüler koruma elemanıdır. Sigorta attığında elle tekrar devreye alınabilmesi, arızanın karakterine göre hızlı müdahale imkânı sunar. Bu nedenle modern pano ve dağıtım sistemlerinde hem koruma hem de servis kolaylığı açısından standart hale gelmiştir.

Bu ürünlerde termik ve manyetik açma karakteristiği birlikte düşünülür. Termik kısım, uzun süreli aşırı yüklenmeleri algılarken; manyetik kısım kısa devre gibi ani ve yüksek akım durumlarında çok hızlı tepki verir. Bu iki davranışın doğru koordinasyonu, hem hattın korunmasını hem de sistemin gereksiz yere devreden çıkmamasını sağlar.

Neden Doğru Otomatik Sigorta Seçimi Önemlidir?

Doğru otomatik sigorta seçimi yapılmadığında, en sık görülen iki sorun ortaya çıkar: İlki, yük çalışırken gereksiz açma yapmasıdır. İkincisi ise arıza anında beklenen korumayı zamanında sağlayamamasıdır. Özellikle motorlu yükler, LED sürücüler, güç kaynakları veya kalkış akımı yüksek cihazlar kullanıldığında yanlış eğri tipi ciddi operasyon sorunu doğurabilir.

Bunun yanında pano selektivitesi de önemlidir. Ana koruma ve alt hat korumaları koordineli seçilmezse küçük bir lokal arıza tüm hattı kapatabilir. Bu nedenle otomatik sigortayı yalnız tek ürün gibi değil, dağıtım zincirinin parçası olarak değerlendirmek gerekir.

Otomatik Sigorta Hangi Tesisatlarda Kullanılır?

Otomatik sigortalar hem küçük ölçekli tesisatlarda hem de ticari ve endüstriyel dağıtım yapılarında geniş kullanım alanına sahiptir. Uygulamanın tipi, kutup sayısını ve açma eğrisini doğrudan etkiler.

• Konut ve ofis dağıtım panoları
• Aydınlatma ve priz hatları
• Küçük makine beslemeleri
• Endüstriyel alt dağıtım panoları
• Üç fazlı güç hatları ve yardımcı beslemeler

Seçim Yaparken Dikkat Edilmesi Gereken Teknik Kriterler

Aşağıdaki başlıklar, doğru otomatik sigortayı seçerken fiyat veya marka bilgisinden daha belirleyici teknik çerçeveyi oluşturur.

1. Akım Değeri (Anma Akımı)

Seçim yapılırken hattın sürekli çalışma akımı, kablo kesiti ve yükün normal işletme davranışı birlikte değerlendirilmelidir. Yalnız cihaz etiketine bakarak seçilen amper değeri, ya gereksiz açma ya da kablo korumasında zafiyet oluşturabilir.

2. Açma Eğrisi (B Tipi / C Tipi)

B tipi ürünler daha hassas ve düşük kalkış akımlı hatlarda öne çıkarken, C tipi ürünler ani başlangıç akımı olan yüklerde daha dengeli davranır. Hangi eğrinin doğru olduğu, yükün ilk kalkış anındaki akım davranışıyla doğrudan ilişkilidir.

3. Kutup Sayısı

1 kutuplu, 2 kutuplu, 3 kutuplu veya 4 kutuplu yapı; hattın faz sayısına, nötr ayırma ihtiyacına ve koruma stratejisine göre belirlenmelidir. Üç fazlı sistemlerde yanlış kutup seçimi hem güvenlik hem de bakım tarafında sorun yaratır.

4. Kısa Devre Kesme Kapasitesi

6kA veya 10kA gibi değerler yalnız katalog bilgisi değildir. Panonun bulunduğu noktadaki potansiyel kısa devre seviyesi ile uyumlu olmayan bir ürün, kritik anda yeterli güvenliği vermeyebilir.

5. Alt Hat ve Üst Hat Koordinasyonu

Ana girişteki koruma elemanı ile alt devrelerdeki otomatik sigortalar arasında selektivite düşünülmelidir. Doğru koordinasyon yapılırsa küçük bir arıza tüm sistemi değil, yalnız ilgili hattı etkiler.

6. Montaj ve Pano Uyumu

Modüler yerleşim, bara uyumu, terminal yapısı ve pano içi alan da seçimde önemlidir. Teknik olarak doğru ürün, yanlış pano yerleşiminde işçilik ve servis zorluğu yaratabilir.

Hızlı Uygulama Kontrol Listesi

Saha montajına veya satın almaya geçmeden önce aşağıdaki kısa kontrol listesi, yanlış seçim riskini ciddi ölçüde azaltır.

• Yükün normal çalışma akımını ve olası kalkış akımını not edin.
• Kablo kesitine göre izin verilen akım aralığını kontrol edin.
• Hat monofaze mi trifaze mi, nötr birlikte ayrılmalı mı karar verin.
• Bulunduğunuz panoda beklenen kısa devre seviyesini değerlendirin.
• Ana koruma ile alt devre korumalarının koordinasyonunu birlikte düşünün.

Sahada En Sık Yapılan Hatalar

En yaygın hata, yalnızca “önceden takılı olan ürün kaç amperse aynısını alalım” yaklaşımıdır. Oysa tesisat değişmiş, yük karakteri farklılaşmış veya pano yapısı güncellenmiş olabilir. İkinci yaygın hata ise B tipi ile C tipi ayrımını dikkate almadan yalnız stokta bulunan ürünü kullanmaktır.

Bir diğer kritik hata, kısa devre kapasitesini göz ardı etmektir. Katalogda benzer görünen iki ürün, farklı arıza seviyelerinde çok farklı güvenlik davranışı gösterebilir. Ayrıca alt hat ve üst hat koordinasyonu düşünülmeden yapılan seçimler, gereksiz geniş kapsamlı kesmelere neden olur.

Satın Alma ve Uygulama İçin Pratik Öneriler

Satın alma yaparken yalnız birim fiyatı değil, uygulamanın gerektirdiği teknik çerçeveyi netleştirmek gerekir. Aynı aile içindeki farklı amper ve eğri seçenekleri, farklı kullanım senaryoları için tasarlanmıştır. Bu nedenle teknik ekipten gelen yük bilgisi ile satın alma süreci birlikte yönetilmelidir.

Sık kullanılan akım değerlerinde standart bir stok disiplini kurmak, bakım ve servis süreçlerini hızlandırır. Ancak bu stok yapısı rastgele değil; en çok kullanılan B tipi, C tipi ve kutup kombinasyonlarına göre planlanmalıdır. Böylece hem saha müdahalesi hızlanır hem de yanlış ürünle geçici çözüm üretme riski azalır.

Sonuç: Doğru Sigorta, Kararlı Koruma Demektir

Otomatik sigorta seçimi, tesisat güvenliğinin en temel kararlarından biridir. Doğru akım değeri, uygun açma eğrisi, doğru kutup yapısı ve yeterli kısa devre kapasitesi birlikte düşünülmeden yapılan seçimler, ya gereksiz kesmeye ya da yetersiz korumaya yol açar.

Eğer daha kararlı, güvenli ve servis edilebilir bir pano yapısı hedefliyorsanız, otomatik sigortayı yalnız “kaç amper?” sorusuyla değil; yük karakteri, pano yapısı ve koruma koordinasyonu ile birlikte değerlendirin. Doğru sigorta, tüm sistem davranışını iyileştirir.
