Elektrik sistemlerinin en büyük tehditlerinden biri yıldırım ve aşırı gerilim dalgalarıdır. Parafudr (SPD – Surge Protective Device), bu tehditlere karşı elektrikli cihazlarınızı ve tesisatınızı koruyan hayati bir güvenlik elemanıdır. Bu yazıda, parafudrun ne olduğunu, nasıl çalışığını ve doğru seçim kriterlerini detaylıca inceleyeceğiz.

Yıldırım ve Aşırı Gerilim Nedir?

Yıldırım, doğanın en güçlü elektrik olaylarından biridir ve milyonlarca volt enerji taşıyabilir. Bir yıldırım düştüğünde, elektrik şebekesine veya binanın topraklama sistemine ulaşan bu enerji, ciddi hasarlara yol açabilir.

Aşırı Gerilim Kaynakları

• Direkt Yıldırım Çarpması: Bina veya elektrik hatlarına doğrudan yıldırım düşmesi
• Endirekt Yıldırım Etkisi: Yakın bölgede düşen yıldırımın elektromanyetik etkileri
• Şebeke Anahtarlamaları: Elektrik dağıtım şebekesindeki ani değişimler
• Reaktif Güç Kompanzasyonu: Kondansatör gruplarının devreye girmesi/çıkması
• Kısa Devre Arızaları: Elektrik tesisatındaki ani kısa devreler

Bu aşırı gerilimler, elektronik cihazlara zarar verebilir, veri kayıplarına neden olabilir ve hatta yangın tehlikesi oluşturabilir. İşte bu noktada parafudr devreye girer.

Parafudr (SPD) Nedir?

Parafudr, elektrik sistemlerini aşırı gerilim dalgalarına karşı koruyan bir güvenlik cihazıdır. SPD (Surge Protective Device) olarak da bilinen parafudr, ani yükselen gerilimi algılayıp toprağa yönlendirerek elektrikli cihazların zarar görmesini önler.

Parafudr Nasıl Çalışır?

Parafudr, normal çalışma koşullarında yüksek empedans göstererek elektrik akışını engellemez. Ancak aşırı gerilim algılandığında:

1. Cihazın içindeki varistör veya gaz deşarj tüpü aktif hale gelir
2. Yüksek gerilim toprağa yönlendirilir
3. Normal gerilim seviyesine dönüldüğünde parafudr tekrar pasif moda geçer
4. Koruma süresi mikrosaniyeler mertebesindedir

Modern parafudrler, metal oksit varistör (MOV) teknolojisi kullanarak hızlı ve etkili koruma sağlar. Bazı modellerde görsel göstergeler, koruma durumunu ve cihazın çalışıp çalışmadığını gösterir.

Parafudr Tipleri: Tip 1, Tip 2 ve Tip 3 Farkları

IEC 61643-11 standardına göre parafudrler, montaj yerlerine ve koruma kapasitelerine göre üç ana kategoriye ayrılır:

Tip 1 Parafudr (Sınıf I)

Tip 1 parafudrler, ana dağıtım panosuna monte edilir ve doğrudan yıldırım çarpmalarına karşı koruma sağlar.

• Montaj Yeri: Ana elektrik giriş panosu
• Koruma Kapasitesi: 25 kA – 100 kA (10/350 μs darbe)
• Uygulama: Endüstriyel tesisler, büyük binalar, yıldırım riskli bölgeler
• Özellik: En yüksek enerji boşaltma kapasitesi

Özellikle dış ortam koruma sistemi (yıldırımsavar) olan binalarda Tip 1 parafudr kullanımı zorunludur.

Tip 2 Parafudr (Sınıf II)

En yaygın kullanılan parafudr tipidir. Alt dağıtım panolarına monte edilerek endirekt yıldırım etkilerine ve şebeke kaynaklı aşırı gerilimlere karşı koruma sağlar.

• Montaj Yeri: Alt dağıtım panoları, kat panoları
• Koruma Kapasitesi: 20 kA – 65 kA (8/20 μs darbe)
• Uygulama: Konut, ofis, küçük işletmeler
• Özellik: Sigorta ve otomatik sigorta ile birlikte kullanılır

Tip 3 Parafudr (Sınıf III)

Hassas elektronik cihazların korunması için priz veya cihaz seviyesinde kullanılan parafudrlerdir.

• Montaj Yeri: Priz, uzatma kablosu, cihaz girişi
• Koruma Kapasitesi: 5 kA – 10 kA (8/20 μs darbe)
• Uygulama: Bilgisayar, server, hassas elektronik cihazlar
• Özellik: Düşük koruma seviyesi (Up < 1,5 kV)

SPD Seçim Kriterleri

Doğru parafudr seçimi için aşağıdaki kriterleri değerlendirmelisiniz:

1. Gerilim Seviyesi (Un)

Parafudr, sistemin nominal gerilimine uygun seçilmelidir:

• 230V AC tek faz sistemler için: Un = 230V
• 400V AC üç faz sistemler için: Un = 400V
• DC sistemler için uygun DC gerilim değeri

2. Maksimum Sürekli Çalışma Gerilimi (Uc)

Parafudr, bu gerilim değerinde sürekli çalışabilmelidir. Genellikle nominal gerilimin %10-15 üzerinde seçilir.

3. Deşarj Akımı Kapasitesi (In, Imax)

• In: Nominal deşarj akımı (8/20 μs)
• Imax: Maksimum deşarj akımı
• Iimp: Darbe akımı (Tip 1 için, 10/350 μs)

4. Koruma Seviyesi (Up)

Parafudr devreye girdiğinde sistemde oluşan maksimum gerilim değeridir. Daha düşük Up değeri, daha iyi koruma anlamına gelir.

5. Bağlantı Şekli

• Tip 1+2 (3+1): 3 faz + nötr toprak arası koruma
• Tip 1+2+3 (4+0): 3 faz + nötr arası koruma
• Tek Faz (1+1): Faz + nötr arası koruma

Kaskad Koruma Sistemi

Optimum koruma için kaskad koruma prensibi uygulanmalıdır. Bu sistem, farklı tip parafudrlerin seri olarak kullanılmasını içerir:

Kaskad Koruma Şeması

1. 1. Kademe (Ana Giriş): Tip 1 parafudr – Yıldırım akımlarına karşı
2. 2. Kademe (Alt Dağıtım): Tip 2 parafudr – Endirekt darbeler ve şebeke aşırı gerilimleri
3. 3. Kademe (Cihaz Seviyesi): Tip 3 parafudr – Hassas ekipman koruması

Kaskad Mesafesi

Parafudrler arasında yeterli kablo mesafesi olmalıdır:

• Tip 1 ve Tip 2 arası: En az 10 metre
• Tip 2 ve Tip 3 arası: En az 5 metre
• Mesafe yetersizse, dekaplin endüktansı kullanılmalıdır

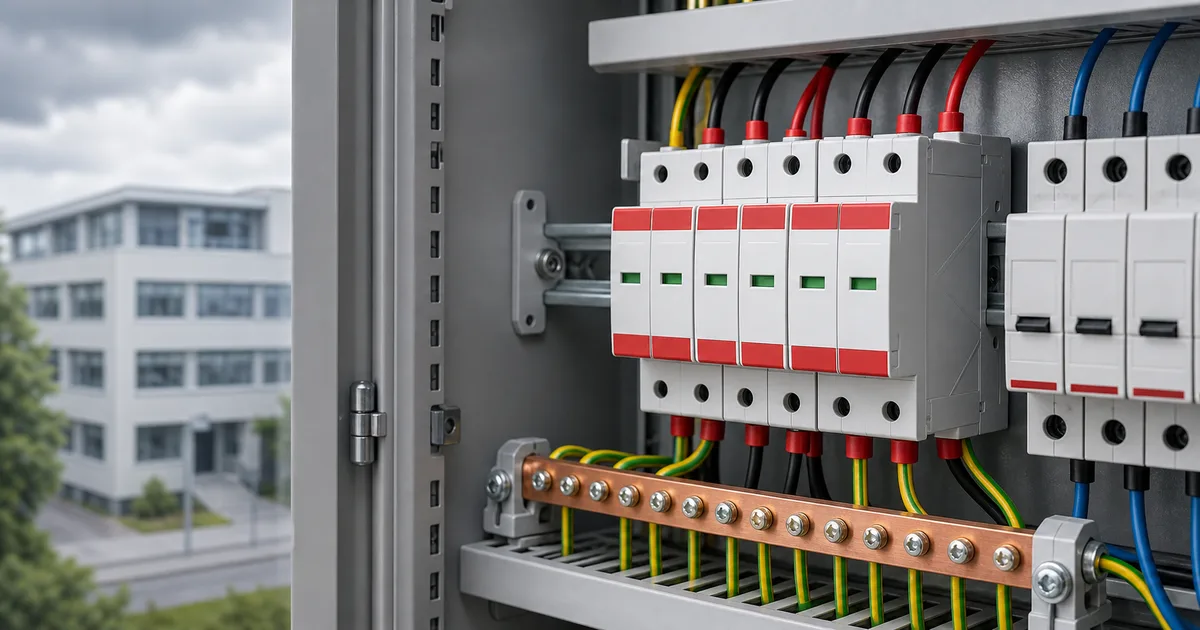

Parafudr Montajı ve Bağlantı

Etkili koruma için doğru montaj kritik öneme sahiptir:

Montaj Kuralları

• Kısa Bağlantı: Topraklama bağlantıları mümkün olduğunca kısa olmalıdır (< 0,5 metre)
• DIN Ray Montajı: Parafudrler DIN ray üzerine kolayca monte edilebilir
• Ön Koruma: Parafudr öncesinde uygun otomatik sigorta veya sigorta kullanılmalıdır
• Kablo Kesiti: Minimum 2,5 mm² bakır kablo kullanılmalıdır

Bağlantı Şekilleri

TN Sistemlerde:

• Faz-PE arası koruma (3+1 veya 1+1 bağlantı)
• Nötr ve PE aynı potansiyeldedir

TT Sistemlerde:

• Faz-Nötr ve Nötr-PE arası koruma gereklidir
• 3+1+1 veya 4+0 bağlantı şeması kullanılır

Topraklama Sisteminin Önemi

Parafudr, aşırı gerilimi toprağa yönlendirir. Bu nedenle kaliteli topraklama sistemi olmadan parafudr etkili çalışamaz.

İdeal Topraklama Özellikleri

• Topraklama Direnci: < 10 Ω (ideal < 5 Ω)
• Topraklama İletkenı: Minimum 16 mm² bakır veya 25 mm² alüminyum
• Bağlantı Uzunluğu: Mümkün olduğunca kısa (< 0,5 metre)
• Ortak Topraklama: Tüm sistem tek bir topraklama barına bağlanmalıdır

Zayıf Topraklama Riskleri

• Parafudrun etkinliğinin azalması
• Geri tepme gerilimi oluşması
• Ekipman hasarı riskinin artması
• Potansiyel yangın tehlikesi

Bakım ve Kontrol

Parafudrler, zamanla aşınabilir ve koruma kapasiteleri azalabilir. Düzenli kontrol şarttır:

Görsel Kontroller

• Durum Göstergesi: Yeşil = Çalışıyor, Kırmızı = Değiştirilmeli
• Fiziksel Hasar: Çatlak, yanık izi, deformasyon kontrolü
• Bağlantılar: Gevşek bağlantı ve korozyon kontrolü
• Temizlik:�지 ve kir birikimi temizliği

Periyodik Testler

• Yıllık Test: Profesyonel test cihazı ile kaçak akım ve empedans ölçümü
• Yıldırım Sonrası: Büyük fırtınalardan sonra mutlaka kontrol edilmelidir
• Topraklama Testi: Topraklama direnci yıllık ölçülmelidir
• Kayıt Tutma: Tüm kontroller ve değişimler kayıt altına alınmalıdır

Değiştirme Kriterleri

Aşağıdaki durumlarda parafudr değiştirilmelidir:

• Durum göstergesi kırmızı veya sönükse
• Fiziksel hasar görülüyorsa
• Büyük bir yıldırım darbesi sonrasında
• Üretici tarafından belirlenen ömür süresı dolmuşsa (genellikle 10-15 yıl)

Parafudr Kullanımının Avantajları

• Cihaz Koruması: Elektronik ekipmanların ömrünü uzatır
• Veri Güvenliği: Ani kesintilere bağlı veri kayıplarını önler
• Yangın Önleme: Elektrik kaynaklı yangın riskini azaltır
• Maliyet Tasarrufu: Pahalı cihazların değişim maliyetlerini engeller
• İş Sürekliliği: Kesintisiz iş akışı sağlar
• Sigorta Avantajı: Bazı sigorta şirketleri prim indirimi uygular

Hangi Alanlarda Parafudr Kullanılmalı?

Parafudr kullanımı özellikle şu alanlarda kritik öneme sahiptir:

• Konut ve apartmanlarda elektrik panoları
• Endüstriyel tesisler ve fabrikalar
• Hastaneler ve sağlık tesisleri
• Veri merkezleri ve server odaları
• Telekomunikasyon sistemleri
• Güneş enerji sistemleri
• Otomasyon ve kontrol sistemleri
• Yüksek yapılar ve kuleler

Sonuç

Parafudr, modern elektrik tesisatlarının vazgeçilmez bir güvenlik elemanıdır. Yıldırım ve aşırı gerilim dalgalarına karşı en etkili koruma yöntemi olan parafudrler, doğru seçildiğinde, monte edildiğinde ve bakımı yapıldığında yıllarca güvenli hizmet verir.

Önemli Hatırlatmalar:

• Parafudr seçiminde tip, kapasite ve standartlara uygunluk kontrol edilmelidir
• Kaskad koruma sistemi ile çok kademeli koruma sağlanmalıdır
• Kaliteli topraklama sistemi şarttır
• Düzenli bakım ve kontroller yapılmalıdır
• Montaj ve bağlantı işlemleri yetkili elektrikçiler tarafından yapılmalıdır
