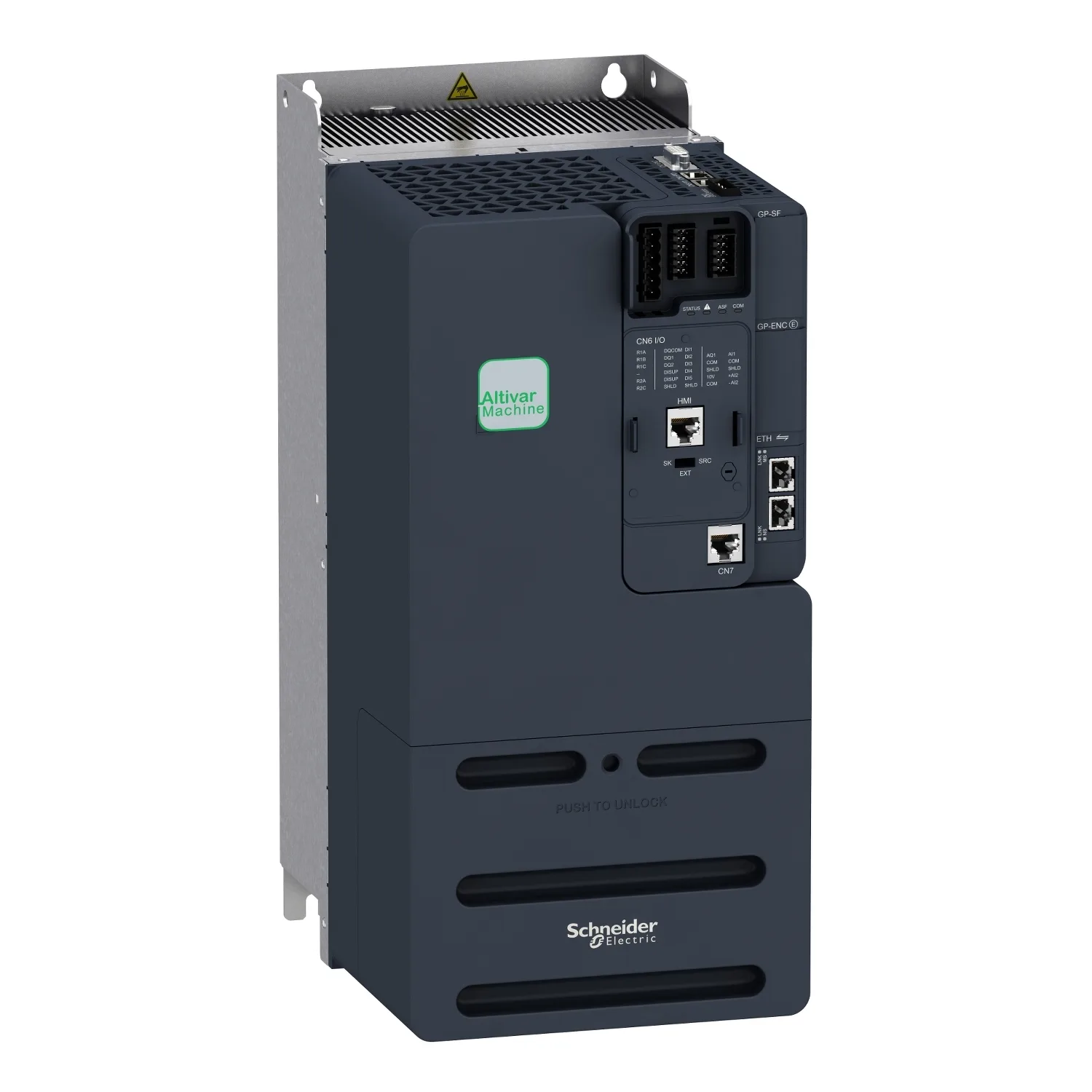

Schneider ATV-340D22N4E ATV340 Ethernet 22KW 400V Hız Kontrol Cihazı
Orijinal fiyat: 238.746,96 ₺.100.273,72 ₺Şu andaki fiyat: 100.273,72 ₺.
KDV Dahildir.
Stokta yok
Bu ürün şu anda stokta yok.
Endişelenmeyin! E-postanızı girin, stokta olduğu anda size haber verelim.
Ödeme Yöntemleri:
Endüstriyel otomasyonun vazgeçilmez bir parçası olan Schneider Electric‘in ATV340 Ethernet serisi, makinelerinizin performansını optimize etmek ve enerji verimliliğini en üst düzeye çıkarmak için tasarlanmış gelişmiş bir çözümdür. Bu yüksek performanslı hız kontrol cihazı, özellikle zorlu endüstriyel ortamlarda güvenilir ve hassas motor kontrolü sunar. 22 kW gücü ve 400V çalışma gerilimi ile geniş bir uygulama yelpazesine hitap eden bu cihaz, Ethernet bağlantı özelliği sayesinde modern otomasyon sistemleriyle sorunsuz entegrasyon sağlar. Üstün teknolojik özellikleri ve dayanıklı yapısıyla, üretim süreçlerinizde verimlilik artışı ve maliyet tasarrufu elde etmenizi garantiler.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | Schneider Electric |
| Ürün Kodu | ATV340D22N4E |
| Ürün Tipi | Hız Kontrol Cihazı |
| Seri | ATV340 Ethernet |
| Nominal Güç | 22 kW |
| Çalışma Gerilimi | 400V |
| Bağlantı Tipi | Ethernet |
| Koruma Sınıfı | IP21 |
| Aşırı Yük Kapasitesi | %150 / 60 saniye |
| Çalışma Sıcaklığı | -10°C ila +50°C |
Kullanım Alanları
Schneider Electric ATV340 Ethernet hız kontrol cihazı, çeşitli endüstriyel sektörlerde geniş bir uygulama alanına sahiptir. Özellikle üretim hatları, paketleme makineleri, malzeme taşıma sistemleri ve pompaj uygulamalarında motorların hassas hız kontrolünü sağlamak için idealdir. Enerji tasarrufu ve süreç optimizasyonu gerektiren her türlü makine ve ekipmanda güvenle kullanılabilir.
- Malzeme Taşıma Sistemleri – Konveyör bantları ve vinçlerde hassas hız ayarı ve yumuşak kalkış/duruş kontrolü sağlar.
- Pompaj ve Fan Uygulamaları – Akış ve basınç gereksinimlerine göre motor hızını optimize ederek enerji verimliliğini artırır.
- Paketleme Makineleri – Farklı ürün boyutlarına ve hızlara uyum sağlayarak üretim esnekliği sunar.
- Tekstil Makineleri – Hassas iplik ve kumaş işleme gerektiren uygulamalarda kararlı hız kontrolü sağlar.
- Metal İşleme Makineleri – Takım tezgahlarında hassas devir kontrolü ile işleme kalitesini yükseltir.
Öne Çıkan Özellikler
ATV340 serisi, endüstriyel otomasyonun gerektirdiği yüksek standartları karşılamak üzere tasarlanmıştır. Gelişmiş kontrol algoritmaları, entegre güvenlik fonksiyonları ve Ethernet iletişimi gibi özellikleriyle öne çıkar. Bu cihaz, makinelerinizin daha verimli, güvenli ve akıllı çalışmasını sağlayarak rekabet avantajı sunar.
- Entegre Ethernet İletişimi – Modbus TCP/IP ve EtherNet/IP gibi endüstriyel iletişim protokollerini destekleyerek SCADA ve PLC sistemleriyle kolay entegrasyon sağlar.
- Gelişmiş Motor Kontrolü – Vektör kontrol algoritmaları sayesinde farklı motor tiplerinde yüksek performans ve hassasiyet sunar.
- Entegre Güvenlik Fonksiyonları – STO (Safe Torque Off) gibi güvenlik özellikleri, operatör güvenliğini en üst düzeye çıkarır ve ek güvenlik bileşenlerine olan ihtiyacı azaltır.
- Enerji Tasarrufu Modları – Otomatik enerji tasarrufu optimizasyonu ile motorun çalışma koşullarına göre enerji tüketimini minimize eder.
- Dayanıklı Yapı ve Yüksek IP Koruması – Zorlu endüstriyel ortamlarda güvenilir çalışma için tasarlanmış olup, IP21 koruma sınıfı ile toz ve su sıçramalarına karşı dirençlidir.
Neden Bu Ürünü Tercih Etmelisiniz?
Schneider Electric kalitesi ve güvencesiyle sunulan ATV340D22N4E, endüstriyel uygulamalarınız için akıllı ve verimli bir hız kontrol çözümü sunar. Modern Ethernet iletişimi, gelişmiş kontrol yetenekleri ve entegre güvenlik özellikleri ile operasyonel verimliliğinizi artırır. Bu cihaz, uzun ömürlü, güvenilir ve enerji tasarrufu sağlayan bir yatırım olarak öne çıkarak, üretim süreçlerinizde sürdürülebilirlik ve maliyet avantajı sağlar.
| Ürün serisi | Altivar Machine ATV340 |
|---|---|
| Ürün ya da bileşen tipi | Değişken hızlı sürücü |
| Ürüne özel uygulama | Machine |
| Model | Standart tip |
| Montaj Tipi | Cabinet mount |
| Haberleşme port protokolü | Modbus TCP |
| Seçenek kartı | Iletişim modülü, Profinet |
| Fazların ağ sayısı | 3 faz |
| Besleme frekansı | 50…60 Hz +/- 5 % |
| [Us] nominal besleme gerilimi | 380…480 V – 15…10 % |
| Nominal çıkış akımı | 46,0 A |
| Motor gücü kW | 30 kW için normal şart |
| Motor gücü hp | 40 hp için normal şart |
| EMC filtresi | Class C3 EMC filter integrated |
| IP koruma sınıfı | IP20 |
| Dijital giriş sayısı | 5 |
| Dijital giriş tipi | PTI darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V) |
| Number of preset speeds | 16 önceden ayarlı hız |
| Dijital çıkış sayısı | 2,0 |
| Dijital çıkış tipi | Programmable output DQ1, DQ2 30 V DC 100 mA |
| Analog giriş sayısı | 2 |
| Analog giriş tipi | AI1 yazılım-yapılandırılabilir akım: 0…20 mA, empedans: 250 Ohm, çözünürlük 12 bit |
| Analog çıkış sayısı | 2 |
| Analog çıkış tipi | Yazılım-yapılandırılabilir gerilim AQ1: 0…10 V DC empedans 470 Ohm, çözünürlük 10 bit |
| Röle çıkış sayısı | 2 |
| Röle çıkış tipi | Röle çıkışları R1A |
| Maksimum anahtarlama akımı | Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC |
| Minimum anahtarlama akımı | Röle çıkışı R1B: 5 mA -de 24 V DC |
| Fiziksel arayüz | 2 telli RS 485 |
| Konnektör tipi | 3 RJ45 |
| Erişim yöntemi | Slave Modbus RTU |
| Iletim hızı | 4.8 kbit/s |
| Iletim çerçevesi | RTU |
| Adreslerin sayısı | 1…247 |
| Veri biçimi | 8 bit, yapılandırılabilir tek, çift veya paritesiz |
| Polarizasyon tipi | Empedans yok |
| 4 quadrant operation possible | True |
| Asenkron motor kontrol profili | Optimum moment modu |
| Senkron motor kontrol profili | Sabit mıknatıslı motor |
| Kirletme derecesi | 2 |
| Maximum output frequency | 0,599 kHz |
| Hızlanma ve yavaşlama rampaları | S, U veya özelleştirilmiş |
| Motor kayma kompanzasyonu | Otomatik her türlü yük |
| Anahtarlama frekansı | 2…16 kHz ayarlanabilir |
| Nominal anahtarlama frekansı | 4 kHz |
| Durana kadar frenleme | DC enjeksiyon ile |
| Brake chopper integrated | True |
| Hat akımı | 63,5 A -de 380 V hat bobini olmadan (Ağır şart) |
| Maksimum Giriş Akımı | 63,5 A |
| Maximum output voltage | 480 V |
| Görünen güç | 45,1 kVA -de 480 V (normal şart) |
| Maksimum geçici akım | 68,2 A süresince 60 s (normal şart) |
| Elektrikli bağlantı | Kontrol: vidalı terminal 0,2…2,5 mm²/AWG 24…AWG 12 |
| Muhtemel hat Isc | 22 kA |
| Base load current at high overload | 46,0 A |
| Base load current at low overload | 62,0 A |
| W cinsinden güç dağılımı | Doğal konveksiyon: 28 W -de 380 V 4 kHz (Ağır şart) |
| With safety function Safely Limited Speed (SLS) | True |
| With safety function Safe brake management (SBC/SBT) | True |
| With safety function Safe Operating Stop (SOS) | False |
| With safety function Safe Position (SP) | False |
| With safety function Safe programmable logic | False |
| With safety function Safe Speed Monitor (SSM) | False |
| With safety function Safe Stop 1 (SS1) | True |
| With sft fct Safe Stop 2 (SS2) | False |
| With safety function Safe torque off (STO) | True |
| With safety function Safely Limited Position (SLP) | False |
| With safety function Safe Direction (SDI) | False |
| Koruma tipi | Termal koruma: motor |
| Genişlik | 180,0 mm |
| Yükseklik | 385,0 mm |
| Derinlik | 249,0 mm |
| Ürün ağırlığı | 10,2 kg |
| Sürekli çıkış akımı | 62 A -de 4 kHz için normal şart |
| Çalışma konumu | Dikey +/- 10 derece |
| Ürün sertifikaları | UL |
| İşaretleme | CE |
| Standartlar | EN/IEC 61800-3 |
| Montaj stili | Soğutma bloklu |
| Elektromanyetik uyumluluk | Elektrostatik deşarj bağışıklık testi seviye 3 ‘e uygunIEC 61000-4-2 |
| Environmental class (during operation) | Class 3C3 according to IEC 60721-3-3 |
| Maximum acceleration under shock impact (during operation) | 70 m/s² at 22 ms |
| Maximum acceleration under vibrational stress (during operation) | 5 m/s² at 9…200 Hz |
| Maximum deflection under vibratory load (during operation) | 1.5 mm at 2…9 Hz |
| Permitted relative humidity (during operation) | Class 3K5 according to EN 60721-3 |
| Soğutma havası hacmi | 128,0 m3/h |
| Soğutmanın tipi | Zorlamalı konveksiyon |
| Aşırı gerilim kategorisi | Class III |
| Düzenleme döngüsü | Ayarlanabilir PID regülatör |
| Gürültü seviyesi | 56,7 dB |
| Ambient air transport temperature | -40…70 °C |
| Çalışma için ortam hava sıcaklığı | -15…50 °C olmadan (dikey konum) |
| Depolama ortam koşulları | -40…70 °C |
| Yalıtım | Güç ve kontrol arasındaki terminaller |
| Marka | Schneider Electric |
| Ürün | Hız Kontrol Cihazı |
| Çalışma Gerilimi | 400V |
| Güç Tüketimi | 22kW |
| Seri | ATV-340 |
| Ampul Tipi | D22N4E |
