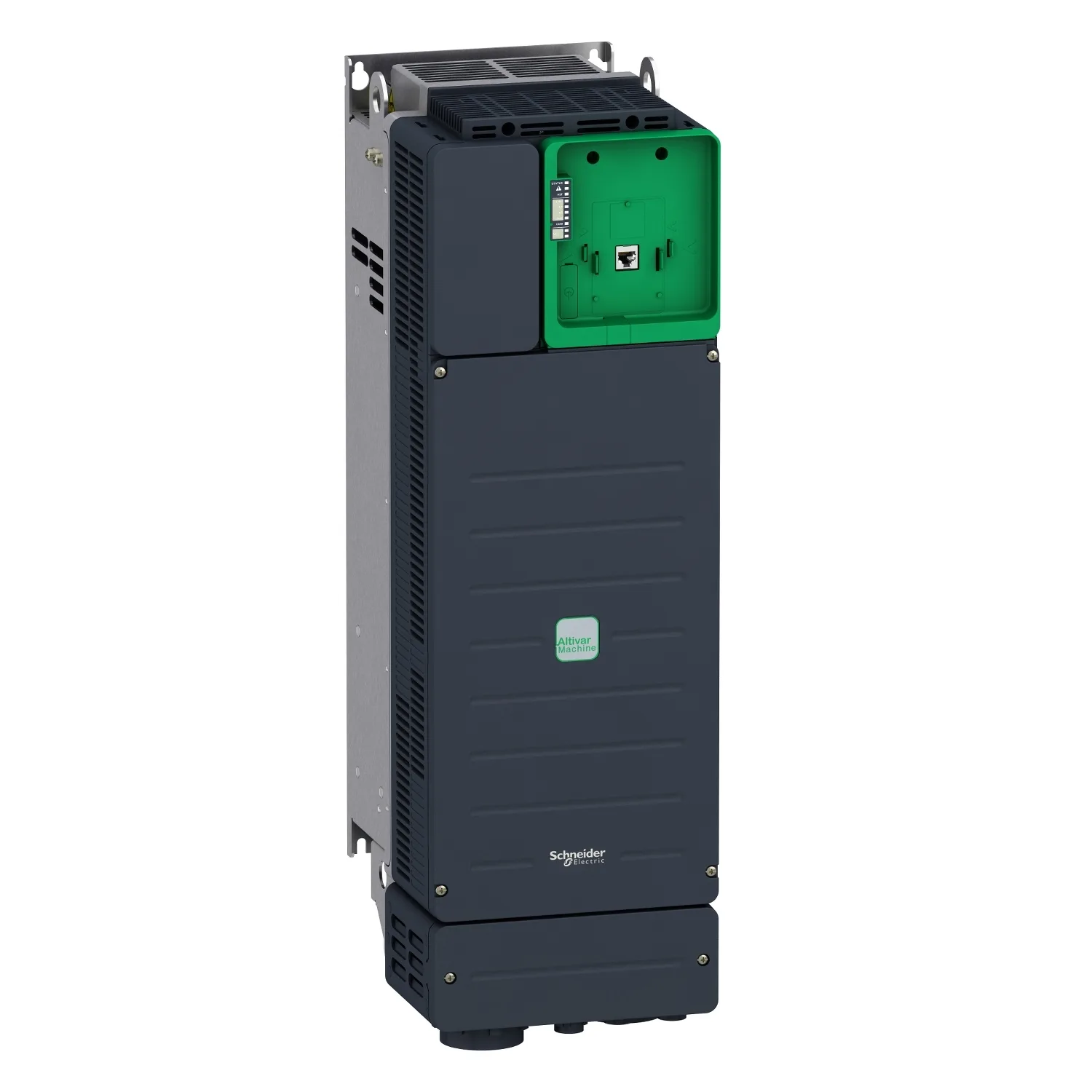

Schneider ATV-340D30N4E ATV340 Ethernet 30KW 400V Hız Kontrol Cihazı
Orijinal fiyat: 271.411,19 ₺.113.992,70 ₺Şu andaki fiyat: 113.992,70 ₺.
KDV Dahildir.
Stokta yok
Bu ürün şu anda stokta yok.
Endişelenmeyin! E-postanızı girin, stokta olduğu anda size haber verelim.
Ödeme Yöntemleri:
Endüstriyel otomasyonun vazgeçilmez bir parçası olan Schneider Electric‘in ATV340 Ethernet Hız Kontrol Cihazı serisi, makinelerinizin performansını optimize etmek ve enerji verimliliğini artırmak için tasarlanmıştır. Özellikle ATV340D30N4E modeli, 30KW gücü ve 400V çalışma gerilimi ile ağır sanayi uygulamaları için ideal bir çözümdür. Bu gelişmiş hız kontrol cihazı, motorlarınızın hızını hassas bir şekilde ayarlayarak üretim süreçlerinizde maksimum verimlilik ve esneklik sunar. Ethernet bağlantı özelliği sayesinde, merkezi kontrol sistemlerine kolay entegrasyon sağlayarak endüstriyel IoT (Nesnelerin İnterneti) altyapınızın bir parçası haline gelir. Güvenilirliği ve üstün teknolojisi ile Schneider Electric ATV340 serisi, işletmenizin rekabet gücünü artırmak için doğru tercihtir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | Schneider Electric |
| Ürün Kodu | ATV340D30N4E |
| Ürün Tipi | Hız Kontrol Cihazı |
| Seri Adı | ATV340 |
| Güç Kapasitesi | 30 kW |
| Çalışma Gerilimi | 400 V |
| Bağlantı Tipi | Ethernet |
| Kontrol Yöntemi | Vektör Kontrol |
| Aşırı Yük Kapasitesi | %150 / 60 saniye |
| Çalışma Sıcaklığı | -10°C ila 50°C |
Kullanım Alanları
Bu gelişmiş hız kontrol cihazı, geniş bir endüstriyel yelpazede üstün performans sunar. Otomasyon projelerinde, üretim hatlarında ve özel makine imalatlarında motorların hassas kontrolü için tercih edilir. Enerji verimliliği gerektiren uygulamalarda ve karmaşık proseslerin yönetilmesinde kritik rol oynar.
- Malzeme Taşıma Sistemleri – Konveyör bantları ve kaldırma ekipmanlarının hızını optimize eder.
- Pompa ve Fan Kontrolü – Akış ve basınç gereksinimlerine göre motor hızını ayarlar.
- Tekstil Makineleri – Üretim hızını ve hassasiyetini artırır.
- Metal İşleme Makineleri – Kesme ve şekillendirme işlemlerinde hassas hız kontrolü sağlar.
- Ambalaj Makineleri – Farklı ürün boyutlarına uyum sağlamak için esnek hız ayarı sunar.
Öne Çıkan Özellikler
Schneider Electric ATV340 serisi, endüstriyel otomasyonun zorlu gereksinimlerini karşılamak üzere tasarlanmış yenilikçi özelliklere sahiptir. Gelişmiş kontrol algoritmaları ve entegre haberleşme yetenekleri ile öne çıkar. Bu cihaz, makine verimliliğini en üst düzeye çıkarırken aynı zamanda işletme maliyetlerini düşürmeye yardımcı olur.
- Entegre Ethernet Haberleşmesi – Endüstriyel ağlarla sorunsuz entegrasyon sağlayarak uzaktan izleme ve kontrol imkanı sunar.
- Gelişmiş Vektör Kontrol Algoritmaları – Motorlara hassas tork ve hız kontrolü sağlayarak daha stabil ve verimli çalışma sunar.
- Yüksek Aşırı Yük Kapasitesi – Ani yük değişimlerinde bile kararlı çalışmayı garanti eder, bu da üretim kesintilerini minimize eder.
- Enerji Tasarrufu Modları – Motorun çalışma koşullarına göre enerji tüketimini optimize ederek işletme maliyetlerini düşürür.
- Kompakt Tasarım ve Kolay Kurulum – Panolarda daha az yer kaplar ve montaj süresini kısaltır.
Neden Bu Ürünü Tercih Etmelisiniz?
Schneider Electric‘in kalitesi ve güvenilirliği ile öne çıkan ATV340D30N4E hız kontrol cihazı, endüstriyel uygulamalarınız için akıllı bir yatırımdır. Üstün teknik özellikleri, uzun ömürlü yapısı ve gelişmiş enerji verimliliği çözümleri ile işletmenizin operasyonel verimliliğini artırır. Endüstriyel standartlara tam uyumu ve yenilikçi teknolojisi sayesinde, makine parkurunuzun performansını maksimize ederken bakım maliyetlerinizi de düşürmenize yardımcı olur.
| Ürün serisi | Altivar Machine ATV340 |
|---|---|
| Ürün ya da bileşen tipi | Değişken hızlı sürücü |
| Ürüne özel uygulama | Machine |
| Model | Standart tip |
| Montaj Tipi | Duvara monte |
| Haberleşme port protokolü | Ethernet/IP |
| Seçenek kartı | Iletişim modülü, Profinet |
| Fazların ağ sayısı | 3 faz |
| Besleme frekansı | 50…60 Hz +/- 5 % |
| [Us] nominal besleme gerilimi | 380…480 V – 15…10 % |
| Nominal çıkış akımı | 61,5 A |
| Motor gücü kW | 37 kW için normal şart |
| Motor gücü hp | 50 hp için normal şart |
| EMC filtresi | Class C3 EMC filter integrated |
| IP koruma sınıfı | IP20 |
| Koruma sınıfı | UL tip 1 |
| Dijital giriş sayısı | 8 |
| Dijital giriş tipi | PTI güvenli tork kapatma: 0…30 kHz, 24 V DC (30 V) |
| Number of preset speeds | 16 önceden ayarlı hız |
| Dijital çıkış sayısı | 1,0 |
| Dijital çıkış tipi | Programmable output DQ1, DQ2 30 V DC 100 mA |
| Analog giriş sayısı | 3 |
| Analog giriş tipi | AI1 yazılım-yapılandırılabilir akım: 0…20 mA, empedans: 250 Ohm, çözünürlük 12 bit |
| Analog çıkış sayısı | 2 |
| Analog çıkış tipi | Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0…10 V DC empedans 470 Ohm, çözünürlük 10 bit |
| Röle çıkış sayısı | 3 |
| Röle çıkış tipi | Röle çıkışları R1A |
| Maksimum anahtarlama akımı | Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC |
| Minimum anahtarlama akımı | Röle çıkışı R1B: 5 mA -de 24 V DC |
| Fiziksel arayüz | 2 telli RS 485 |
| Konnektör tipi | 3 RJ45 |
| Erişim yöntemi | Slave Modbus RTU |
| Iletim hızı | 4.8 kbit/s |
| Iletim çerçevesi | RTU |
| Adreslerin sayısı | 1…247 |
| Veri biçimi | 8 bit, yapılandırılabilir tek, çift veya paritesiz |
| Polarizasyon tipi | Empedans yok |
| 4 quadrant operation possible | True |
| Asenkron motor kontrol profili | Değişken moment standardı |
| Senkron motor kontrol profili | Reluctance motor |
| Kirletme derecesi | 2 |
| Maximum output frequency | 0,599 kHz |
| Hızlanma ve yavaşlama rampaları | Linear adjustable separately from 0.01…9999 s |
| Motor kayma kompanzasyonu | Otomatik her türlü yük |
| Anahtarlama frekansı | 2…16 kHz ayarlanabilir |
| Nominal anahtarlama frekansı | 4 kHz |
| Durana kadar frenleme | DC enjeksiyon ile |
| Brake chopper integrated | True |
| Hat akımı | 66,2 A -de 380 V with internal line choke (normal şart) |
| Maksimum Giriş Akımı | 66,2 A |
| Maximum output voltage | 480 V |
| Görünen güç | 47,6 kVA -de 480 V (normal şart) |
| Maksimum geçici akım | 89,4 A süresince 60 s (normal şart) |
| Elektrikli bağlantı | Hat tarafı: vidalı terminal 35…50 mm²/AWG 3…AWG 1 |
| Muhtemel hat Isc | 50 kA |
| Base load current at high overload | 61,5 A |
| Base load current at low overload | 74,5 A |
| W cinsinden güç dağılımı | Doğal konveksiyon: 77 W -de 380 V 4 kHz (Ağır şart) |
| With safety function Safely Limited Speed (SLS) | True |
| With safety function Safe brake management (SBC/SBT) | True |
| With safety function Safe Operating Stop (SOS) | False |
| With safety function Safe Position (SP) | False |
| With safety function Safe programmable logic | False |
| With safety function Safe Speed Monitor (SSM) | False |
| With safety function Safe Stop 1 (SS1) | True |
| With sft fct Safe Stop 2 (SS2) | False |
| With safety function Safe torque off (STO) | True |
| With safety function Safely Limited Position (SLP) | False |
| With safety function Safe Direction (SDI) | False |
| Koruma tipi | Termal koruma: motor |
| Genişlik | 213,0 mm |
| Yükseklik | 660,0 mm |
| Derinlik | 262,0 mm |
| Ürün ağırlığı | 27,9 kg |
| Sürekli çıkış akımı | 74,5 A -de 4 kHz için normal şart |
| Çalışma konumu | Dikey +/- 10 derece |
| Ürün sertifikaları | UL |
| İşaretleme | CE |
| Standartlar | EN/IEC 61800-3 |
| Montaj stili | Soğutma bloklu |
| Elektromanyetik uyumluluk | Elektrostatik deşarj bağışıklık testi seviye 3 ‘e uygunIEC 61000-4-2 |
| Environmental class (during operation) | Class 3C3 according to IEC 60721-3-3 |
| Maximum acceleration under shock impact (during operation) | 150 m/s² at 11 ms |
| Maximum acceleration under vibrational stress (during operation) | 10 m/s² at 13…200 Hz |
| Maximum deflection under vibratory load (during operation) | 1.5 mm at 2…13 Hz |
| Permitted relative humidity (during operation) | Class 3K5 according to EN 60721-3 |
| Soğutma havası hacmi | 240,0 m3/h |
| Soğutmanın tipi | Zorlamalı konveksiyon |
| Aşırı gerilim kategorisi | Class III |
| Düzenleme döngüsü | Ayarlanabilir PID regülatör |
| Gürültü seviyesi | 63,5 dB |
| Ambient air transport temperature | -40…70 °C |
| Çalışma için ortam hava sıcaklığı | -15…50 °C olmadan (dikey konum) |
| Depolama ortam koşulları | -40…70 °C |
| Yalıtım | Güç ve kontrol arasındaki terminaller |
| Marka | Schneider Electric |
| Ürün | Hız Kontrol Cihazı |
| Çalışma Gerilimi | 400V |
| Güç Tüketimi | 30kW |
| Seri | ATV340 |
| Ampul Tipi | Ethernet |
