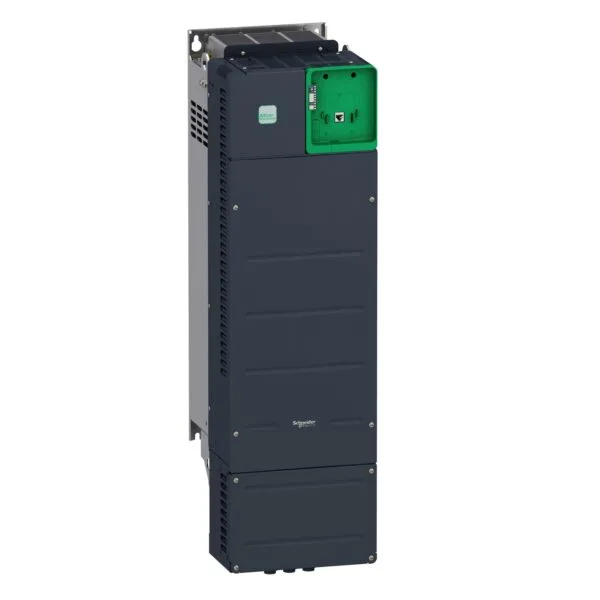

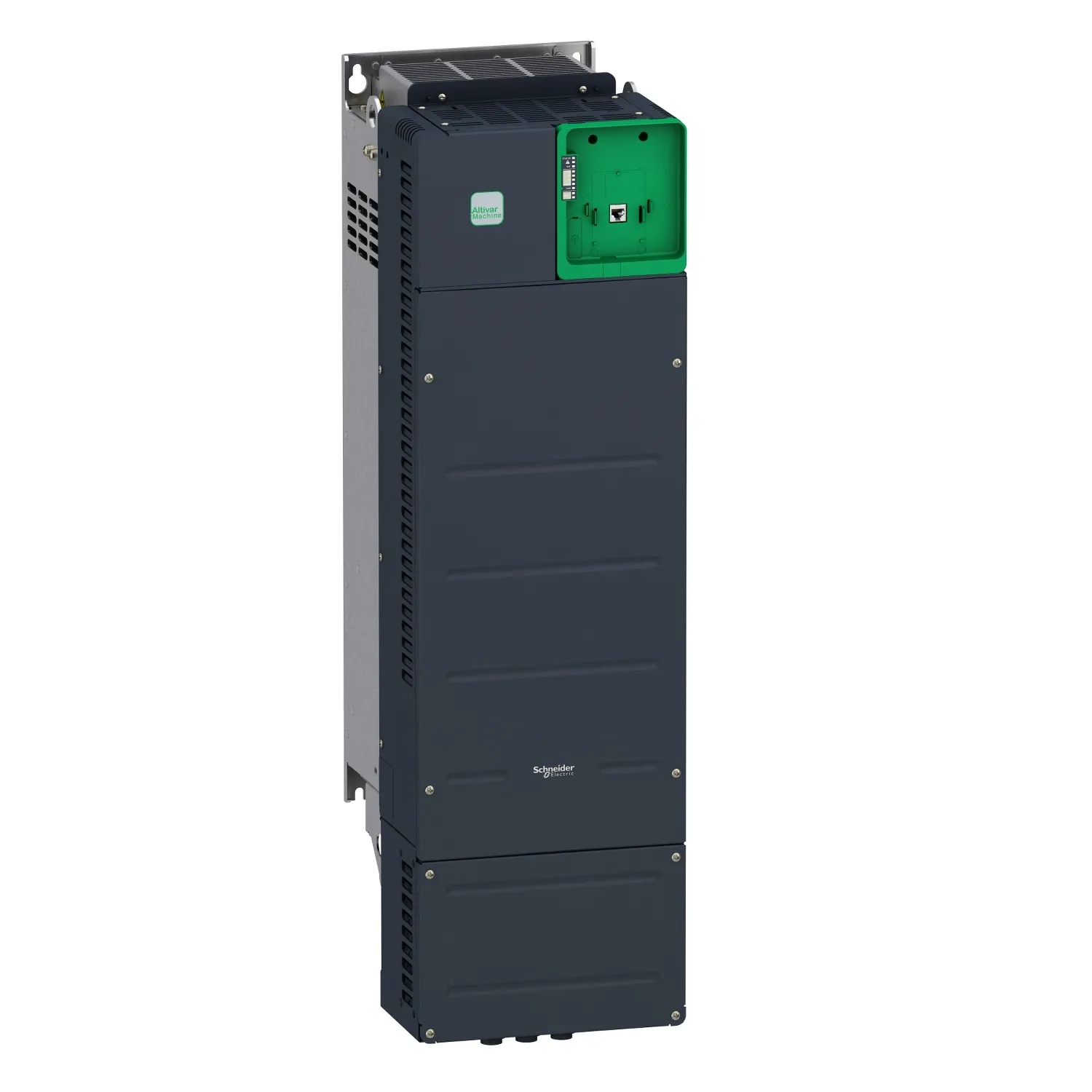

Schneider ATV-340D45N4E ATV340 Ethernet 45KW 400V Hız Kontrol Cihazı
Orijinal fiyat: 404.318,73 ₺.169.813,87 ₺Şu andaki fiyat: 169.813,87 ₺.
KDV Dahildir.
Stokta yok
Bu ürün şu anda stokta yok.
Endişelenmeyin! E-postanızı girin, stokta olduğu anda size haber verelim.
Ödeme Yöntemleri:
Endüstriyel otomasyonun vazgeçilmez bir parçası olan Schneider Electric‘in ATV340 Ethernet Hız Kontrol Cihazı serisi, makinelerinizin performansını optimize etmek ve enerji verimliliğini artırmak için tasarlanmıştır. Özellikle ağır sanayi uygulamalarında, hassas hız kontrolü gerektiren motorlu sistemlerde üstün performans sunan bu cihaz, 45KW gücünde ve 400V gerilim ile çalışabilmektedir. Gelişmiş Ethernet iletişimi sayesinde sahadaki diğer otomasyon bileşenleriyle kolayca entegre olur, merkezi kontrol ve izleme imkanı sunar. Enerji tasarrufu sağlayan gelişmiş algoritmaları ve dayanıklı yapısıyla endüstriyel projelerinizde güvenilir bir çözüm ortağıdır.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | Schneider Electric |
| Ürün Kodu | ATV340D45N4E |
| Ürün Tipi | Hız Kontrol Cihazı |
| Seri Adı | ATV340 |
| Nominal Güç | 45KW |
| Çalışma Gerilimi | 400V |
| İletişim Protokolü | Ethernet |
| Koruma Sınıfı | IP20 |
| Montaj Tipi | Duvar Tipi |
Kullanım Alanları
Bu gelişmiş hız kontrol cihazı, endüstriyel otomasyonun birçok alanında kritik rol oynamaktadır. Özellikle üretim hatlarında, konveyör sistemlerinde, pompaj uygulamalarında ve fan kontrolünde hassas hız ayarı sağlayarak verimliliği artırır. Ağır sanayi tesislerinde, gıda işleme sektöründe ve su arıtma sistemlerinde enerji tasarrufu ve operasyonel esneklik sunar.
- Üretim Hatları – Ürün taşıma ve işleme hızlarını hassas bir şekilde ayarlayarak üretim verimliliğini maksimize eder.
- Pompa ve Fan Kontrolü – İhtiyaca göre motor hızını ayarlayarak enerji tüketimini önemli ölçüde azaltır.
- Konveyör Sistemleri – Farklı ürünler için optimum taşıma hızları belirleyerek akıcı bir üretim süreci sağlar.
- Malzeme Taşıma – Ağır yüklerin taşınması sırasında kontrollü hızlanma ve yavaşlama ile güvenliği artırır.
- Proses Otomasyonu – Çeşitli endüstriyel proseslerde motor hızlarının hassas kontrolü ile istikrarlı çalışma koşulları oluşturur.
Öne Çıkan Özellikler
Schneider Electric ATV340 serisi, sunduğu yenilikçi özelliklerle standartların üzerine çıkar. Gelişmiş Ethernet iletişimi, uzaktan izleme ve kontrol imkanı sunarken, entegre güvenlik fonksiyonları operasyonel güvenliği en üst düzeye çıkarır. Kompakt tasarımı sayesinde panolarda daha az yer kaplar ve kolay montaj avantajı sunar.
- Ethernet İletişimi – Modbus TCP/IP ve EtherNet/IP gibi popüler protokolleri destekleyerek diğer otomasyon sistemleriyle sorunsuz entegrasyon sağlar.
- Entegre Güvenlik Fonksiyonları – STO (Safe Torque Off) gibi güvenlik özellikleri sayesinde acil durumlarda motorun güvenli bir şekilde durdurulmasını garanti eder.
- Enerji Tasarrufu – Gelişmiş kontrol algoritmaları sayesinde motorun çalışma koşullarına göre optimum enerji tüketimi sağlar.
- Kompakt Tasarım – Panolarda yerden tasarruf sağlayan ince ve modüler yapısı ile kolay kurulum imkanı sunar.
- Geniş Uygulama Yelpazesi – Farklı motor tipleri ve endüstriyel ihtiyaçlar için uyarlanabilir esnek yapıdadır.
Neden Bu Ürünü Tercih Etmelisiniz?
Schneider Electric‘in endüstriyel otomasyon alanındaki köklü tecrübesiyle üretilen ATV340D45N4E, güvenilirlik ve performansı bir arada sunar. Yüksek kaliteli bileşenleri ve sıkı kalite kontrol süreçleri sayesinde uzun ömürlü bir kullanım vaat eder. Endüstriyel standartlara tam uyumluluğu ve gelişmiş özellikleri ile projelerinizde verimliliği artırırken operasyonel maliyetlerinizi düşürmenize yardımcı olur.
| Ürün serisi | Altivar Machine ATV340 |
|---|---|
| Ürün ya da bileşen tipi | Değişken hızlı sürücü |
| Ürüne özel uygulama | Machine |
| Model | Standart tip |
| Montaj Tipi | Duvara monte |
| Haberleşme port protokolü | Modbus TCP |
| Seçenek kartı | Iletişim modülü, Profinet |
| Fazların ağ sayısı | 3 faz |
| Besleme frekansı | 50…60 Hz +/- 5 % |
| [Us] nominal besleme gerilimi | 380…480 V – 15…10 % |
| Nominal çıkış akımı | 88,0 A |
| Motor gücü kW | 55 kW için normal şart |
| Motor gücü hp | 75 hp için normal şart |
| EMC filtresi | Class C3 EMC filter integrated |
| IP koruma sınıfı | IP20 |
| Koruma sınıfı | UL tip 1 |
| Dijital giriş sayısı | 8 |
| Dijital giriş tipi | PTI güvenli tork kapatma: 0…30 kHz, 24 V DC (30 V) |
| Number of preset speeds | 16 önceden ayarlı hız |
| Dijital çıkış sayısı | 1,0 |
| Dijital çıkış tipi | Programmable output DQ1, DQ2 30 V DC 100 mA |
| Analog giriş sayısı | 3 |
| Analog giriş tipi | AI1 yazılım-yapılandırılabilir akım: 0…20 mA, empedans: 250 Ohm, çözünürlük 12 bit |
| Analog çıkış sayısı | 2 |
| Analog çıkış tipi | Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0…10 V DC empedans 470 Ohm, çözünürlük 10 bit |
| Röle çıkış sayısı | 3 |
| Röle çıkış tipi | Röle çıkışları R1A |
| Maksimum anahtarlama akımı | Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC |
| Minimum anahtarlama akımı | Röle çıkışı R1B: 5 mA -de 24 V DC |
| Fiziksel arayüz | 2 telli RS 485 |
| Konnektör tipi | 3 RJ45 |
| Erişim yöntemi | Slave Modbus RTU |
| Iletim hızı | 4.8 kbit/s |
| Iletim çerçevesi | RTU |
| Adreslerin sayısı | 1…247 |
| Veri biçimi | 8 bit, yapılandırılabilir tek, çift veya paritesiz |
| Polarizasyon tipi | Empedans yok |
| 4 quadrant operation possible | True |
| Asenkron motor kontrol profili | Sabit tork standartı |
| Senkron motor kontrol profili | Reluctance motor |
| Kirletme derecesi | 2 |
| Maximum output frequency | 0,599 kHz |
| Hızlanma ve yavaşlama rampaları | S, U veya özelleştirilmiş |
| Motor kayma kompanzasyonu | Sürekli mıknatıslı motor yasasında bulunmaz |
| Anahtarlama frekansı | 1…8 kHz ayarlanabilir |
| Nominal anahtarlama frekansı | 2,5 kHz |
| Durana kadar frenleme | DC enjeksiyon ile |
| Brake chopper integrated | True |
| Hat akımı | 97,2 A -de 380 V with internal line choke (normal şart) |
| Maksimum Giriş Akımı | 97,2 A |
| Maximum output voltage | 480 V |
| Görünen güç | 70 kVA -de 480 V (normal şart) |
| Maksimum geçici akım | 127,2 A süresince 60 s (normal şart) |
| Elektrikli bağlantı | Kontrol: vidalı terminal 0,75…1,5 mm²/AWG 18…AWG 16 |
| Muhtemel hat Isc | 50 kA |
| Base load current at high overload | 88,0 A |
| Base load current at low overload | 106,0 A |
| W cinsinden güç dağılımı | Doğal konveksiyon: 105 W -de 380 V 4 kHz (Ağır şart) |
| With safety function Safely Limited Speed (SLS) | True |
| With safety function Safe brake management (SBC/SBT) | True |
| With safety function Safe Operating Stop (SOS) | False |
| With safety function Safe Position (SP) | False |
| With safety function Safe programmable logic | False |
| With safety function Safe Speed Monitor (SSM) | False |
| With safety function Safe Stop 1 (SS1) | True |
| With sft fct Safe Stop 2 (SS2) | False |
| With safety function Safe torque off (STO) | True |
| With safety function Safely Limited Position (SLP) | False |
| With safety function Safe Direction (SDI) | False |
| Koruma tipi | Termal koruma: motor |
| Genişlik | 271,0 mm |
| Yükseklik | 908,0 mm |
| Derinlik | 309,0 mm |
| Ürün ağırlığı | 56,4 kg |
| Sürekli çıkış akımı | 106 A -de 4 kHz için normal şart |
| Çalışma konumu | Dikey +/- 10 derece |
| Ürün sertifikaları | UL |
| İşaretleme | CE |
| Standartlar | EN/IEC 61800-3 |
| Montaj stili | Soğutma bloklu |
| Elektromanyetik uyumluluk | Elektrostatik deşarj bağışıklık testi seviye 3 ‘e uygunIEC 61000-4-2 |
| Environmental class (during operation) | Class 3C3 according to IEC 60721-3-3 |
| Maximum acceleration under shock impact (during operation) | 150 m/s² at 11 ms |
| Maximum acceleration under vibrational stress (during operation) | 10 m/s² at 13…200 Hz |
| Maximum deflection under vibratory load (during operation) | 1.5 mm at 2…13 Hz |
| Permitted relative humidity (during operation) | Class 3K5 according to EN 60721-3 |
| Soğutma havası hacmi | 295,0 m3/h |
| Soğutmanın tipi | Zorlamalı konveksiyon |
| Aşırı gerilim kategorisi | Class III |
| Düzenleme döngüsü | Ayarlanabilir PID regülatör |
| Gürültü seviyesi | 62,4 dB |
| Ambient air transport temperature | -40…70 °C |
| Çalışma için ortam hava sıcaklığı | -15…50 °C olmadan (dikey konum) |
| Depolama ortam koşulları | -40…70 °C |
| Yalıtım | Güç ve kontrol arasındaki terminaller |
| Marka | Schneider Electric |
| Ürün | Hız Kontrol Cihazı |
| Çalışma Gerilimi | 400V |
| Fonksiyon | Hız Kontrol |
| Güç Tüketimi | 45kW |
| Seri | ATV340 |
| Ampul Tipi | D45N4E |
