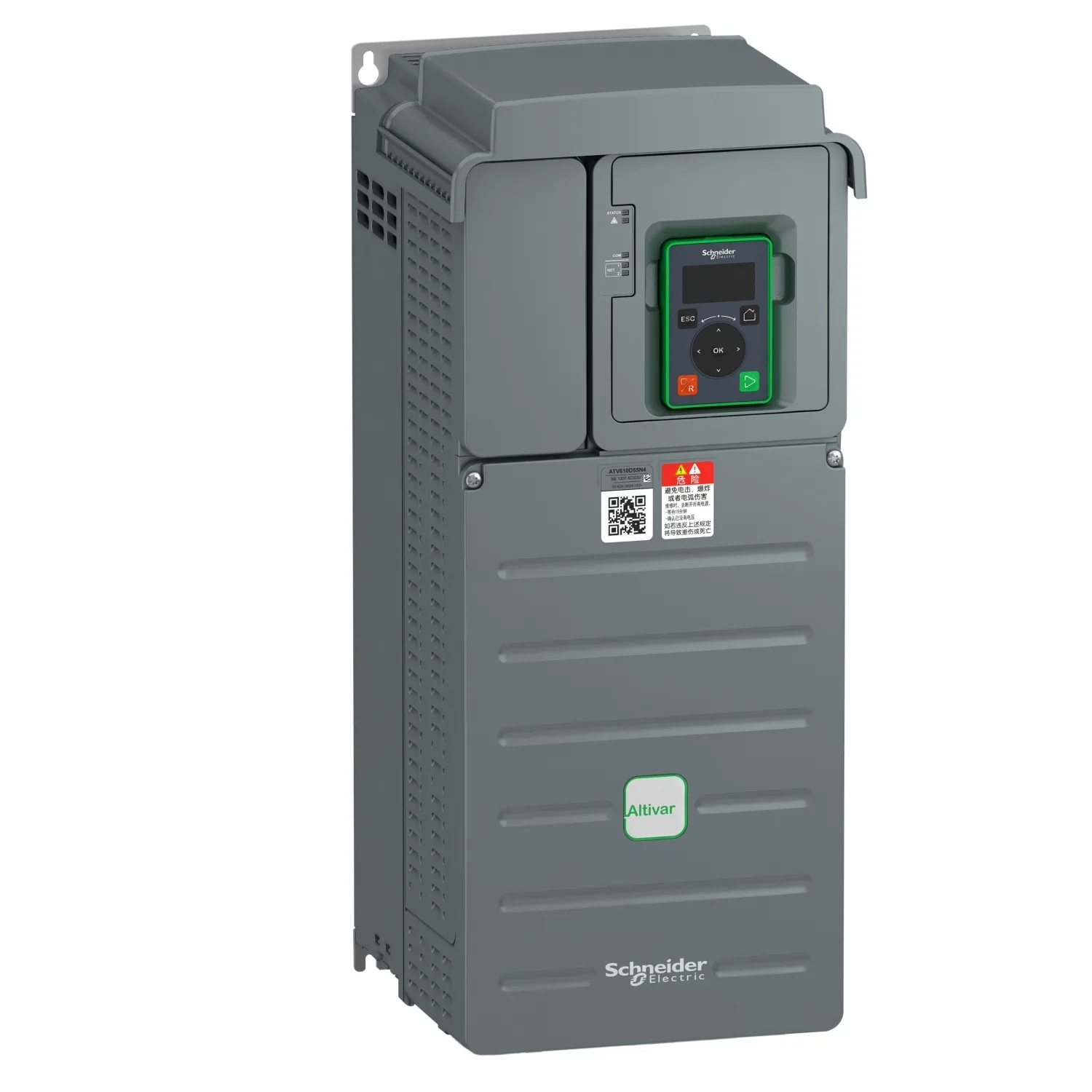

Schneider ATV610D22N4 22Kw Hız Kontrol Cihazı
163.746,96 ₺ Orijinal fiyat: 163.746,96 ₺.68.773,72 ₺Şu andaki fiyat: 68.773,72 ₺.
KDV Dahildir.
Stokta yok
Bu ürün şu anda stokta yok.
Endişelenmeyin! E-postanızı girin, stokta olduğu anda size haber verelim.
Ödeme Yöntemleri:
Endüstriyel otomasyonun vazgeçilmez bir parçası olan Schneider Electric‘in ATV610D22N4 modeli, 22 kW gücüyle öne çıkan gelişmiş bir hız kontrol cihazıdır. Bu ürün, elektrik motorlarının hızını hassas bir şekilde ayarlayarak enerji verimliliğini maksimize etmek ve operasyonel performansı optimize etmek için tasarlanmıştır. Özellikle ağır sanayi uygulamalarında, pompa ve fan sistemlerinde, konveyör bantlarında ve diğer değişken yüklü makinelerde devrim yaratan çözümler sunar. Yüksek güvenilirliği ve dayanıklı yapısıyla, zorlu endüstriyel ortamlarda bile kesintisiz çalışma garantisi verir. Schneider Electric kalitesiyle üretilen bu hız kontrol cihazı, yatırımınızın geri dönüşünü hızlandıran akıllı bir seçimdir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | Schneider Electric |
| Ürün Kodu | ATV610D22N4 |
| Güç | 22 kW |
| Gerilim | 380-415 V |
| Faz | 3 Faz |
| Frekans | 50/60 Hz |
| Koruma Sınıfı | IP21 |
| Çalışma Sıcaklığı | -10°C ila +50°C |
Kullanım Alanları
Schneider Electric ATV610D22N4 hız kontrol cihazı, geniş bir endüstriyel yelpazede üstün performans sergiler. Özellikle enerji tasarrufu gerektiren pompa ve fan uygulamalarında, su ve atık su arıtma tesislerinde, HVAC sistemlerinde ve genel imalat sanayinde tercih edilir. Makinelerin yük ve hız gereksinimlerine göre optimum çalışma koşullarını sağlayarak hem enerji tüketimini azaltır hem de ekipman ömrünü uzatır.
- Pompa ve Fan Kontrolü – Değişken akış ve basınç gerektiren sistemlerde hassas hız ayarı sağlar.
- HVAC Sistemleri – Binaların ısıtma, havalandırma ve iklimlendirme sistemlerinde enerji verimliliğini artırır.
- Konveyör Sistemleri – Üretim hatlarındaki malzeme taşıma hızını optimize eder.
- Ağır Sanayi Makineleri – Ağır yük altında çalışan motorların kontrolünü kolaylaştırır.
- Su ve Atık Su Arıtma – Pompa ve karıştırıcıların verimli çalışmasını sağlayarak operasyonel maliyetleri düşürür.
Öne Çıkan Özellikler
ATV610D22N4, gelişmiş teknolojisi ve kullanıcı dostu tasarımı ile öne çıkar. Entegre hata teşhis ve koruma fonksiyonları, operasyonel güvenliği en üst düzeye çıkarır. Enerji tasarrufu modları, elektrik faturalarında gözle görülür bir azalma sağlarken, geniş iletişim seçenekleri sayesinde otomasyon sistemleriyle kolayca entegre olur. Dayanıklı yapısı, zorlu endüstriyel ortamlarda bile uzun ömürlü ve kesintisiz hizmet sunar.
- Gelişmiş Enerji Tasarrufu – Motor hızını yüke göre otomatik ayarlayarak önemli ölçüde enerji tasarrufu sağlar.
- Yüksek Güvenilirlik ve Dayanıklılık – Zorlu endüstriyel koşullara dayanacak şekilde tasarlanmıştır, uzun ömürlüdür.
- Kolay Entegrasyon ve Kullanım – Standart iletişim protokolleri ile mevcut otomasyon sistemlerine sorunsuz entegre olur.
- Kapsamlı Koruma Fonksiyonları – Motoru ve cihazı aşırı yük, aşırı gerilim gibi durumlara karşı korur.
- Hassas Hız Kontrolü – Motor hızını çok hassas bir şekilde ayarlayarak operasyonel verimliliği artırır.
Neden Bu Ürünü Tercih Etmelisiniz?
Schneider Electric‘in ATV610D22N4 hız kontrol cihazı, endüstriyel tesisleriniz için akıllı bir yatırım fırsatıdır. Üstün mühendislik kalitesi, enerji verimliliği sağlayan gelişmiş özellikleri ve uzun ömürlü yapısıyla operasyonel maliyetlerinizi düşürürken, üretim süreçlerinizin güvenilirliğini artırır. Schneider Electric‘in küresel çapta tanınan marka güvencesi ve endüstriyel standartlara uygunluğu ile bu ürün, beklentilerinizi fazlasıyla karşılayacaktır.
Bu urun stokta yok. Benzer stoktaki urunler:
| Ürün serisi | Easy Altivar 610 |
|---|---|
| Ürün ya da bileşen tipi | Değişken hızlı sürücü |
| Ürün grubu | ATV610 |
| Model | Standart tip |
| Ürün varış yeri | Asenkron motorlar |
| Montaj Tipi | Pano montajı |
| IP koruma derecesi | IP20 |
| Soğutmanın tipi | Zorlamalı konveksiyon |
| Besleme frekansı | 50…60 Hz +/-5 % |
| Şebeke faz sayısı | 3 faz |
| [Us] nominal besleme gerilimi | 380…460 V – 15…10 % |
| Motor gücü kW | 22 kW için normal şart |
| Motor gücü hp | 30 hp için normal şart |
| Hat akımı | 41,9 A -de 380 V (normal şart) |
| MUHTEMEL HAT ISC | 22 kA |
| Görünen güç | 28,8 kVA -de 460 V (normal şart) |
| Sürekli çıkış akımı | 46,3 A -de 4 kHz için normal şart |
| Maksimum geçici akım | 50,9 A süresince 60 s (normal şart) |
| Asenkron Motor Kontrol Profili | Sabit tork standartı |
| Çıkış frekansı | 0,0001…0,5 kHz |
| Nominal anahtarlama frekansı | 4 kHz |
| Anahtarlama frekansı | 2…12 kHz ayarlanabilir |
| Önceden ayarlanmış hız sayısı | 16 önceden ayarlı hız |
| Haberleşme port protokolü | Modbus seri |
| Seçenek kartı | Yuva A: haberleşme kartı, Profibus DP V1 |
| Motor kayma kompanzasyonu | Bastırılabilir |
| Hızlanma ve yavaşlama rampaları | S, U veya özelleştirilmiş |
| Durana kadar frenleme | DC enjeksiyon ile |
| Koruma tipi | Termal koruma: motor |
| Frekans çözünürlüğü | Ekran birimi: 0,1 Hz |
| Elektrikli bağlantı | Kontrol, vidalı terminaller: 0,5…1,5 mm² |
| Konnektörün tipi | 1 RJ45 (uzak grafik terminali üzerinde) için Modbus seri |
| Fiziksel arayüz | 2 telli RS 485 için Modbus seri |
| İletim çerçevesi | RTU için Modbus seri |
| İletim hızı | 4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri |
| Polarizasyon tipi | Empedans yok için Modbus seri |
| Adreslerin sayısı | 1…247 için Modbus seri |
| Erişim yöntemi | Slave |
| Besleme | Dijital girişler için harici besleme: 24 V DC (19…30 V), |
| Yerel sinyalleme | Yerel diagnostik: 2 LED |
| Genişlik | 211 mm |
| Yükseklik | 495 mm |
| Derinlik | 232 mm |
| Ürün ağırlığı | 13,9 kg |
| Analog giriş sayısı | 3 |
| Analog giriş tipi | AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0…10 V DC, empedans: 30 kOhm, çözünürlük 12 bit |
| Dijital giriş sayısı | 6 |
| Dijital giriş tipi | DI1…DI6 programmable as logic input, 24 V DC ( |
| Giriş uyumluluğu | DI1…DI6: lojik giriş seviye 1 PLC ‘e uygunEN/IEC 61131-2 |
| Dijital giriş lojiği | Pozitif lojik (kaynak): DI1…DI6 yapılandırılabilir lojik giriş, |
| Analog çıkış sayısı | 2 |
| Analog çıkış tipi | Yazılım-yapılandırılabilir akım AQ1, AQ2: 0…20 mA, çözünürlük 10 bit |
| Örnekleme süresi | 5 ms +/- 0,1 msn (AI1, AI2, AI3) – analog giriş |
| Doğruluk | +/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş |
| Doğrusallık hatası | AI1, AI2, AI3: maksimum değerin +/- % 0,15’i için analog giriş |
| Röle çıkış sayısı | 3 |
| Röle çıkış tipi | Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles |
| Yenileme süresi | Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn) |
| Minimum anahtarlama akımı | Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC |
| Maksimum anahtarlama akımı | Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC |
| Yalıtım | Güç ve kontrol arasındaki terminaller |
| Yalıtım direnci | > 1 MOhm 1 dakika için topraklamaya 500 V DC |
| Gürültü seviyesi | 65 dB ‘e uygun86/188/EEC |
| W cinsinden güç dağılımı | 492 W(zorlamalı konveksiyon) -de 380 V 4 kHz |
| Soğutma havası hacmi | 215 m3/h |
| Çalışma konumu | Dikey +/- 10 derece |
| Elektromanyetik uyumluluk | Elektrostatik deşarj bağışıklık testi seviye 3 ‘e uygunIEC 61000-4-2 |
| Titreşim direnci | 1,5 mm Tepeden Tepeye (f= 2… 13 Hz) ‘e uygun IEC 60068-2-6 |
| Darbe dayanımı | 15 gn için 11 ms ‘e uygunIEC 60068-2-27 |
| Bağıl nem | 5…95 % yoğuşmasız ‘e uygunIEC 60068-2-3 |
| Çalışma için ortam hava sıcaklığı | -15…45 °C (olmadan) |
| Depolama ortam koşulları | -40…70 °C |
| Çevresel özellik | Kimyasal kirlilik direnci sınıf 3C3 ‘e uygunEN/IEC 60721-3-3 |
| Standartlar | EN/IEC 61800-3 |
| İşaretleme | CE |
| Marka | Schneider Electric |
| Ürün | Hız Kontrol Cihazı |
| Güç Tüketimi | 22kW |
| Seri | ATV610 |
| Ampul Tipi | D |
