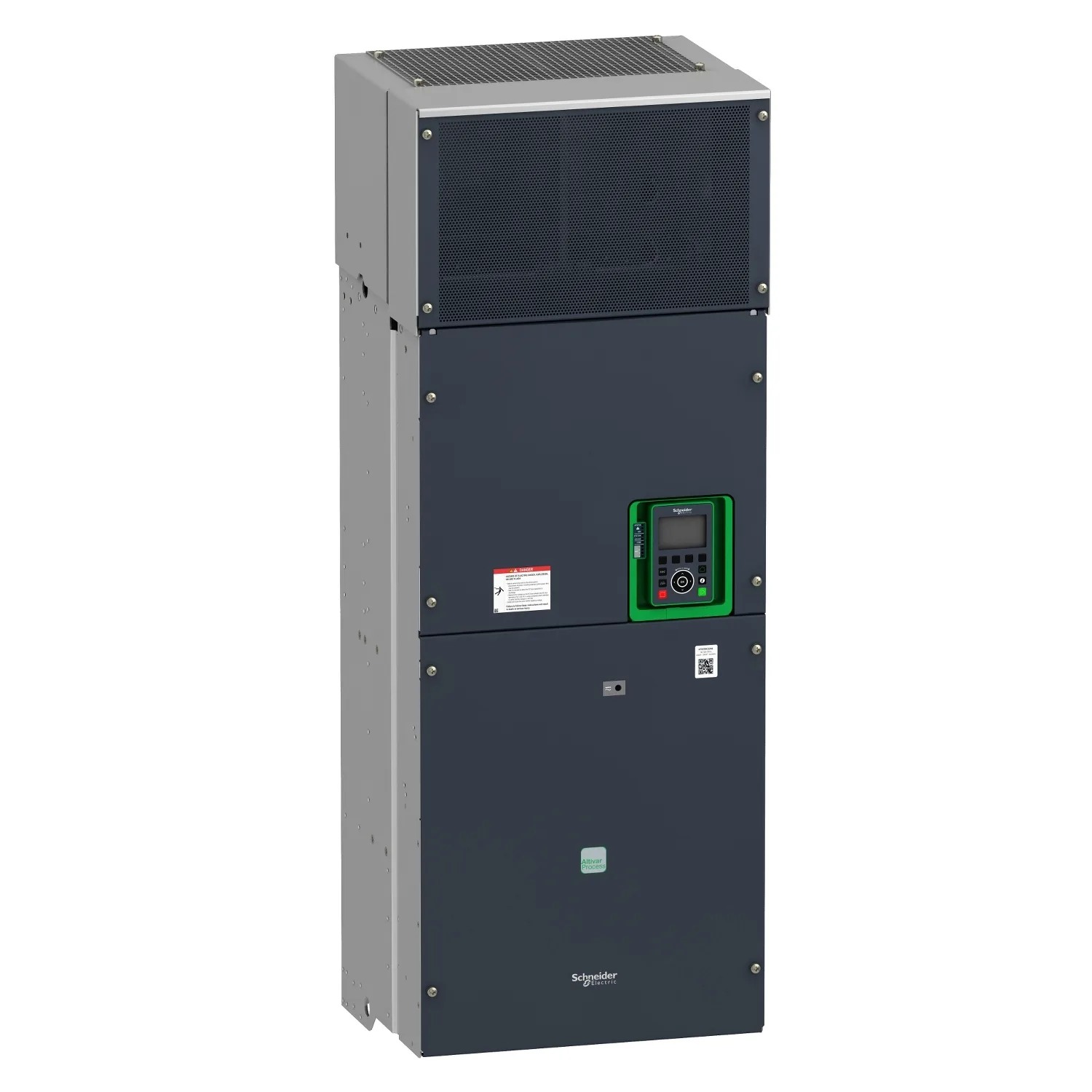

Schneider ATV630C22N4 220Kw Hız Kontrol Cihazı
1.244.951,34 ₺ Orijinal fiyat: 1.244.951,34 ₺.522.879,56 ₺Şu andaki fiyat: 522.879,56 ₺.
KDV Dahildir.
Sadece 1 adet kaldı
Ödeme Yöntemleri:
Schneider Electric‘in endüstriyel otomasyon alanındaki yenilikçi çözümlerinden biri olan ATV630C22N4 Hız Kontrol Cihazı, yüksek performanslı motor kontrolü ve enerji verimliliği sağlamak üzere tasarlanmıştır. Bu gelişmiş sürücü, özellikle ağır hizmet uygulamalarında motorların devirlerini hassas bir şekilde ayarlayarak operasyonel esnekliği artırır ve enerji tüketimini optimize eder. 220 kW gücüyle geniş bir uygulama yelpazesine hitap eden bu ürün, endüstriyel tesislerin verimliliğini ve güvenilirliğini en üst düzeye çıkarmak için ideal bir çözümdür. Schneider Electric kalitesi ve güvencesiyle sunulan ATV630 serisi, zorlu çalışma koşullarında bile üstün performans sergiler.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | Schneider Electric |
| Ürün Kodu | ATV630C22N4 |
| Ürün Tipi | Hız Kontrol Cihazı |
| Güç Kapasitesi | 220 kW |
| Besleme Gerilimi | 380-415 V |
| Kontrol Tipi | Vektör Kontrol |
| Koruma Sınıfı | IP21 |
| Çıkış Frekansı | 0.1 – 599 Hz |
| Aşırı Yük Kapasitesi | %150 için 60 saniye |
Kullanım Alanları
Schneider Electric ATV630C22N4 Hız Kontrol Cihazı, endüstriyel tesislerde geniş bir uygulama alanına sahiptir. Özellikle sürekli değişken hız gerektiren proseslerde, enerji tasarrufu ve hassas kontrol sağlamak amacıyla kullanılır. Bu cihaz, pompa ve fan uygulamalarından konveyör sistemlerine kadar birçok alanda verimliliği artırır.
- Pompa ve Fan Kontrolü – Su temini, HVAC sistemleri ve endüstriyel havalandırma gibi uygulamalarda enerji tasarrufu sağlar.
- Konveyör Sistemleri – Üretim hatlarındaki malzeme taşıma hızını optimize ederek verimliliği artırır.
- Karıştırıcılar ve Blenderlar – Proses gereksinimlerine göre hassas karıştırma hızları sunar.
- Ekstrüzyon Makineleri – Plastik ve kauçuk işleme sektöründe hassas hız kontrolü ile ürün kalitesini artırır.
- Vinç ve Asansör Sistemleri – Yük kaldırma ve indirme operasyonlarında yumuşak kalkış ve duruş sağlar.
Öne Çıkan Özellikler
ATV630C22N4, gelişmiş özellikleri ile endüstriyel otomasyon projelerinde öne çıkar. Enerji verimliliği, üstün motor kontrolü ve dayanıklılığı ile öne çıkan bu sürücü, operasyonel maliyetleri düşürmeye yardımcı olur.
- Gelişmiş Enerji Yönetimi – Motorun çalışma durumuna göre optimize edilmiş enerji tüketimi sunarak önemli ölçüde tasarruf sağlar.
- Hassas Vektör Kontrolü – Yük değişimlerine hızlı tepki vererek motorun her zaman optimum tork ve hızda çalışmasını garanti eder.
- Sağlam ve Dayanıklı Tasarım – Zorlu endüstriyel ortam koşullarına dayanacak şekilde üretilmiştir, uzun ömürlü kullanım sunar.
- Entegre Güvenlik Fonksiyonları – Acil durdurma gibi kritik güvenlik özellikleriyle operasyonel güvenliği en üst düzeye çıkarır.
- Kolay Kurulum ve Devreye Alma – Kullanıcı dostu arayüzü ve akıllı yapılandırma araçları sayesinde hızlı ve kolay kurulum imkanı sunar.
Neden Bu Ürünü Tercih Etmelisiniz?
Schneider Electric ATV630C22N4, endüstriyel uygulamalarınız için güvenilir, verimli ve yüksek performanslı bir hız kontrol çözümü sunar. Schneider Electric‘in küresel çapta tanınan kalitesi ve mühendislik uzmanlığı ile üretilen bu cihaz, en zorlu çalışma koşullarında bile kesintisiz hizmet verir. Endüstriyel standartlara tam uyumu ve sunduğu enerji tasarrufu avantajları ile operasyonel verimliliğinizi artırırken, uzun vadede maliyetlerinizi düşürmenize yardımcı olur.
| Ürün serisi | Altivar Process ATV600 |
|---|---|
| Ürün ya da bileşen tipi | Değişken hızlı sürücü |
| Ürüne özel uygulama | Proses ve altyapı |
| Ürün grubu | ATV630 |
| Model | Standart tip |
| Ürün varış yeri | Asenkron motorlar |
| IP koruma derecesi | IP00 ‘e uygun IEC 61800-5-1 |
| [Us] nominal besleme gerilimi | 380…480 V – 15…10 % |
| Soğutmanın tipi | Zorlamalı konveksiyon |
| Besleme frekansı | 50…60 Hz – 5…5 % |
| Motor gücü kW | 160 kW (Ağır şart) |
| Motor gücü hp | 350 hp normal şart |
| Hat akımı | 397 A -de 380 V (normal şart) |
| MUHTEMEL HAT ISC | 50 kA |
| Görünen güç | 247 kVA -de 480 V (normal şart) |
| Sürekli çıkış akımı | 302 A -de 2,5 kHz için Ağır şart |
| Maksimum geçici akım | 453 A süresince 60 s (Ağır şart) |
| Asenkron Motor Kontrol Profili | Sabit tork standartı |
| Hız kontrol cihazı çıkış frekansı | 0,1…500 Hz |
| Nominal anahtarlama frekansı | 2,5 kHz |
| Anahtarlama frekansı | 2,5…8 kHz değer kaybı faktörü ile |
| Güvenlik fonksiyonu | STO (güvenli tork kapatma) SIL 3 |
| Dijital giriş lojiği | Pozitif lojik (kaynak) (DI1…DI8), |
| Haberleşme port protokolü | Modbus TCP |
| Seçenek kartı | Yuva A: iletişim modülü, Profibus DP V1 |
| Montaj Tipi | Duvara monte |
| Fazların ağ sayısı | 3 faz |
| Dijital çıkış tipi | Röle çıkışları R1A, R1B, R1C 250 V AC 3000 mA |
| İzin verilebilir geçici akım güçlendirmesi | 1,1 x In süresince 60 s (normal şart) |
| Motor kayma kompanzasyonu | Ayarlanabilir |
| Hızlanma ve yavaşlama rampaları | 0.01 … 9999 s’den ayrı olarak doğrusal ayarlanabilir |
| Fiziksel arayüz | Ethernet |
| Durana kadar frenleme | DC enjeksiyon ile |
| Koruma tipi | Termal koruma: motor |
| İletim hızı | 10, 100 Mbits |
| Frekans çözünürlüğü | Ekran birimi: 0,1 Hz |
| İletim çerçevesi | RTU |
| Elektrikli bağlantı | Kontrol: çıkarılabilir vidalı terminaller 0,5…1,5 mm²/AWG 20…AWG 16 |
| Konnektörün tipi | RJ45 (uzak grafik terminali üzerinde) için Ethernet/Modbus TCP |
| Veri biçimi | 8 bit, yapılandırılabilir tek, çift veya paritesiz |
| Polarizasyon tipi | Empedans yok |
| Değiştirme modu | Yarım duplex, tam duplex, otomatik anlaşma Ethernet/Modbus TCP |
| Adreslerin sayısı | 1…247 için Modbus seri |
| Erişim yöntemi | Slave Modbus TCP |
| Besleme | Dijital girişler için harici besleme: 24 V DC (19…30 V), |
| Yerel sinyalleme | Yerel diagnostik: 3 LED |
| Genişlik | 440 mm |
| Yükseklik | 1195 mm |
| Derinlik | 380 mm |
| Ürün ağırlığı | 172 kg |
| Analog giriş sayısı | 3 |
| Analog giriş tipi | AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0…10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit |
| Dijital giriş sayısı | 8 |
| Dijital giriş tipi | DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC ( |
| Giriş uyumluluğu | DI1…DI6: Dijital giriş seviye 1 PLC ‘e uygunEN/IEC 61131-2 |
| Analog çıkış sayısı | 2 |
| Analog çıkış tipi | Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0…10 V DC empedans 470 Ohm, çözünürlük 10 bit |
| Örnekleme süresi | 2 ms +/- 0,5 msn (DI1…DI4) – Dijital giriş |
| Doğruluk | +/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş |
| Doğrusallık hatası | AI1, AI2, AI3: maksimum değerin +/- % 0,15’i için analog giriş |
| Röle çıkış sayısı | 3 |
| Röle çıkış tipi | Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles |
| Yenileme süresi | Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn) |
| Minimum anahtarlama akımı | Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC |
| Maksimum anahtarlama akımı | Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC |
| Yalıtım | Güç ve kontrol arasındaki terminaller |
| Maksimum çıkış frekansı | 500 kHz |
| Maksimum Giriş Akımı | 397,0 A |
| Motor Güç Aralığı AC-3 | 110…220 kW -de 380…440 V 3 faz |
| Set başına Miktar | 1 |
| Muhafaza montajı | Duvara monte |
| Yalıtım direnci | > 1 MOhm 1 dakika için topraklamaya 500 V DC |
| Gürültü seviyesi | 73 dB |
| W cinsinden güç dağılımı | Zorlamalı konveksiyon: 5030 W |
| Soğutma havası hacmi | 860 m3/h |
| Çalışma konumu | Dikey +/- 10 derece |
| Elektromanyetik uyumluluk | Elektrostatik deşarj bağışıklık testi seviye 3 ‘e uygunIEC 61000-4-2 |
| Titreşim direnci | 1,5 mm Tepeden Tepeye (f= 2… 13 Hz) ‘e uygun IEC 60068-2-6 |
| Darbe dayanımı | 15 gn için 11 ms ‘e uygunIEC 60068-2-27 |
| Bağıl nem | 5…95 % yoğuşmasız ‘e uygunIEC 60068-2-3 |
| Çalışma için ortam hava sıcaklığı | -10…40 °C (olmadan) |
| Depolama ortam koşulları | -25…70 °C |
| Standartlar | UL 508C |
| Ürün sertifikaları | TÜV |
| İşaretleme | CE |
| Aşırı gerilim kategorisi | III |
| Düzenleme döngüsü | Ayarlanabilir PID regülatör |
| Kirletme derecesi | 2 |
| Marka | Schneider Electric |
| Ürün | Hız Kontrol Cihazı |
| Fonksiyon | Hız Kontrol |
| Güç Tüketimi | 220KW |
| Seri | ATV630 |
