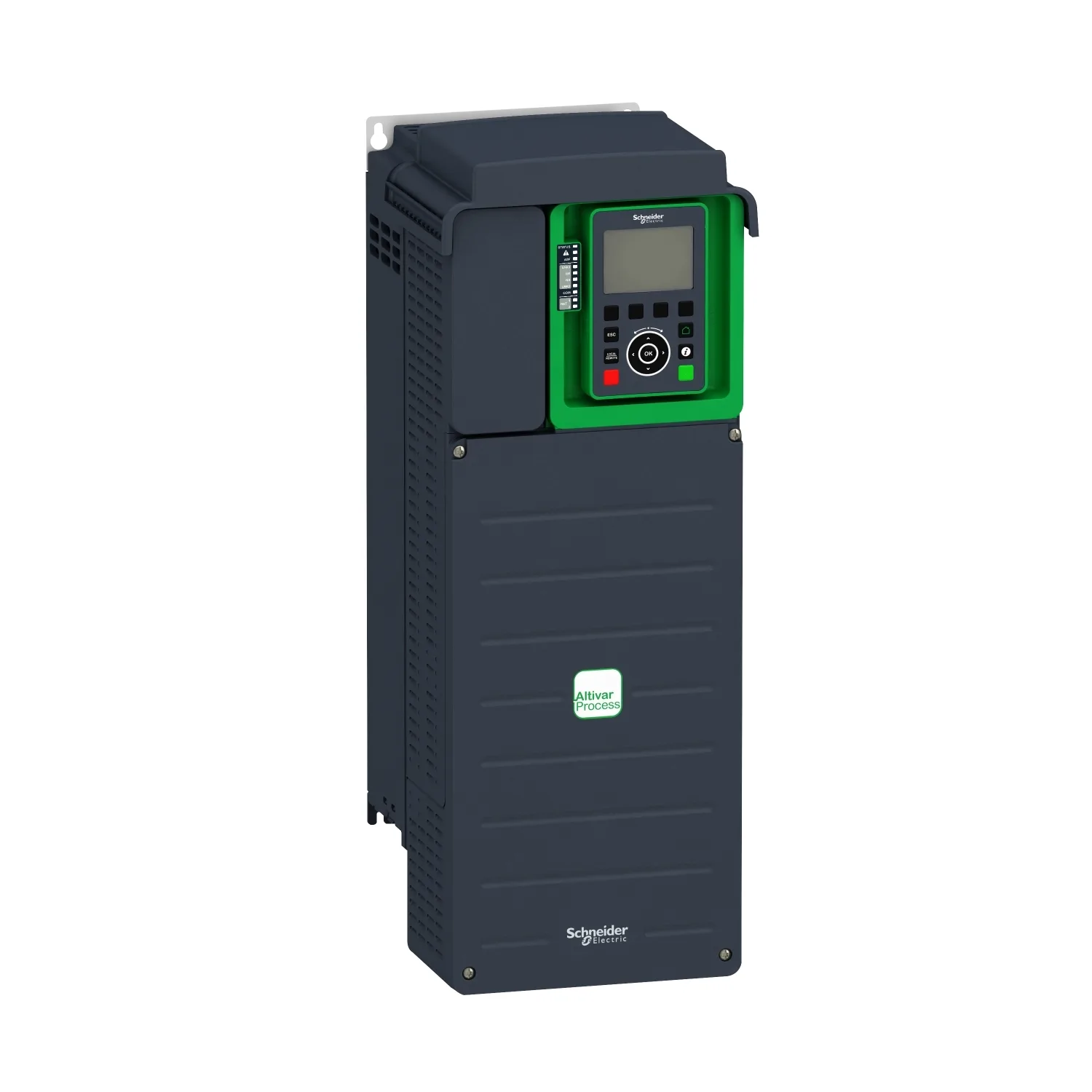

Schneider ATV930D22N4 ATVPROCESS 22Kw 400V/480V Hız Kontrol Cihazı

Stok kodu: ATV930D22N4

Orijinal fiyat: 244.586,37 ₺.Şu andaki fiyat: 102.726,28 ₺.

KDV Dahildir.

Sadece 1 adet kaldı

Kargo: Ödeme adımında15.000₺ üzeri ücretsiz
Resmi SatıcıT.C. Ticaret Bakanlığı ETBİS Kayıtlı
Yarın Kargoda14:00'e kadar sipariş
Toplu teklif20.000₺+ siparişlerde
30 Şu anda bu ürünü izleyen kişiler!

Ödeme Yöntemleri:

odeme metodlari

Endüstriyel otomasyonun vazgeçilmez bir parçası olan Schneider Electric‘in ATVPROCESS serisi hız kontrol cihazları, makinelerinizin performansını optimize etmek ve enerji verimliliğini en üst düzeye çıkarmak için tasarlanmıştır. Özellikle ATV930D22N4 modeli, 22 kW gücü ve 400V/480V çalışma gerilimi ile zorlu endüstriyel uygulamalar için ideal bir çözümdür. Bu gelişmiş sürücü, hassas hız kontrolü, gelişmiş tork yönetimi ve kapsamlı koruma özellikleri sunarak üretim süreçlerinizde güvenilirlik ve verimlilik sağlar. Karmaşık proseslerinizi kolaylaştırmak ve operasyonel maliyetlerinizi düşürmek için tasarlanmış bu cihaz, endüstriyel standartlara uygunluğu ve Schneider Electric’in kalitesiyle öne çıkmaktadır.

Teknik Özellikler

Özellik Değer
Marka Schneider Electric
Ürün Kodu ATV930D22N4
Ürün Serisi ATVPROCESS
Güç Kapasitesi 22 kW
Çalışma Gerilimi 400V / 480V
Tip Hız Kontrol Cihazı

Kullanım Alanları

Bu yüksek performanslı hız kontrol cihazı, geniş bir endüstriyel yelpazede kritik uygulamalar için tasarlanmıştır. Özellikle hassas kontrol gerektiren proseslerde, enerji tasarrufu sağlamak ve ekipman ömrünü uzatmak amacıyla kullanılır. Otomasyon sistemlerinde verimliliği artırmak için ideal bir seçenektir.

  • Ağır Sanayi Uygulamaları – Yüksek tork gerektiren motorların hassas kontrolü için kullanılır.
  • Proses Otomasyonu – Üretim hatlarında akış, basınç ve hız gibi parametrelerin optimize edilmesini sağlar.
  • Pompa ve Fan Kontrolü – Enerji verimliliğini artırmak için pompa ve fan hızlarının ayarlanmasında kullanılır.
  • Asansör ve Vinç Sistemleri – Güvenli ve yumuşak kalkış/duruş sağlayarak konforu artırır.
  • Malzeme Taşıma Sistemleri – Konveyör bantları gibi sistemlerde hassas hız kontrolü sunar.

Öne Çıkan Özellikler

Schneider Electric ATV930D22N4, gelişmiş teknolojisi ve kullanıcı dostu tasarımı ile öne çıkar. Bu hız kontrol cihazı, endüstriyel ihtiyaçlara yönelik kapsamlı çözümler sunarak operasyonel verimliliği en üst düzeye çıkarmayı hedefler.

  • Gelişmiş Tork Kontrolü – Düşük hızlarda bile yüksek ve kararlı tork sağlayarak zorlu kalkışlar ve yük değişimlerinde üstün performans sunar.
  • Enerji Tasarrufu – Motor hızını yüke göre optimize ederek önemli ölçüde enerji tasarrufu sağlar, bu da işletme maliyetlerini düşürür.
  • Kapsamlı Koruma Fonksiyonları – Aşırı gerilim, düşük gerilim, aşırı akım, aşırı ısınma gibi durumlara karşı gelişmiş koruma mekanizmaları ile motor ve sürücü güvenliğini maksimize eder.
  • Esnek Bağlantı Seçenekleri – Farklı otomasyon sistemleriyle kolay entegrasyon için çeşitli iletişim protokollerini destekler.
  • Dayanıklı Tasarım – Zorlu endüstriyel ortamlarda uzun ömürlü ve güvenilir çalışma performansı sunacak şekilde tasarlanmıştır.

Neden Bu Ürünü Tercih Etmelisiniz?

Schneider Electric‘in kalitesi ve güvenilirliği ile üretilen ATV930D22N4 hız kontrol cihazı, endüstriyel tesisleriniz için akıllı bir yatırımdır. Gelişmiş teknolojisi, enerji verimliliği sağlayan özellikleri ve kapsamlı koruma mekanizmaları sayesinde operasyonel maliyetlerinizi düşürürken, üretim süreçlerinizin güvenilirliğini ve performansını artırır. Endüstriyel standartlara tam uyumu ve uzun ömürlü yapısı ile bu ürün, geleceğe yönelik güvenli ve verimli bir çözüm sunar.

Ürün serisiAltivar Process ATV900
Cihaz uygulamasıEndüstriyel uygulama
Ürün ya da bileşen tipiDeğişken hızlı sürücü
Ürün varış yeriSenkron motorlar
Ürüne özel uygulamaEndüstriyel süreç
Şebeke faz sayısı3 faz
Montaj TipiDuvara monte
Haberleşme port protokolüModbus seri
[Us] nominal besleme gerilimi380…480 V – 15…10 %
Motor gücü kW22,0 kW için normal şart
Motor gücü hp30,0 hp için normal şart
Sürekli çıkış akımı46,3 A -de 4 kHz için normal şart
EMC filtresiEntegre
IP koruma sınıfıIP21
Koruma sınıfıUL tip 1
Seçenek ModülüYuva A: iletişim modülü için Profibus DP V1
Dijital giriş lojiğiPozitif lojik (kaynak) (DI1…DI8),
Asenkron Motor Kontrol ProfiliDeğişken moment standardı
Maksimum çıkış frekansı599 Hz
Anahtarlama frekansı2…16 kHz ayarlanabilir
Nominal anahtarlama frekansı4 kHz
Hat akımı39,6 A -de 380 V (normal şart)
Görünen güç28,6 kVA -de 480 V (normal şart)
Maksimum geçici akım55,6 A süresince 60 s (normal şart)
Şebeke frekansı50…60 Hz
MUHTEMEL HAT ISC50 kA
Dijital giriş sayısı10
Dijital giriş tipiDI1…DI8 programlanabilir, 24 V DC (
Dijital çıkış sayısı2
Dijital çıkış tipiLojik çıkış DQ+ 0…1 kHz
Analog giriş sayısı3
Analog giriş tipiAI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0…10 V DC, empedans: 30 kOhm, çözünürlük 12 bit
Analog çıkış sayısı2
Analog çıkış tipiYazılım-yapılandırılabilir gerilim AQ1, AQ2: 0…10 V DC empedans 470 Ohm, çözünürlük 10 bit
Röle çıkış sayısı3
Röle çıkış tipiYapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles
Maksimum anahtarlama akımıRöle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Minimum anahtarlama akımıRöle çıkışı R1, R2, R3: 5 mA -de 24 V DC
Fiziksel arayüzEthernet
Konnektör tipi2 RJ45
Erişim yöntemiSlave Modbus TCP
İletim hızı10, 100 Mbit/sn için Ethernet IP/Modbus TCP
İletim çerçevesiRTU
Adreslerin sayısı1…247 için Modbus seri
Veri biçimi8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri
Polarizasyon tipiEmpedans yok için Modbus seri
Hızlanma ve yavaşlama rampaları0.01 … 9999 s’den ayrı olarak doğrusal ayarlanabilir
Motor kayma kompanzasyonuAyarlanabilir
Durana kadar frenlemeDC enjeksiyon ile
Maksimum Giriş Akımı39,6 A
Maksimum çıkış voltajı480,0 V
Göreceli simetrik ağ frekans toleransı5 %
Yüksek yükte taban yük akımı39,2 A
Düşük aşırı yükte taban yükü akımı46,3 A
W cinsinden güç dağılımıDoğal konveksiyon: 68 W -de 380 V 4 kHz
Koruma tipiTermal koruma: motor
Set başına Miktar1
Genişlik211 mm
Yükseklik545,9 mm
Derinlik235 mm
Ürün ağırlığı14,3 kg
Elektrikli bağlantıKontrol: vidalı terminal 0,5…1,5 mm²/AWG 20…AWG 16
Değiştirme moduYarım duplex, tam duplex, otomatik anlaşma Ethernet IP/Modbus TCP
BeslemeDijital girişler için harici besleme: 24 V DC (19…30 V),
Yerel sinyallemeYerel diagnostik: 3 LED (tek/iki renkli)
Giriş uyumluluğuDI1…DI8: Dijital giriş seviye 1 PLC ‘e uygunEN/IEC 61131-2
Örnekleme süresi2 ms +/- 0,5 msn (DI1…DI8) – Dijital giriş
Doğruluk+/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş
Doğrusallık hatasıAI1, AI2, AI3: maksimum değerin +/- % 0,15’i için analog giriş
Yenileme süresiRöle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn)
YalıtımGüç ve kontrol arasındaki terminaller
Çalışma konumuDikey +/- 10 derece
Ürün sertifikalarıCSA
İşaretlemeCE
StandartlarUL 508C
Montaj stiliMuhfazalı
Elektromanyetik uyumlulukElektrostatik deşarj bağışıklık testi seviye 3 ‘e uygunIEC 61000-4-2
Çevre Sınıfı (operasyon sırasında)Class 3C3 göre IEC 60721-3-3
Şok etkisi altında maksimum hızlanma (çalışma sırasında)150 m/s² at 11 ms
Titreşim stresi altında maksimum hızlanma (çalışma sırasında)10 m/s² at 13…200 Hz
Titreşimli yük altında maksimum sapma (çalışma sırasında)1.5 mm at 2…13 Hz
Soğutma havası hacmi215 m3/h
Aşırı gerilim kategorisiIII
Düzenleme döngüsüAyarlanabilir PID regülatör
Yalıtım direnci> 1 MOhm 1 dakika için topraklamaya 500 V DC
Gürültü seviyesi59,5 dB
Titreşim direnci1,5 mm Tepeden Tepeye (f= 2… 13 Hz) ‘e uygun IEC 60068-2-6
Darbe dayanımı15 gn için 11 ms ‘e uygunIEC 60068-2-27
Çevresel özellikKimyasal kirlilik direnci sınıf 3C3 ‘e uygunEN/IEC 60721-3-3
Bağıl nem5…95 % yoğuşmasız ‘e uygunIEC 60068-2-3
Çalışma için ortam hava sıcaklığı-15…50 °C (olmadan)
Kirletme derecesi2
Ortam hava taşıma sıcaklığı-40…70 °C
Depolama ortam koşulları-40…70 °C
Marka
ÜrünHız Kontrol Cihazı
Çalışma Gerilimi400V/480V
Güç Tüketimi22kW
SeriATV930
