Termik Röle Nedir? Ayarı Nasıl Yapılır?

Elektrik motorlarının korunması, endüstriyel tesislerde kesintisiz üretim ve güvenlik açısından kritik öneme sahiptir. Termik röle, motorları aşırı yük ve faz kaybı gibi durumlara karşı koruyan temel güvenlik elemanlarından biridir. Bu yazıda termik röle nedir, nasıl çalışır, nasıl ayarlanır gibi tüm detayları bulacaksınız.

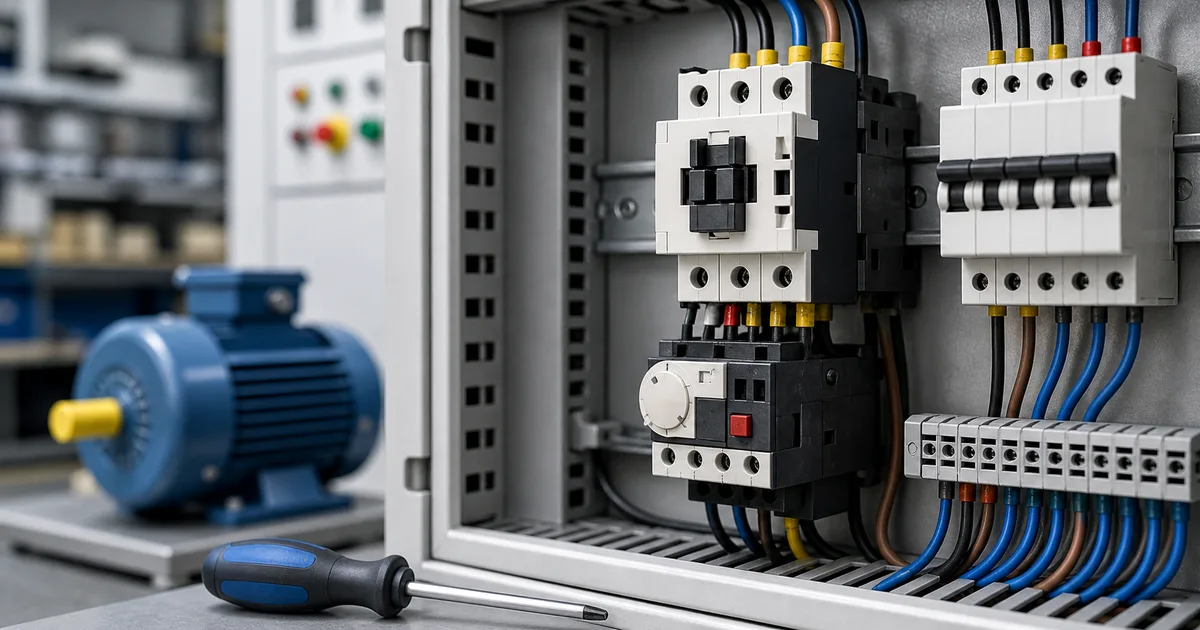

Termik Röle Nedir?

Termik röle, elektrik motorlarını aşırı akıma karşı koruyan elektro-mekanik bir cihazdır. Motor anma akımının üzerinde bir akım çektiğinde, termik röle devreye girerek kontaktörün bobinini devre dışı bırakır ve motoru durdurur.

Termik röleler genellikle güç kontaktörleri ile birlikte kullanılır ve motor koruma sisteminin vazgeçilmez parçasıdır. Kompakt yapısı, ayarlanabilir akım değerleri ve ekonomik fiyatı sayesinde endüstride yaygın olarak tercih edilir.

Termik Röle Çalışma Prensibi

Termik rölenin çalışma prensibi bimetal teknolojisine dayanır. İki farklı genleşme katsayısına sahip metal levhalar birbirine kaynatılarak bimetal şerit oluşturulur.

Çalışma Mekanizması

• Normal Çalışma: Motor anma akımında çalışırken bimetal şerit hafifçe ısınır ancak kontak durumunu değiştirmez
• Aşırı Yük: Motor anma akımının üzerinde akım çektiğinde bimetal şerit daha fazla ısınır
• Eğilme: Farklı genleşme katsayıları nedeniyle şerit eğilir ve mekanik kilidi serbest bırakır
• Trip: Kontak açılır ve kontaktör bobini devre dışı kalır, motor durur
• Soğuma: Bimetal soğuduktan sonra manuel veya otomatik reset ile devreye alınabilir

Bu termal koruma prensibi, motorun I²t karakteristiğine uygun olarak çalışır ve kısa süreli aşırı yükler sırasında gereksiz trip’leri engeller.

Termik Röle Seçimi Nasıl Yapılır?

Doğru termik röle seçimi, motor korumasının etkinliği açısından hayati önem taşır. Seçim yaparken dikkate almanız gereken temel kriterler:

1. Motor Anma Akımı

Termik rölenin ayar aralığı, motor anma akımını içermelidir. Örneğin 10A nominal akımlı bir motor için 7-10A veya 9-13A ayar aralıklı termik röle seçilebilir.

2. Kontaktör Uyumluluğu

Termik röleler genellikle belirli kontaktör serilerine uyumlu olarak üretilir. Kontaktörünüzün markası ve modeline uygun termik röle seçmelisiniz.

3. Trip Sınıfı

Motorun çalışma koşullarına göre uygun trip sınıfını (Class 10, 20 veya 30) seçmelisiniz.

4. Reset Tipi

• Manuel Reset: Trip sonrası manuel müdahale gerekir, daha güvenli
• Otomatik Reset: Soğuma sonrası otomatik devreye girer, uzaktan kontrol uygulamalarında tercih edilir

Kontaktör seçim hesaplayıcımızı kullanarak motorunuza uygun kontaktör ve termik röle kombinasyonunu kolayca belirleyebilirsiniz.

Termik Röle Akım Ayarı Nasıl Yapılır?

Termik röle akım ayarı, motor korumasının doğru çalışması için kritik öneme sahiptir. İşte adım adım ayar prosedürü:

Ayar Adımları

1. Motor Akımını Tespit Edin: Motor etiketinden veya ölçüm yaparak nominal akımı belirleyin
2. Ayar Düğmesini Çevirin: Termik röle üzerindeki ayar düğmesini motor anma akımına ayarlayın
3. Test Edin: Motoru normal yük altında çalıştırarak gerçek çekilen akımı ölçün
4. İnce Ayar Yapın: Gerekirse ayarı %5-%10 tolerans içinde optimize edin
5. Kontrol Edin: Ayar sonrası termik rölenin test butonuna basarak mekanik çalışmasını kontrol edin

Önemli Notlar

• Termik röle akımı asla motor anma akımından düşük ayarlanmamalıdır
• Çevresel sıcaklık 40°C’nin üzerindeyse kompanzasyon yapılmalıdır
• Yıldız-üçgen starter sistemlerde termik röle üçgen akımına göre ayarlanmalıdır
• Uzun süre tam yükte çalışan motorlarda %100 akım değeri kullanılmalıdır

Termik Röle Trip Sınıfları (Class 10, 20, 30)

Trip sınıfı, termik rölenin 7.2 × Ie (ayar akımı) durumunda ne kadar sürede açacağını belirtir. Bu standart IEC 60947-4-1 tarafından tanımlanmıştır.

Class 10

• Trip Süresi: 4-10 saniye arası
• Uygulama: Normal start akımı ve kısa start süresi olan motorlar
• Örnek: Fanlar, pompalar, konveyörler

Class 20

• Trip Süresi: 6-20 saniye arası
• Uygulama: Orta start akımı ve start süresi olan motorlar
• Örnek: Kompresörler, makineler, karıştırıcılar

Class 30

• Trip Süresi: 9-30 saniye arası
• Uygulama: Yüksek start akımı ve uzun start süresi olan motorlar
• Örnek: Kırıcılar, ağır yüklü pompalar, santrifüjler

Yanlış trip sınıfı seçimi, motorun start anında termik rölenin gereksiz trip yapmasına veya yeterli koruma sağlayamamasına neden olur.

Termik Röle Bağlantı Şeması

Termik röle bağlantısı, kontaktör ile motor arasına seri bağlanarak yapılır. Temel bağlantı elemanları:

Güç Devresi Bağlantısı

• Giriş Terminalleri (1-3-5): Kontaktör çıkış terminallerine bağlanır
• Çıkış Terminalleri (2-4-6): Motor bobinine bağlanır
• Tüm Fazlar: Her üç faz da termik röleden geçmelidir

Kontrol Devresi Bağlantısı

• NC Kontak (95-96): Normal durumda kapalı, trip durumunda açılır
• NO Kontak (97-98): Normal durumda açık, trip durumunda kapanır
• Kumanda: NC kontak kontaktör bobini ile seri bağlanır

Tipik bir direkt start şemasında termik rölenin NC kontağı, stop butonu ile seri olarak kontaktör bobini devresine bağlanır. Trip durumunda bu kontak açılır ve motoru durdurur.

Termik Röle vs Motor Koruma Şalteri

Motor korumasında termik röle mi yoksa motor koruma şalteri mi kullanmalısınız? Her iki cihazın avantajları ve dezavantajları:

Termik Röle

Avantajları:

• Ekonomik fiyat
• Kompakt boyut
• Kontaktöre kolay montaj
• Aşırı yük koruması
• Faz kaybı koruması

Dezavantajları:

• Kısa devre koruması yok (ek sigorta/otomatik gerekli)
• Manuel müdahale gerektirir
• Mekanik aşınma
• Sıcaklık kompanzasyonu sınırlı

Motor Koruma Şalteri

Avantajları:

• Kısa devre koruması dahil
• Manuel açma/kapama imkanı
• Daha hassas ayar
• Uzun ömür
• Tek cihazda tüm koruma

Dezavantajları:

• Daha yüksek maliyet
• Daha büyük montaj alanı
• Yine de kontaktör gerektirir (büyük motorlarda)

Sonuç: Küçük ve orta güçlü motorlarda (30 kW’ye kadar) termik röle + kontaktör kombinasyonu ekonomik ve yeterlidir. Büyük güçlü motorlarda veya kritik uygulamalarda motor koruma şalteri tercih edilmelidir.

Termik Röle Arıza Sebepleri ve Çözümleri

Termik röle sistemlerinde karşılaşılan yaygın problemler ve çözüm önerileri:

1. Sık Sık Trip Yapıyor

Sebepler:

• Akım ayarı çok düşük
• Motor aşırı yüklü
• Yanlış trip sınıfı seçimi
• Yüksek ortam sıcaklığı
• Faz dengesizliği

Çözümler:

• Motor akımını ölçün ve ayarı kontrol edin
• Mekanik yükü kontrol edin
• Daha yüksek trip sınıfı (Class 20 yerine Class 30) kullanın
• Havalandırma iyileştirin veya daha büyük kapasite seçin

2. Trip Yapmıyor (Motor Aşırı Yüklü Olsa Bile)

Sebepler:

• Akım ayarı çok yüksek
• Bimetal arızalı
• Hatalı bağlantı
• Termik röle kapasitesi yetersiz

Çözümler:

• Test butonuna basarak mekanik çalışmayı kontrol edin
• Termik röleyi değiştirin
• Bağlantı terminali sıkılığını kontrol edin

3. Reset Edilemiyor

Sebepler:

• Bimetal henüz soğumadı
• Mekanik kilitlenme
• Aşırı ısınma nedeniyle hasar

Çözümler:

• 5-10 dakika bekleyin
• Termik röleyi değiştirin

4. Tek Fazda Trip

Sebepler:

• O fazdaki terminal gevşek
• Faz dengesizliği
• Bimetal o fazda hasarlı

Çözümler:

• Terminal bağlantılarını sıkın
• Her üç fazın akımını ölçün ve dengesizlik varsa kaynak problemi çözün
• Termik röleyi değiştirin

Termik Röle Bakımı ve Ömrü

Termik rölelerin uzun ömürlü ve güvenilir çalışması için düzenli bakım önemlidir:

Bakım Tavsiyeleri

• Görsel Kontrol: Her ay terminal bağlantılarını ve gövde durumunu kontrol edin
• Terminal Sıkılığı: 6 ayda bir terminalleri kontrol edip sıkın
• Test Butonu: Ayda bir test butonuna basarak mekanik fonksiyonu test edin
• Temizlik: Toz ve kirleri basınçlı hava ile temizleyin
• Akım Ölçümü: Yılda bir motor akımını ölçerek ayarı doğrulayın

Değiştirme Kriterleri

Termik röleyi aşağıdaki durumlarda değiştirmelisiniz:

• Yanma veya erime izleri
• Mekanik hasar
• Gereksiz sık trip yapması
• Trip yapmaması
• 10 yıldan uzun kullanım süresi

Sonuç

Termik röle, elektrik motorlarının korunmasında ekonomik, güvenilir ve kolay kullanımlı bir çözümdür. Doğru seçim, doğru ayar ve düzenli bakım ile motor sisteminizde uzun yıllar sorunsuz hizmet verir.

Motor koruma ekipmanlarınız için profesyonel destek ve kaliteli ürünler arıyorsanız, BEM Metal geniş termik röle, kontaktör ve motor koruma şalteri yelpazesi ile yanınızda. Teknik danışmanlık ve ürün seçimi için ekibimizle iletişime geçebilirsiniz.

Not: Motor koruma sistemleri elektrik güvenliğiniz için kritik öneme sahiptir. Kurulum ve ayarlar mutlaka yetkili elektrikçi tarafından yapılmalıdır.
