Elektrik tesisatlarında güvenlik denildiğinde akla gelen ilk kavramlardan biri topraklamadır. Topraklama sistemleri, elektrik çarpması ve yangın riskini minimize ederek can ve mal güvenliğini sağlar. Peki topraklama neden bu kadar önemlidir ve doğru uygulama nasıl yapılır? Bu rehberde topraklamanın tüm yönlerini detaylı olarak inceleyeceğiz.

Topraklama Nedir ve Neden Önemlidir?

Topraklama, elektrik tesisatlarında oluşabilecek arıza akımlarının güvenli bir şekilde toprağa iletilmesi işlemidir. Elektrikli cihazların metal kasaları, normalde elektrik taşımaz. Ancak bir izolasyon hatası durumunda bu kasalara elektrik gelebilir ve dokunulduğunda elektrik çarpmasına neden olabilir.

Topraklamanın Temel Amaçları

• Can Güvenliği: Elektrik çarpması riskini minimuma indirir
• Yangın Önleme: Kaçak akımların kontrollü şekilde toprağa iletilmesini sağlar
• Cihaz Koruma: Elektrikli cihazları aşırı gerilim ve yıldırım hasarlarından korur
• Koruma Cihazlarının Çalışması: Kaçak akım koruma şalterleri ve sigortaların düzgün çalışmasını sağlar
• Elektromanyetik Uyumluluk: Parazitleri ve elektromanyetik girişimleri azaltır

Topraklama Yapılmayan Tesisatlarda Riskler

Topraklama sistemi olmayan veya hatalı topraklama yapılmış tesisatlarda:

• Elektrikli cihaz kasalarına dokunulduğunda ölümcül elektrik çarpması
• Kaçak akımlar nedeniyle yangın riski
• Cihazların zamanından önce arızalanması
• Koruma cihazlarının çalışmaması
• Yıldırım düşmesi durumunda büyük hasarlar

Türkiye Elektrik Tesisleri Yönetmeliğine göre tüm konut ve endüstriyel tesisatlarda topraklama sistemi bulundurulması zorunludur.

Topraklama Türleri ve Sistemleri

IEC 60364 standardına göre topraklama sistemleri, güç kaynağının ve elektrikli cihazların toprakla bağlantı şekline göre sınıflandırılır. Sistemler iki harf ile kodlanır:

• Birinci harf: Güç kaynağının toprak bağlantısını belirtir (T: Doğrudan topraklanmış, I: İzole veya empedans ile topraklanmış)
• İkinci harf: Elektrikli cihaz gövdelerinin toprak bağlantısını belirtir (T: Doğrudan topraklanmış, N: Nötr iletkeni üzerinden topraklanmış)

TN Sistemi (Terra-Nötr)

TN sisteminde, güç kaynağının bir noktası (genellikle nötr) doğrudan topraklanır ve cihaz gövdeleri koruyucu iletkenler ile bu topraklama noktasına bağlanır. TN sistemi üç alt türe ayrılır:

TN-S Sistemi (Separated)

En güvenli topraklama sistemidir. Nötr (N) ve koruyucu iletken (PE) birbirinden ayrıdır ve tesisatın tamamında ayrı tutulur.

• Avantajları: Yüksek güvenlik, parazit gürültüsü az, hassas elektronik cihazlar için idealdir
• Dezavantajları: Daha fazla kablo gerektirir, maliyet görece yüksektir
• Kullanım Alanları: Modern konutlar, ofisler, hastaneler, veri merkezleri

TN-C-S Sistemi (Combined-Separated)

Tesisatın bir kısmında nötr ve koruyucu iletken birleşik (PEN), diğer kısmında ayrı (N ve PE) olan sistemdir. Genellikle binaya giriş noktasına kadar birleşik, bina içinde ayrı olarak uygulanır.

• Avantajları: Maliyet ve güvenlik dengesi iyidir
• Dezavantajları: PEN iletkeninin kopması durumunda risk vardır
• Kullanım Alanları: Konutlar, küçük işletmeler

TN-C Sistemi (Combined)

Nötr ve koruyucu iletken tesisatın tamamında birleşiktir (PEN). Günümüzde yeni tesisatlarda tercih edilmemektedir.

• Avantajları: Düşük maliyet
• Dezavantajları: Güvenlik riski yüksek, kaçak akım koruma şalteri kullanılamaz
• Kullanım Alanları: Eski tesisatlar (artık önerilmemektedir)

TT Sistemi (Terra-Terra)

TT sisteminde, güç kaynağının topraklaması ile cihaz gövdelerinin topraklaması birbirinden bağımsızdır. Her biri kendi topraklama elektroduna sahiptir.

• Avantajları: Trafodaki arızalar binaya yansımaz, güç dağıtım şebekesindeki problemlerden etkilenmez
• Dezavantajları: İyi bir topraklama elektrodu gerekir, kaçak akım koruma şalteri zorunludur
• Kullanım Alanları: Kırsal alanlar, tarımsal tesisler, müstakil binalar

TT sisteminde kaçak akım koruma şalteri (RCD) kullanımı zorunludur çünkü topraklama direnci yüksek olabilir ve klasik aşırı akım koruma cihazları (sigortalar, otomatik sigorta) yeterince hızlı tepki vermeyebilir.

IT Sistemi (Isolated-Terra)

IT sisteminde, güç kaynağı topraktan izole edilmiştir veya yüksek empedans ile topraklanmıştır. Cihaz gövdeleri ise topraklanır.

• Avantajları: İlk arıza durumunda sistem çalışmaya devam eder, sürekliliğin kritik olduğu yerlerde idealdir
• Dezavantajları: Pahalı, karmaşık, sürekli izolasyon izleme gerektirir
• Kullanım Alanları: Hastaneler (ameliyathaneler), endüstriyel prosesler, güvenlik sistemleri

Topraklama Direnci Nedir?

Topraklama direnci, topraklama elektrodundan toprağa akım geçişine karşı gösterilen dirençtir. Etkin bir topraklama sistemi için topraklama direncinin mümkün olduğunca düşük olması gerekir.

İdeal Topraklama Direnci Değerleri

• Konutlar ve küçük işletmeler: ≤ 10 Ω (ohm)
• Hassas elektronik sistemler: ≤ 5 Ω
• Yıldırım topraklaması: ≤ 10 Ω
• Parafudr topraklaması: ≤ 10 Ω
• Telekomünikasyon sistemleri: ≤ 5 Ω

Topraklama Direncini Etkileyen Faktörler

1. Toprak Özdirenç: Toprak cinsi en önemli faktördür. Nemli, killi toprak düşük direnç gösterirken, kuru kumlu toprak yüksek direnç gösterir.
2. Toprak Nemi: Toprak nemi arttıkça direnç azalır. Bu nedenle topraklama elektrotları nemli bölgelere yerleştirilmelidir.
3. Toprak Sıcaklığı: Donmuş toprak yüksek direnç gösterir. Soğuk bölgelerde elektrotlar don seviyesinin altına yerleştirilmelidir.
4. Tuz İçeriği: Topraktaki çözünmüş tuzlar direnci azaltır.
5. Elektrot Boyutu ve Şekli: Daha uzun ve daha fazla elektrot, daha düşük direnç sağlar.
6. Elektrot Malzemesi: Bakır en iyi iletken olsa da korozyon direnci nedeniği galvanizli çelik yaygın kullanılır.

Topraklama Direncini Düşürme Yöntemleri

• Daha Uzun Elektrot Kullanımı: Dikey elektrotları derinleştirmek genellikle en etkili yöntemdir
• Çoklu Elektrot: Paralel bağlı birden fazla elektrot kullanmak
• Kimyasal İyileştirme: Elektrot çevresine toprak iyileştirici kimyasallar (bentonit, tuz) eklemek
• Toprak İyileştirme: Elektrot çevresindeki toprağı daha iletken toprak ile değiştirmek
• Halka veya Şerit Topraklama: Geniş alan topraklaması için

Topraklama Elemanları ve Malzemeleri

Topraklama Elektrotları

Topraklama elektrotları, topraklama sisteminin toprağa bağlantısını sağlayan iletken elemanlardır.

Dikey Elektrotlar

• Çubuk Elektrotlar: En yaygın kullanılan tiptir. Genellikle 1.5-3 metre uzunluğunda, 14-20 mm çapında bakır kaplı çelik veya galvanizli çelik çubuklardır
• Boru Elektrotlar: Delinmiş metal borular, çok derin topraklamalar için kullanılır
• Profil Elektrotlar: L veya U profil demirler, endüstriyel tesislerde kullanılır

Yatay Elektrotlar

• Şerit Elektrotlar: Galvanizli çelik veya bakır şeritler, genellikle 25×3 mm veya 30×4 mm boyutlarında
• Kablo Elektrotlar: Bakır kablo, yüksek korozyon direnci gerektiğinde kullanılır
• Halka (Ring) Topraklama: Bina temeli etrafına yerleştirilen halka şeklinde elektrot

Plaka Elektrotlar

En az 0.5 m² yüzey alanına sahip bakır veya galvanizli çelik plakalar. Dar alanlarda veya kumlu topraklarda kullanılır.

Topraklama İletkenleri

Topraklama iletkenlerinin minimum kesit alanları:

• Korumalı iletkenler (kablo içinde): Bakır için minimum 2.5 mm², Alüminyum için 16 mm²
• Korumasız iletkenler: Bakır için minimum 4 mm², çelik için 16 mm²
• Ana topraklama baraları: En az 6 mm² bakır veya eşdeğeri

Bağlantı Elemanları

• Topraklama Klemensleri: Elektrotları birbirine ve iletkenlere bağlamak için
• Muayene Kutuları: Topraklama sisteminin ölçüm ve kontrol noktaları

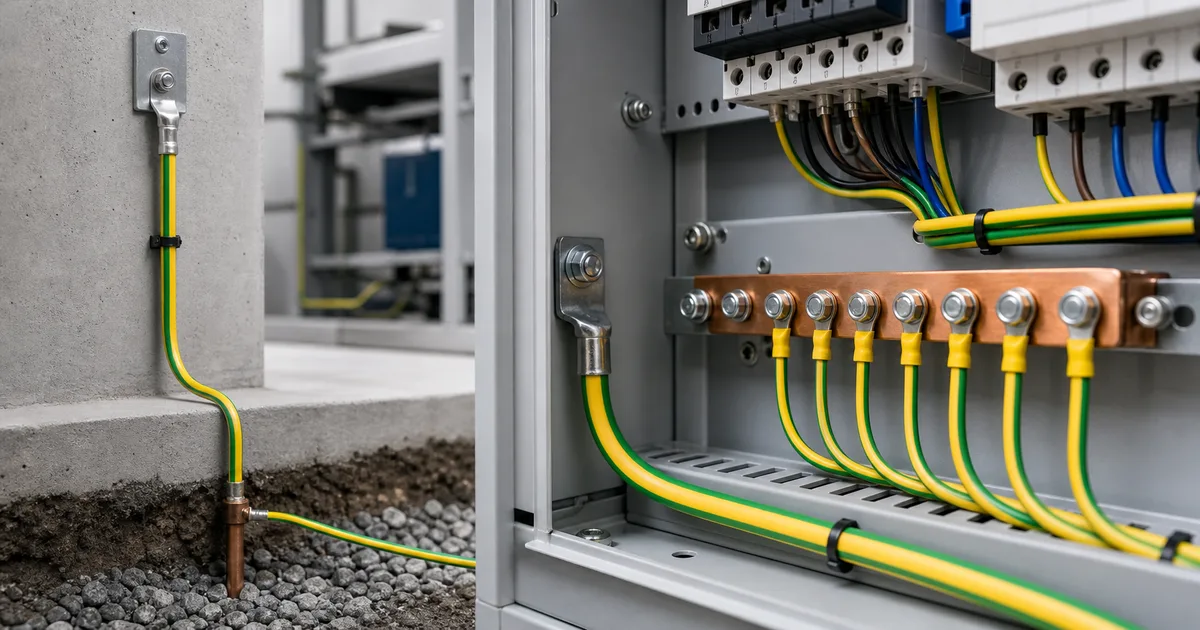

• Topraklama Baraları: Tüm topraklama iletkenlerinin toplandığı ana bağlantı noktası
• Kaynak Malzemeleri: Ekzotermik kaynak veya mekanik bağlantı elemanları

Topraklama Ölçümü Nasıl Yapılır?

Topraklama sisteminin etkinliğini kontrol etmek için düzenli ölçüm yapılması gerekir. Topraklama direnci ölçümü, elektrik mühendisi veya yetkili elektrikçi tarafından özel cihazlar kullanılarak yapılır.

Topraklama Ölçüm Yöntemleri

1. Üç Nokta (Wenner) Metodu

En yaygın kullanılan standart yöntemdir. Bir topraklama test cihazı ve iki yardımcı elektrot kullanılır.

• Ölçülecek topraklama elektrodundan 20-30 metre mesafede iki yardımcı elektrot çakılır
• Test cihazı, test elektroduna bilinen bir akım gönderir ve gerilim düşümünü ölçer
• Ohm kanununa göre direnç hesaplanır (R = V/I)

2. Dört Nokta (Kelvin) Metodu

Çok hassas ölçüm gerektiğinde kullanılır. Akım ve gerilim ölçümü için ayrı elektrotlar kullanılır.

3. Pensmetre (Clamp-on) Yöntemi

Yardımcı elektrot kullanmadan, topraklama iletkenine takılan kıskaç tipi cihaz ile ölçüm yapılır. Hızlı test için uygundur ancak daha az hassastır.

Ölçüm Zamanlaması

• İlk tesis: Topraklama sistemi tamamlandığında
• Periyodik kontroller: Yılda en az bir kez (kuru ve nemli mevsimde ayrı ayrı önerilir)
• Arıza sonrası: Yıldırım düşmesi veya elektrik arızası sonrası
• Genişletme: Tesisata yeni cihaz eklenmesi durumunda

Ölçüm Sonuçlarının Değerlendirilmesi

• Ölçüm sonucu standart değerlerin altında ise (≤10 Ω) sistem yeterlidir
• Değer standartların üzerinde ise topraklama sistemi iyileştirilmelidir
• Mevsimsel değişiklikler nedeniyle hem yağmurlu hem kuru mevsimde ölçüm yapılmalıdır
• Tüm ölçüm sonuçları kayıt altına alınmalı ve bir ölçüm defteri tutulmalıdır

Parafudr (SPD) ve Topraklama İlişkisi

Parafudr (Surge Protection Device – SPD), ani aşırı gerilimleri (yıldırım, şalt manevraları) sınırlandırarak elektrikli cihazları koruyan cihazdır. Parafudrların etkili çalışması için düşük empedanslı topraklama sistemi şarttır.

Parafudr Topraklama Gereksinimleri

• Topraklama direnci: ≤10 Ω (ideal olarak ≤5 Ω)
• Bağlantı iletkeni: Minimum 6 mm² bakır, mümkünse 16 mm²
• Bağlantı uzunluğu: Mümkün olduğunca kısa (her 0.5 metre için yaklaşık 1 μH indüktans)
• Kıvrımlar: Keskin kıvrımlardan kaçınılmalı, büyük yarıçaplı kavisler tercih edilmeli

SPD Sınıfları ve Topraklama

• Tip 1 SPD (Yıldırım Akımı): Bina giriş panosunda, doğrudan topraklama sistemine bağlı
• Tip 2 SPD (Aşırı Gerilim): Alt dağıtım panolarında, ana topraklama barasına bağlı
• Tip 3 SPD (Hassas Cihaz): Cihaz girişinde, yerel topraklama noktasına bağlı

Parafudr Montaj İlkeleri

1. Parafudr, priz ve sigorta panosuna mümkün olduğunca yakın monte edilmelidir
2. Topraklama bağlantısı doğrudan ana topraklama barasına yapılmalıdır
3. Bağlantı kabloları eşit uzunlukta ve simetrik olmalıdır (V-bağlantı prensibi)
4. Kablolar metal kablo kanalı içinde değil, doğrudan çekilmelidir
5. Parafudr ile korunan cihaz arasında topraklama referansı ortak olmalıdır

Türkiye’de Topraklama Yönetmelikleri ve Standartlar

Yasal Gereksinimler

• Elektrik İç Tesisleri Yönetmeliği: Türkiye’deki tüm elektrik tesisatları için temel yasal çerçeve
• TS EN 62305: Yıldırımdan korunma standartları
• TS HD 60364: Alçak gerilim elektrik tesisatları standardı (IEC 60364’ün Türkçe karşılığı)
• TS EN 61140: Elektrik çarpmasına karşı korunma standardı
• TS EN 50522: AC 1 kV üzeri sistemlerde topraklama

Zorunlu Kontroller

• Yeni tesislerin devreye alınmadan önce yetkili elektrik mühendisi veya elektrik teknikeri tarafından kontrol edilmesi
• Konutlarda 10 yılda bir, endüstriyel tesislerde yılda en az bir kez periyodik kontrol
• Topraklama direnci ölçümü ve belgelendirilmesi
• Arıza durumunda koruma cihazlarının kesme süreleri kontrolü

Mesleki Sorumluluk

Topraklama tesisatı tasarımı ve uygulaması konusunda yetkilendirilmiş kişiler:

• Elektrik Mühendisi: Tasarım, proje hazırlama, kontrol ve onay
• Elektrik Teknikeri: Uygulama, montaj ve bakım
• Yetkili Elektrikçi: Bakım ve basit onarımlar

Sıkça Sorulan Sorular

Topraklama olmadan elektrik kullanılabilir mi?

Hayır. Topraklama sistemi olmayan elektrik tesisatları hem yasalara aykırıdır hem de son derece tehlikelidir. Can ve mal güvenliği için topraklama şarttır.

Eski binalarda topraklama var mıdır?

1980’den önce yapılmış birçok binada topraklama sistemi yoktur veya yetersizdir. Bu binalarda topraklama sistemi sonradan eklenmelidir. Kablo yenilemesi ile birlikte topraklama sistemi eklemek en pratik çözümdür.

Topraklama yerine nötr kullanılabilir mi?

Kesinlikle hayır. Bu son derece tehlikeli ve yanlış bir uygulamadır. Nötr iletken akım taşıyan bir iletkendir ve üzerinde gerilim düşümü olabilir. Topraklama ise yalnızca arıza durumunda akım taşır.

Topraklama direnci kaç ohm olmalıdır?

Genel kural olarak 10 ohm ve altı kabul edilebilir seviyedir. Ancak hassas elektronik sistemler için 5 ohm veya daha düşük değerler önerilir.

Her prize topraklama gerekli midir?

Evet. Tüm prizlerde topraklama pimi bulunmalı ve doğru şekilde topraklama sistemine bağlanmalıdır. Bu özellikle çamaşır makinesi, bulaşık makinesi, fırın gibi yüksek güçlü cihazlar için kritiktir.

Topraklama bakımı nasıl yapılır?

• Yılda en az bir kez topraklama direnci ölçülmeli
• Görünür bağlantılar korozyon açısından kontrol edilmeli
• Muayene kutularındaki bağlantılar sıkı olmalı
• Toprak seviyesindeki elektrotlar kazı çalışmalarından korunmalı

Sonuç: Topraklama Can Güvenliğidir

Topraklama, elektrik tesisatlarında hayati öneme sahip bir güvenlik sistemidir. Doğru tasarlanmış ve uygulanmış bir topraklama sistemi:

• Elektrik çarpması riskini minimuma indirir
• Yangın ve cihaz hasarlarını önler
• Kaçak akım koruma şalteri ve sigortaların etkili çalışmasını sağlar
• Yıldırım ve aşırı gerilim koruması için temel oluşturur
• Elektrikli cihazların uzun ömürlü çalışmasına katkıda bulunur

Topraklama sisteminizin tasarımı, uygulaması ve bakımı konusunda mutlaka yetkili ve deneyimli profesyonellerle çalışın. BEM Metal olarak, elektrik tesisatlarınız için ihtiyaç duyduğunuz tüm kablo, koruma şalteri, sigorta ve diğer elektrik malzemelerini en uygun fiyatlarla sunuyoruz.

Unutmayın: Topraklama ihmal değil, ihtiyaçtır. Güvenliğinizden asla ödün vermeyin.
