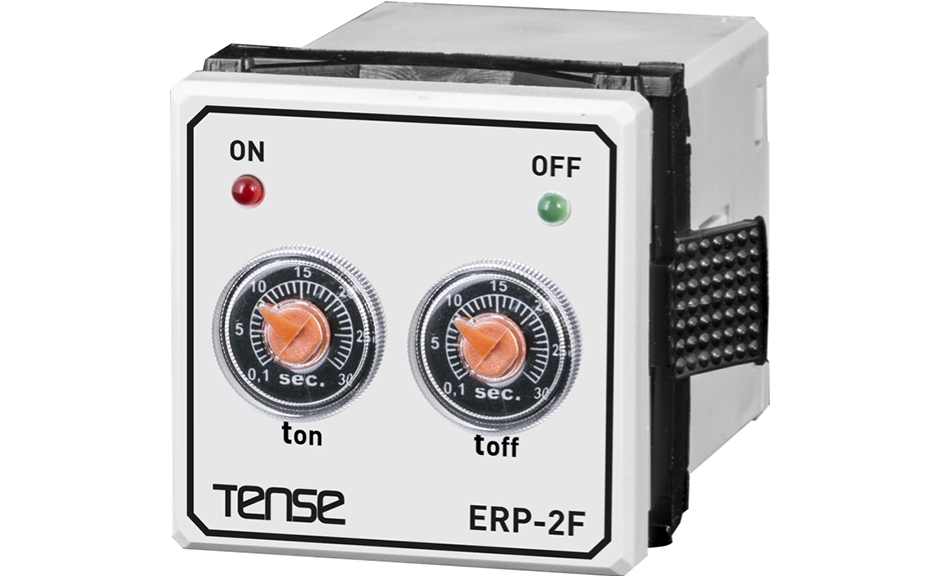

ERP-2F Panel Tipi Multifonksiyonlu Flaşör Zaman Rölesi TENSE

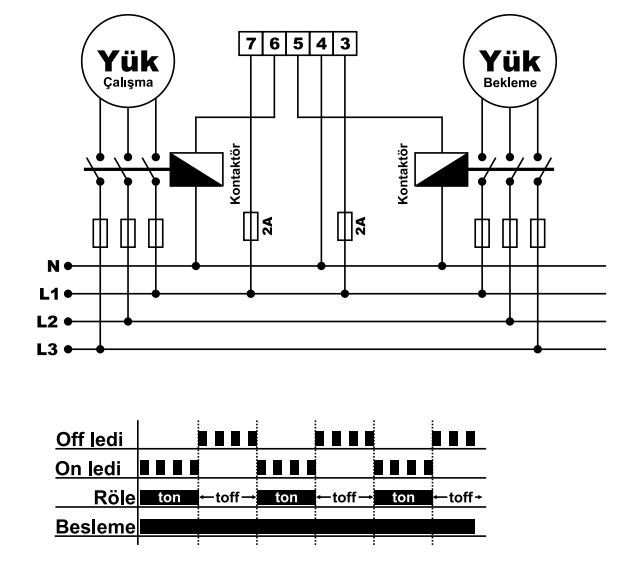

ERP-2F pano tipi çift ayarlı flaşör rölesidir ve zamana bağlı kontrol gereken yerlerde (sanayi, konut, fabrika v.b.)kullanılmak üzere tasarlanmıştır. Çalışma zamanı ton zaman ayar düğmesi ile bekleme zamanı ise toff zaman ayar düğmesi ile ayarlanır. Çalışma zamanına it kontak çıkışı 6(NO) ve bekleme zamanına ait kontak çıkışı ise 5(NC) dir.
Cihaza enerji verildiğinde çalışma zamanını saymaya başlar. Çalışma zamanını sayarken on ledi yanıp söner, off ledi yanmaz. Bu aşamada 7(COM) ve 6(NO) nolu kontaklar kısa devredir ve 7(COM) ve 5(NC) nolu kontaklar açık devredir. Çalışma zamanı dolduktan sonra cihaz bekleme zamanına geçer. Bekleme zamanını sayarken off ledi yanıp söner ve on ledi söner. Bu aşamada 7(COM) ve 5(NC) nolu kontaklar kısa devre ve 7(COM) ve 6(NO) nolu kontaklar açık devredir. Bekleme zamanı dolduktan sonra cihaz çalışma zamanına geçer ve bu zaman da dolduktan sonra bekleme zamanına geçer. Cihaz enerjisi kesilene kadar bu şekilde flaşör modunda çalışır.



Üretici	TENSE
Çalışma Gerilimi(Un)	150V – 260V AC
Çalışma Frekansı	50/60Hz.
Çalışma Gücü	<4VA
Çalışma Sıcaklığı	0ºC – 55ºC
On Zamanı	0.1dk – 60dk
OFF Zamanı	0.1dk – 60dk
Gösterge	On ledi ve Out ledi
Bağlantı Şekli	Geçmeli Klemens Bağlantı
Kontak	5A/250V AC
Kablo Çapı	2.5mm²
Ağırlık	<100gr.

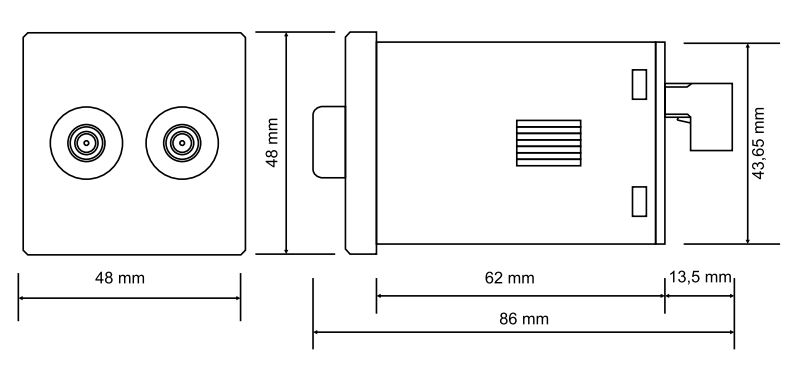

Pano Delik Ölçüleri	45x45mm
Koruma Sınıfı	IP20
Çalışma İrtifası	<2000metre
