RGT-12 Tense

RGT-12, Kompanzasyon sistemlerinin kontrolü için 12 kademeli trifaze reaktif güç kontrol rölesidir.

RGT-12 Ne İşe Yarar?

Reaktif güç kontrol röleleri sistemdeki yüklerin kullanmadığı ancak yüklerin yapılarından dolayı şebekeden çektiği reaktif (endüktif ve kapasitif) güçleri azaltmak amaçlı tasarlanmıştır.

Şebekeden endüktif güç çekiliyorsa uygun değerde kondansatör devreye sokarak müdahale eder. Şebekeden kapasitif güç çekiliyorsa uygun değerde şönt reaktör devreye sokarak müdahale eder. Cihazın bağlantılarını yaptıktan sonra enerji verildiğinde ilk olarak sizden akım trafo değerini girmenizi ister. Bu değeri girip onayladıktan sonra akım kademeleri çekerek akım trafo bağlantı uçlarını kontrol eder. Bu test yapıldıktan sonra otomatik olarak kademe testine geçer ve tüm kademeleri teste başlar. Kademe testi bittikten sonra sistemin ihtiyacına göre müdahale etmeye başlar. Aşağıda belirtilen özelliklere sahiptir.

ÜRÜN ÖZELLİKLERİ
Üretici	TENSE
Sipariş Kodu	RGT-12
Tip	Röle Çıkışlı
Faz Sayısı	3 Faz (Trifaze)
Besleme Gerilimi	160V – 240V AC
Akım Trafo Oranı	5/5A…10000/5A
Kademe Sayısı	12 Kademe
Ölçüm Hassasiyeti	%±1
Gösterge	2×16 LCD (mavi), 3x4dijit display ve ledler
Müdahale Zamanı	0.4…20sn
Bağlantı	Geçmeli Klemens
Kablo Çapı	2.5mm2 – Akım ve gerilim girişleri 1.5mm2 – Kademe geçişleri

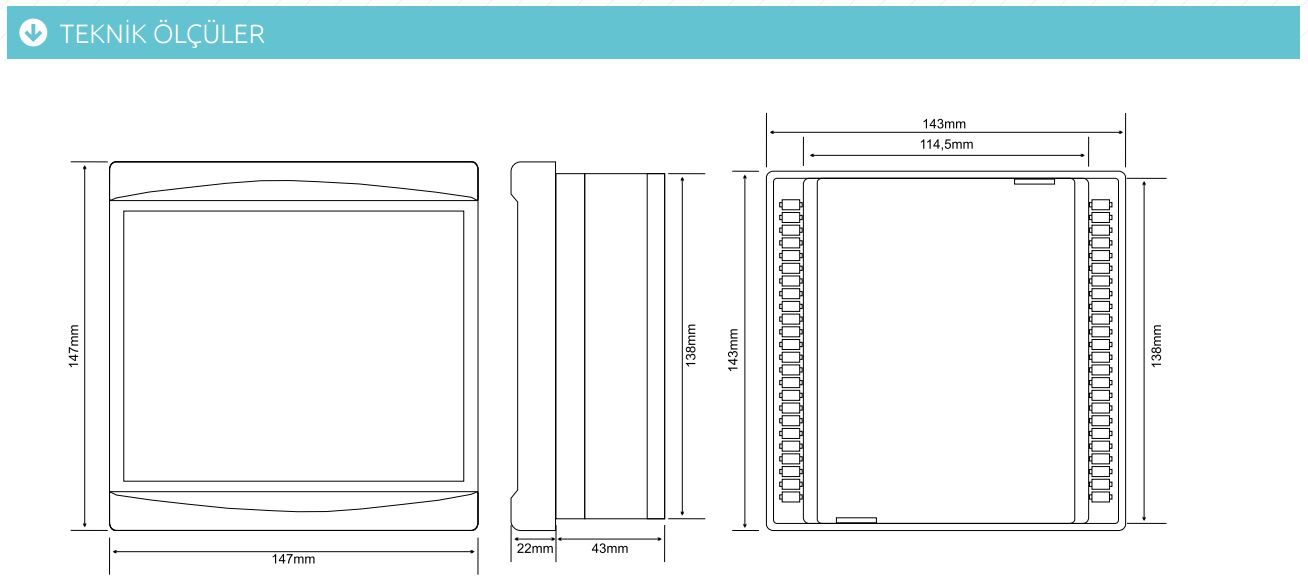

Ebat	144x144mm
Pano Delik Ölçüleri	140x140mm
TEKNİK DÖKÜMAN

1. 2×16 LCD Ekran: Cihazın kullanımı ve sistem hakkında bilgileri gösterir.
2. Gerilim Ledi: Display grubunda fazlara ait gerilim gösterildiğini bildirir.

3. Akım Ledi: Display grubunda fazlara ait akım gösterildiğini bildirir.
4. Cosf Ledi: Display grubunda fazlara ait Cosf gösterildiğini bildirir.
5. Menü tuşu.
6. Yukarı tuşu
7. Aşağı tuşu
8. 3×4 Dijit Display: Fazlara ait V, A, Cosf değerlerini gösterir.
9. Harmonik Ledi: Sistemde %30’un üzerinde iken harmonik ledi yanar.
10. Kapasitif Ledi: Kapasitif set değerinin aşıldığını gösterir.
11. Normal Ledi: Kapasitif ve endüktif oranlarının tutturulduğunu gösterir.
12. Endüktif Ledi: Endüktif set değerinin aşıldığını gösterir.
13. Kademe Ledleri: Devrede (çekili iken yanar) olan kademeleri gösterir.
