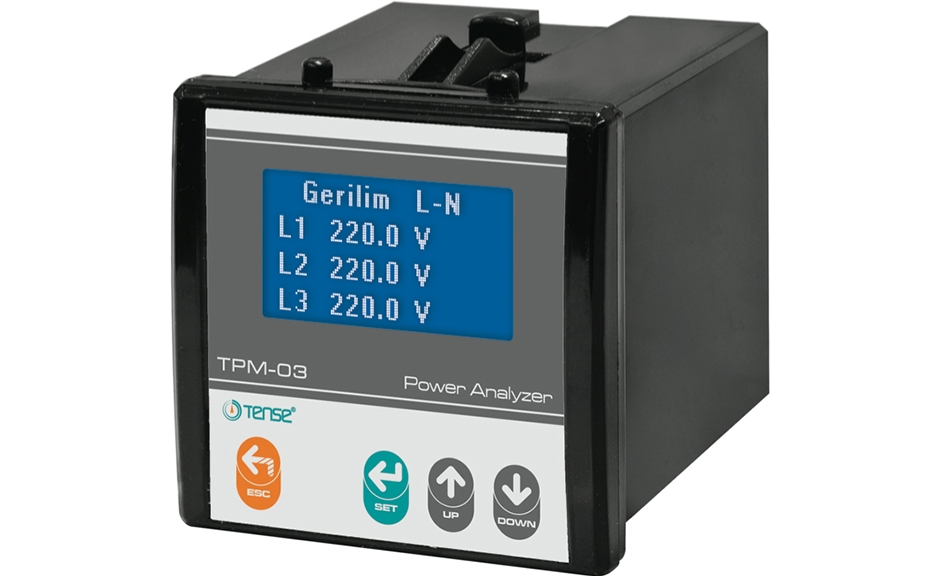

TPM-03 Şebeke Enerji Analizörü (Röle Çıkışlı, RS-485 Haberleşme) TENSE

Kullanımı kolay Türkçe menü.
V1, V2, V3 : Faz nötr arası gerilim değerleri
V12, V23, V31 : Faz faz arası gerilim değerleri
I1, I2, I3, Inötr : Her faz ve nötr akım değerleri
PF1, PF2, PF3 : Her fazın güç faktörü
Cosφ1,Cosφ2,Cosφ3 : Her fazın Cosφ değerleri
F1, F2, F3 : Her fazın frekans değerleri
P1, P2, P3, PΣ : Her fazın aktif ve toplam aktif değerleri
Q1, Q2, Q3, QΣ : Her fazın reaktif ve toplam reaktif değerleri
S1, S2, S3, SΣ : Her fazın görünür güç ve toplam görünür güç değerleri
Wh : Import ve export aktif enerji değerleri
VArh : Induktif ve kapasitif enerji değerleri
Akım düzensizliği %
Gerilim düzensizliği %
THDV-L1, THDV-L2, THDV-L3, THDV-LΣ : Toplam gerilim harmonik değerleri
THDI-L1, THDI-L2, THDI-L3, THDI-LΣ : Toplam akım harmonik değerleri
V1, V2, V3 max-min-mean : Faz nötr arası maksimum, minimum ve ortalama gerilim değerleri
V12, V23, V31 max-min-mean : Faz faz arası maksimum, minimum ve ortalama gerilim değerleri
I1, I2, I3 max-min-mean : Her Fazın maksimum, minimum ve ortalama akım değerleri
P1, P2, P3, PΣ max-mean : Her Fazın maksimum ve ortalama aktif güç değerleri
Q1, Q2, Q3, QΣ max-mean : Her Fazın maksimum ve ortalama reaktif güç değerleri
S1, S2, S3, SΣ max-mean : Her Fazın maksimum ve ortalama görünür güç değerleri
Saat/ Tarih: saat, dakika, saniye / gün, ay, yıl
HDV-L1, HDV-L2, HDV-L3, HDV-LΣ : 2 – 63. Faz-notr gerilim harmonik değerleri
HDV-L12, HDV-L23, HDV-L31, HDV-LΣ : 2 – 63. Faz-faz gerilim harmonik değerleri
HDI-L1, HDI-L2, HDI-L3, HDI-LΣ : 2 – 63. Faz-notr akım harmonik değerleri
Demand Değerleri : Akım, Aktif Güç, Reaktif Güç, Görünür Güç ( Her bir faz için ve toplam için)
Olay kayıtları (Yüksek gerilim) : Her faz için
Olay kayıtları (Düşük gerilim) : Her faz için
Olay kayıtları (Enerji kesilmesi) : Her faz için
Olay kayıtları (gerilim düzensizliği) : 3 faz için
Olay kayıtları (Yüksek akım) : Her faz için ve 3 faz için
Olay kayıtları (Akım düzensizliği) : 3 faz için
Olay kayıtları (Cres faktör) : Her faz için
Alarm durumu: Olay durumları ile ilişkilendirme
Röle Kontrol : 2 röle ayrı parametre
Pulse Çıkış : Kuru kontak çıkış

Çalışma Gerilimi(Un) : 85V – 300V AC
Çalışma Frekansı : 50/60Hz.
Çalışma Gücü : <6VA
Çalışma Sıcaklığı : 0ºC – 55ºC
Gerilim Giriş : 5V – 330V AC
Gerilim Ölçme Aralığı : 1V – 600kV
Akım Giriş : 1mA – 10A
Akım Ölçme Aralığı : 1mA – 50.000A
Gerilim, Akım Doğruluk : %±0,2
Aktif Güç Doğruluk : %±0,5
Reaktif Güç Doğruluk : %±1

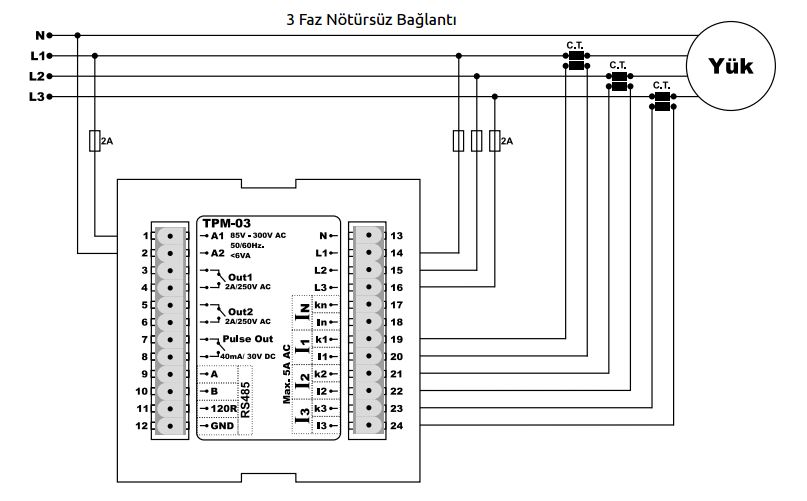

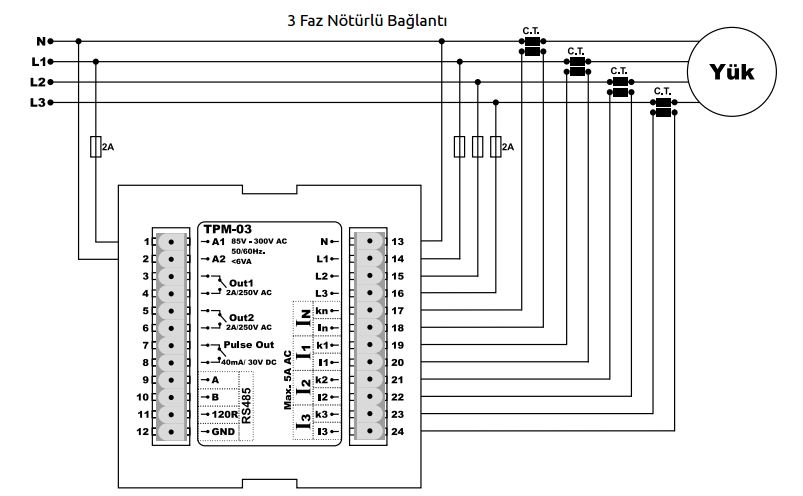

Desteklediği Bağlantı : 3P3W, 3P4W
Akım Trafo Oranı : 1……5000
Gerilim Trafo Oranı : 1,0……4000
Gösterge : 128 x 64 grafik LCD
Harmonik Gerilim : 1 – 63
Harmonik Akım : 1 – 63
Nötr Akımı Ölçme : Var
Gerçek Zaman Saati : >5 yıl
Haberleşme : RS485 ModBus RTU
Bağlantı Şekli : Geçmeli klemens bağlantı
Kontak Çıkış : 2A / 250V AC
Pulse Çıkış : Maksimum 30V DC, Maksimum 40mA DC
Kablo Çapı : 1.5mm²
Ağırlık : <300gr.

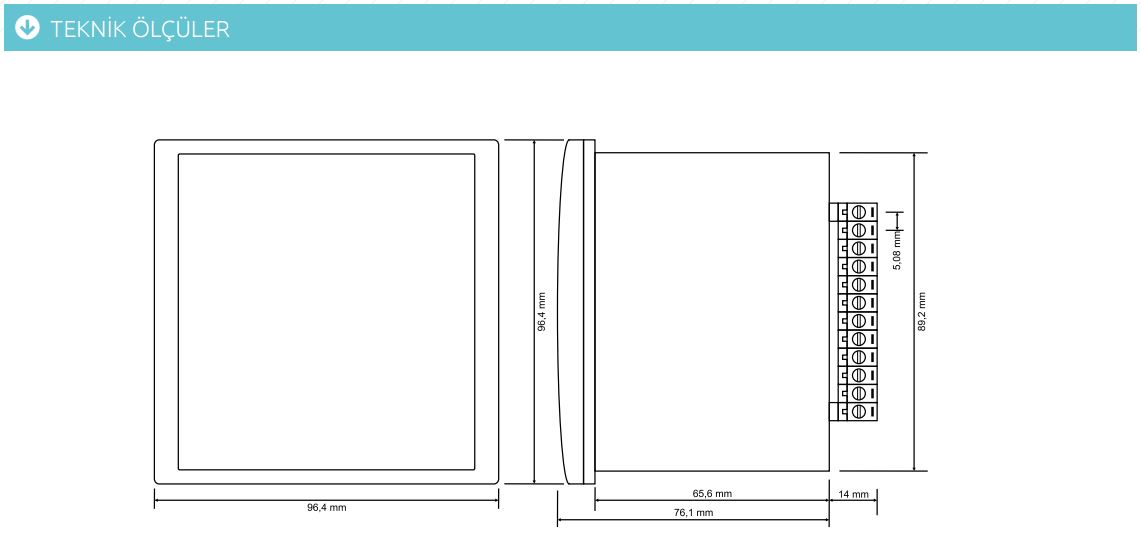

Pano Delik Ölçüleri : 91mm x 91mm
Montaj : Panoya önden montaj
Koruma Sınıfı : IP40(Ön panel), IP00(Gövde)
Çalışma İrtifası : <2000metre
