Zaman Rölesi Nedir? Kullanım Alanları ve Ayarları

Zaman Rölesi Nedir?

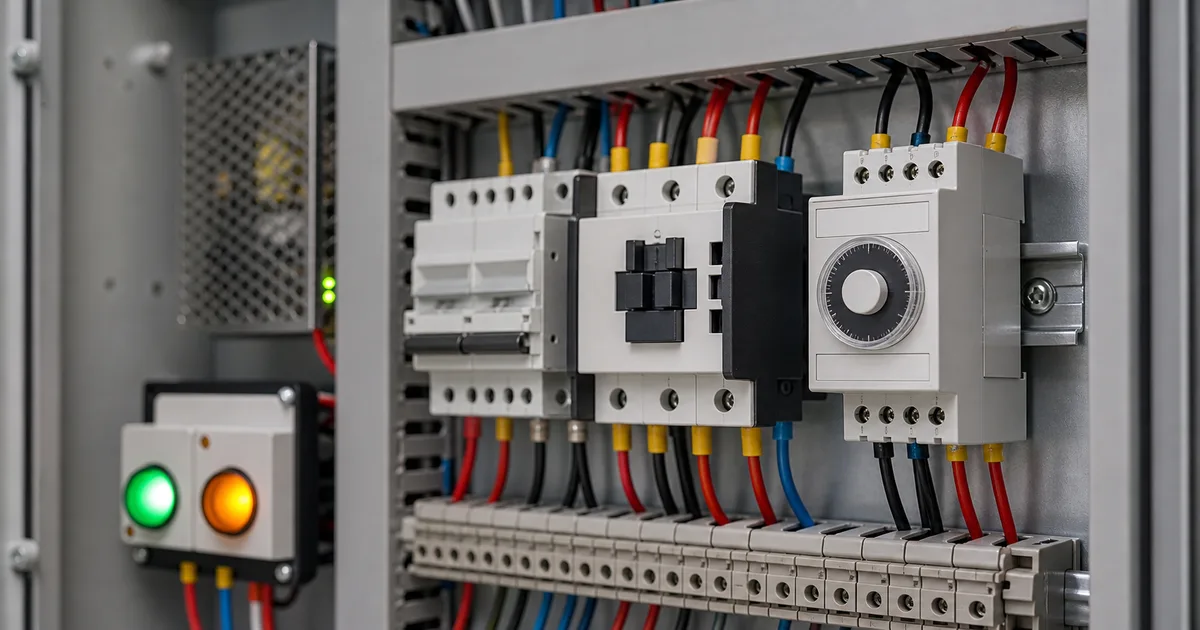

Zaman rölesi, elektrik devrelerinde belirli bir süre gecikme sağlamak için kullanılan otomatik kontrol elemanıdır. Endüstriyel otomasyon sistemlerinde zamanlama kontrolü gerektiren uygulamalarda yaygın olarak tercih edilen bu cihazlar, kumanda devresine elektrik verildiğinde veya kesildiğinde ayarlanan süre kadar gecikmeli olarak çalışır.

Zaman röleleri, güç kontaktörleri ile birlikte çalışarak motorların, ısıtıcıların, aydınlatma sistemlerinin ve diğer elektrikli ekipmanların zamanlı kontrolünü sağlar. Modern endüstriyel tesislerde otomasyon sistemlerinin vazgeçilmez parçalarından biridir.

Temel çalışma prensibi, ayarlanan zaman parametresine göre çıkış kontaklarını açma veya kapatma işlemini gerçekleştirmektir. Bu sayede elektrik devrelerinde tam otomatik zaman kontrolü sağlanır ve operatör müdahalesine gerek kalmadan sistemler belirlenen sürelerde devreye girer veya devreden çıkar.

Zaman Rölesi Çeşitleri

Zaman röleleri çalışma prensipleri, yapıları ve kullanım alanlarına göre farklı kategorilerde sınıflandırılır. Her bir tip, belirli uygulamalar için özel olarak tasarlanmıştır ve farklı özelliklere sahiptir.

Çalışma Prensibine Göre Zaman Röleleri

• On-Delay (Çekmede Gecikmeli): Kumanda devresine enerji verildiğinde ayarlanan süre sonunda çalışır
• Off-Delay (Bırakmada Gecikmeli): Kumanda devresinden enerji kesildiğinde ayarlanan süre sonunda devre dışı kalır
• Çift Fonksiyonlu: Hem çekmede hem bırakmada gecikmeli çalışma özelliğine sahiptir
• Darbe Röleleri: Belirli süre boyunca darbe çıkışı verir
• Yıldız-Üçgen Zamanlayıcılar: Motor yol verme sistemleri için özel tasarlanmış zamanlayıcılardır

Yapısal Özelliklere Göre Zaman Röleleri

• Mekanik Zaman Röleleri: Motor tahrikli, saat mekanizmalı klasik tip rölelerdir
• Elektronik Zaman Röleleri: Transistör ve entegre devre teknolojisi ile çalışan modern rölelerdir
• Dijital Zaman Röleleri: LCD/LED ekran ve dijital ayar özelliklerine sahip son teknoloji ürünlerdir
• Pnömatik Zaman Röleleri: Hava basıncı ile çalışan özel tip rölelerdir

Günümüzde en çok tercih edilen tipler elektronik ve dijital zaman röleleridir. Bu modeller daha hassas zamanlama, kolay programlama ve uzun ömür avantajları sunar.

On-Delay (Çekmede Gecikmeli) Zaman Rölesi

On-delay zaman röleleri, endüstriyel otomasyon sistemlerinde en yaygın kullanılan zaman rölesi tipidir. Bu röle tipinde kumanda devresine enerji verildiğinde ayarlanan süre boyunca röle bekler ve süre sonunda çıkış kontakları durumunu değiştirir.

Çalışma Mantığı

Kumanda bobinine elektrik verildiği anda zamanlayıcı devreye girer ve ayarlanan süreyi saymaya başlar. Belirlenen zaman tamamlandığında normalde açık (NO) kontaklar kapanır, normalde kapalı (NC) kontaklar açılır. Kumanda devresinden enerji kesildiğinde röle anında ilk konumuna döner.

Kullanım Alanları

• Motor Yol Verme: Motorların yumuşak başlatılması için gerekli gecikme süresi sağlanır
• Sıralı Çalıştırma: Birden fazla ekipmanın sırayla devreye alınması kontrol edilir
• Ön Isıtma Sistemleri: Kompresör veya yanma sistemlerinde ön ısıtma süresi ayarlanır
• Alarm Sistemleri: Kapı açıldıktan sonra alarm devreye girene kadar geçen süre kontrol edilir
• Aydınlatma Kontrolü: Merdivenler ve koridorlarda ışığın belirli süre sonra yanması sağlanır

Ayar Parametreleri

On-delay zaman rölelerinde genellikle 0.1 saniye ile 100 saat arasında değişen geniş bir ayar aralığı bulunur. Dijital modellerde hassas ayar yapılabilirken, analog modellerde potansiyometre ile ayarlama yapılır. Zaman röleleri seçiminde uygulama ihtiyacına uygun zaman aralığı dikkate alınmalıdır.

Off-Delay (Bırakmada Gecikmeli) Zaman Rölesi

Off-delay zaman röleleri, kumanda devresine enerji verildiğinde anında çalışır ancak enerji kesildiğinde ayarlanan süre kadar çalışmaya devam eder. Bu özellik sayesinde sistemlerin ani durmasını önleyen uygulamalarda kullanılır.

Çalışma Prensibi

Kumanda bobinine elektrik verildiği anda röle devreye girer ve çıkış kontakları anında durum değiştirir. Kumanda devresinden enerji kesildiğinde zamanlayıcı devreye girer ve ayarlanan süre boyunca röle çalışmaya devam eder. Süre sonunda röle devre dışı kalır ve kontaklar ilk konumlarına döner.

Tipik Uygulama Örnekleri

• Havalandırma Sistemleri: Ana cihaz kapandıktan sonra vantilatörün belirli süre daha çalışması sağlanır
• Soğutma Devreleri: Kompresör durduktan sonra fan motorunun çalışmaya devam etmesi kontrol edilir
• Fırın Sistemleri: Isıtma kapatıldıktan sonra soğutma fanının belirli süre çalışması sağlanır
• Merdiven Aydınlatması: Anahtar kapatıldıktan sonra ışığın belirli süre daha yanması için kullanılır
• Otopark Bariyerleri: Kontrol sinyali kesilse bile bariyerin tam açılması veya kapanması sağlanır

Avantajları

Off-delay röleleri, sistemlerin ani durmasından kaynaklanan mekanik yıpranmaları ve arızaları önler. Özellikle motorlu sistemlerde enerji kesildiğinde aniden durması istenmeyen uygulamalarda kritik öneme sahiptir. Ayrıca operasyon güvenliğini artırarak ekipman ömrünü uzatır.

Yıldız-Üçgen Zamanlayıcı

Yıldız-üçgen zamanlayıcılar, üç fazlı asenkron motorların yumuşak başlatılması için özel olarak tasarlanmış zaman röleleridir. Motor yol verme sırasında oluşan yüksek başlangıç akımını düşürmek amacıyla kullanılır ve kontaktör seçimi yaparken mutlaka dikkate alınmalıdır.

Çalışma Sistemi

Motor ilk olarak yıldız bağlantı ile düşük gerilimde çalıştırılır. Bu sayede başlangıç akımı nominal akımın yaklaşık %30’una düşer. Ayarlanan süre sonunda motor otomatik olarak üçgen bağlantıya geçer ve tam güçte çalışmaya başlar. Geçiş süresi genellikle 5-15 saniye arasında ayarlanır.

Teknik Özellikler

• Çift Zamanlı Çalışma: T1 (yıldız süresi) ve T2 (yıldız-üçgen geçiş arası süre) olmak üzere iki ayrı zaman ayarı bulunur
• Güvenlik Fonksiyonları: Kontaktörlerin aynı anda çekmesini önleyen mekanik ve elektriksel kilitleme özellikleri vardır
• Hata Algılama: Modern modellerde motor aşırı yük veya faz kaybı gibi hataları algılama özellikleri bulunur
• Ayarlanabilir Parametreler: Başlangıç süresi, geçiş süresi ve tekrar başlatma gecikme süresi ayarlanabilir

Avantajları

• Başlangıç akımını %70 oranında azaltır
• Elektrik şebekesinde gerilim düşmesini önler
• Mekanik yıpranmayı azaltarak motor ömrünü uzatır
• Enerji maliyetlerini düşürür
• Yüksek güçlü motorların yumuşak başlatılmasını sağlar

Uygulama Kriterleri

Yıldız-üçgen zamanlayıcılar genellikle 5.5 kW ve üzeri güçteki motorlarda kullanılır. Motor başlangıcında düşük tork gerektiren uygulamalar için idealdir. Pompalar, fanlar, kompresörler ve konveyör sistemlerinde yaygın olarak tercih edilir.

Dijital ve Analog Zaman Röleleri Karşılaştırması

Modern endüstriyel uygulamalarda hem dijital hem de analog zaman röleleri kullanılmaktadır. Her iki tip de kendi avantajlarına sahiptir ve uygulama gereksinimlerine göre seçim yapılmalıdır.

Dijital Zaman Röleleri

Özellikler:

• LCD veya LED ekran ile hassas zaman gösterimi
• Tuş takımı veya dokunmatik panel ile kolay programlama
• 0.01 saniye hassasiyetinde zaman ayarı
• Çoklu fonksiyon seçenekleri (16 farklı çalışma modu)
• Hafıza özelliği ile güç kesintisinde ayarları saklama
• RS485, Modbus gibi haberleşme protokolleri desteği

Avantajları:

• Yüksek hassasiyet ve tekrarlanabilirlik
• Kolay ayar ve programlama
• Uzun ömür ve düşük bakım ihtiyacı
• Geniş çalışma sıcaklığı aralığı (-20°C ile +60°C)
• Otomasyon sistemlerine entegre edilebilme

Analog Zaman Röleleri

Özellikler:

• Potansiyometre ile mekanik ayar
• Skala veya kadran üzerinde zaman gösterimi
• Basit ve sağlam yapı
• Tek fonksiyonlu çalışma
• Ekonomik maliyet

Avantajları:

• Düşük ilk yatırım maliyeti
• Basit kullanım ve ayar
• Elektromanyetik parazite karşı dayanıklılık
• Mekanik şok ve titreşime yüksek dayanım
• Basit bakım ve onarım

Seçim Kriterleri

Kritik zamanlama gerektiren, hassasiyet önemli olan ve otomasyon sistemine entegre edilecek uygulamalarda dijital zaman röleleri tercih edilmelidir. Basit zamanlama işleri, maliyet hassasiyeti yüksek projeler ve sert çevre koşullarında ise analog zaman röleleri uygun seçimdir.

Zaman Rölesi Bağlantı Şemaları

Zaman rölelerinin doğru çalışması için bağlantı şemalarının kurallara uygun yapılması kritik önem taşır. Yanlış bağlantı ekipman hasarına ve güvenlik sorunlarına yol açabilir.

Temel Bağlantı Elemanları

• Güç Terminalleri (A1-A2): Rölenin kumanda bobini için besleme gerilimi bağlantısı
• NO Kontaklar: Normalde açık, enerji verildiğinde kapanan kontaklar
• NC Kontaklar: Normalde kapalı, enerji verildiğinde açılan kontaklar
• COM Terminali: Ortak terminal, hem NO hem NC kontaklar için kullanılır

On-Delay Röle Bağlantı Şeması

On-delay zaman rölesinde A1-A2 terminallerine kumanda gerilimi uygulanır (genellikle 220V AC veya 24V DC). Röle çektiğinde süre sayımı başlar. Ayarlanan süre sonunda NO kontaklar kapanır ve yük devresini besler. Kontaktör kumanda devrelerinde sık kullanılan bu bağlantıda, röle çıkışı kontaktörün bobinine bağlanır.

Off-Delay Röle Bağlantı Şeması

Off-delay rölede kumanda gerilimi verildiğinde röle anında çeker ve NO kontakları kapatır. Kumanda gerilimi kesildiğinde zamanlayıcı devreye girer. Ayarlanan süre boyunca röle çalışmaya devam eder ve süre sonunda kontaklar açılır. Fan motorları ve havalandırma sistemlerinde yaygın kullanımı vardır.

Yıldız-Üçgen Bağlantı Şeması

Yıldız-üçgen zamanlayıcı bağlantısı üç ayrı kontaktör gerektirir:

• Ana Kontaktör (KM1): Motor besleme hattı için
• Yıldız Kontaktörü (KM2): Motor sargılarının yıldız bağlantısı için
• Üçgen Kontaktörü (KM3): Motor sargılarının üçgen bağlantısı için

Zamanlayıcı çıkışları, yıldız ve üçgen kontaktörlerinin bobinlerine bağlanır. Mekanik ve elektriksel kilitleme ile KM2 ve KM3’ün aynı anda çekmesi önlenir. Bu sistem doğru kurulduğunda motor yumuşak başlatılır ve tam güce güvenli şekilde geçiş yapılır.

Güvenlik Önlemleri

• Tüm bağlantılar enerji kesik durumdayken yapılmalıdır
• Kumanda gerilimi doğru seçilmeli ve stabilize olmalıdır
• Kontakların akım taşıma kapasitesi yük akımına uygun olmalıdır
• Topraklama bağlantıları ihmal edilmemelidir
• Sıcaklık, nem ve toz koruması için uygun pano içine montaj yapılmalıdır

Zaman Rölesi Uygulama Örnekleri

Zaman röleleri modern endüstriyel tesislerde sayısız uygulamada kullanılmaktadır. Doğru seçim ve uygulama ile verimlilik artışı, enerji tasarrufu ve güvenlik sağlanır.

1. Kompresör Kontrol Sistemi

Endüstriyel kompresörlerde basınç anahtarı ile birlikte off-delay zaman rölesi kullanılır. Kompresör istenen basınca ulaştığında basınç anahtarı devreyi keser, ancak zaman rölesi sayesinde kompresör 2-3 dakika daha çalışarak sistem basıncını dengeler. Bu uygulama kompresörün sık açılıp kapanmasını önler ve motor ömrünü uzatır.

2. Konveyör Bant Sıralı Çalıştırma

Birden fazla konveyör bandın art arda sıralandığı sistemlerde on-delay zaman röleleri kullanılır. Her bant bir öncekinden belirli süre sonra devreye alınır. Bu sayede sistem üzerindeki malzeme akışı düzenli olur ve motor yol verme akımları dağıtılarak elektrik şebekesi korunur.

3. Havalandırma ve Isıtma Sistemi

Kazan veya fırın sistemlerinde brülör kapandıktan sonra egzoz fanının belirli süre çalışması gerekir. Off-delay zaman rölesi ile fan motoru, ısıtma sistemi kapandıktan 5-10 dakika sonra otomatik olarak durur. Bu uygulama sistemin güvenli şekilde soğumasını sağlar.

4. Pompaj İstasyonu Otomasyonu

Su pompalarında seviye şalteri ile birlikte zaman rölesi kullanılarak pompanın minimum çalışma süresi garanti edilir. Su seviyesi düşse bile pompa en az 30 saniye çalışır. Bu uygulama pompanın sık açılıp kapanmasını önleyerek mekanik yıpranmayı azaltır.

5. Jeneratör Transfer Sistemi

Elektrik kesintisinde jeneratör devreye alınırken on-delay zaman rölesi kullanılır. Jeneratör çalıştıktan sonra 30-60 saniye ısınma süresi verilir, ardından yük otomatik olarak transfer edilir. Şebeke geri geldiğinde ise jeneratör yükten ayrıldıktan sonra belirli süre boşta çalıştırılarak soğutulur.

6. Elektrikli Motor Fren Sistemi

DC fren motorlu uygulamalarda, motor durduktan sonra fren bobinine gecikmeli olarak elektrik verilir. On-delay zaman rölesi ile 0.5-2 saniye gecikme sağlanarak motorun tam durmasından sonra fren devreye alınır. Bu uygulama fren sisteminin mekanik ömrünü uzatır.

7. Otopark ve Bariyer Kontrolü

Otopark bariyerlerinde geçiş kartı okutulduktan sonra bariyer açılır ve belirli süre açık kalır. Off-delay zaman rölesi ile araç geçtikten sonra bariyer otomatik olarak kapanır. Sensör arızası durumunda bile güvenlik sağlanır.

8. Merdiven ve Koridor Aydınlatması

Butonla kumanda edilen merdiven aydınlatmasında off-delay zaman rölesi kullanılır. Butona basıldığında ışık yanar ve ayarlanan süre (3-5 dakika) sonunda otomatik olarak söner. Enerji tasarrufu sağlayan pratik bir uygulamadır.

Sonuç ve Öneriler

Zaman röleleri modern endüstriyel otomasyon sistemlerinin temel bileşenleridir. Doğru tip ve model seçimi, uygulamanın başarısı için kritik önem taşır. On-delay, off-delay ve yıldız-üçgen zamanlayıcılar farklı ihtiyaçlara cevap veren çözümler sunar.

Dijital zaman röleleri hassasiyet ve programlama kolaylığı gerektiren uygulamalar için ideal iken, analog modeller basit ve ekonomik çözüm arayanlar için uygundur. Bağlantı şemalarının doğru uygulanması ve güvenlik önlemlerinin alınması ekipman ömrünü uzatır.
