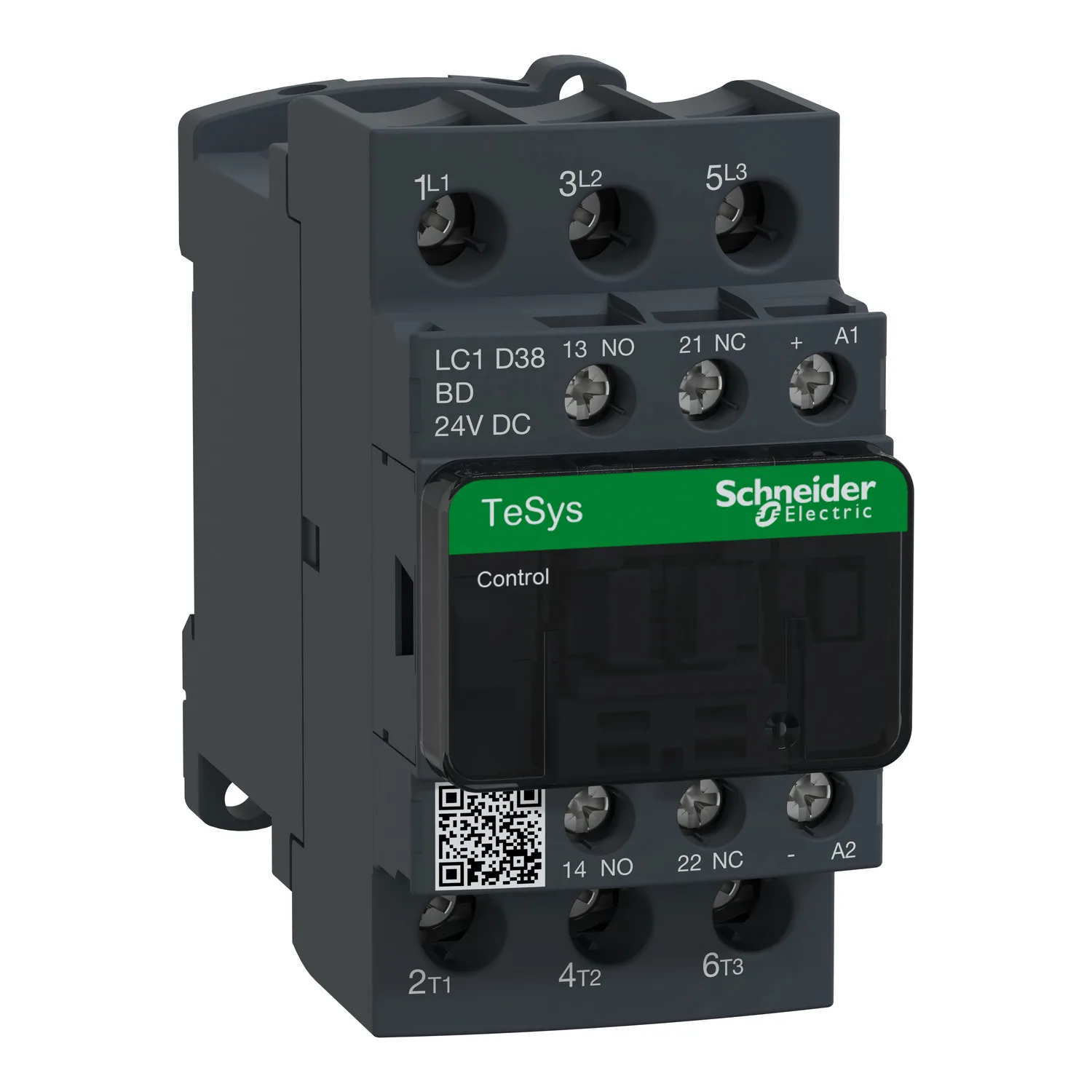

Schneider LC1-D38BD 24VDC 18.5KW 1NA+1NK Kontaktör
Orijinal fiyat: 10.597,20 ₺.4.450,82 ₺Şu andaki fiyat: 4.450,82 ₺.
KDV Dahildir.
Stokta
Ödeme Yöntemleri:
Endüstriyel otomasyon ve güç dağıtım sistemlerinin vazgeçilmez bileşenlerinden biri olan Schneider Electric‘in LC1-D38BD modeli, yüksek performanslı ve güvenilir güç kontaktörleri serisinin öne çıkan bir üyesidir. 24VDC kontrol gerilimi ile çalışan bu kontaktör, özellikle 18.5KW’a kadar olan motor yüklerinin anahtarlanması ve kontrolü için ideal bir çözümdür. 1 Normalde Açık (NA) ve 1 Normalde Kapalı (NK) yardımcı kontağı sayesinde karmaşık kontrol devrelerine kolayca entegre edilebilir. Endüstriyel standartlara uygunluğu ve Schneider Electric kalitesi ile öne çıkan bu ürün, zorlu çalışma koşullarında dahi kesintisiz ve güvenli operasyonlar sunar. Güçlü yapısı ve hassas anahtarlama yetenekleri ile tesislerinizin verimliliğini artırmak için tasarlanmıştır.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | Schneider Electric |
| Ürün Kodu | LC1D38BD |
| Kontrol Gerilimi | 24VDC |
| Anma Gücü (AC-3) | 18.5KW |
| Yardımcı Kontak Yapılandırması | 1 NA + 1 NK |
| Seri | TeSys D |
| Kutup Sayısı | 3 Kutuplu |
Kullanım Alanları
Bu güçlü kontaktör, endüstriyel tesislerde motorların başlatılması, durdurulması ve korunması gibi temel işlevler için yaygın olarak kullanılır. Özellikle imalat sanayi, otomasyon sistemleri, pompa ve fan kontrolü gibi alanlarda güvenilir bir anahtarlama çözümü sunar. Yüksek anahtarlama kapasitesi sayesinde ağır yüklerin kontrolünde dahi üstün performans sergiler.
- Motor Kontrolü – Endüstriyel motorların güvenli ve verimli bir şekilde çalıştırılması için kullanılır.
- Otomasyon Sistemleri – Üretim hatları ve proses otomasyonunda anahtarlama görevlerini yerine getirir.
- Pompa ve Fan Sistemleri – HVAC ve su temin sistemlerindeki pompaların ve fanların kontrolünü sağlar.
- Aydınlatma Kontrolü – Büyük ölçekli endüstriyel aydınlatma devrelerinde anahtarlama amacıyla kullanılabilir.
- Kompresör Kontrolü – Endüstriyel kompresörlerin çalışma döngülerinin yönetilmesinde rol oynar.
Öne Çıkan Özellikler
Schneider Electric LC1-D38BD, gelişmiş teknolojisi ve sağlam yapısı ile endüstriyel uygulamalarda fark yaratır. Yüksek anahtarlama frekanslarına dayanıklılığı ve uzun ömrü ile bakım maliyetlerini düşürürken, enerji verimliliğine de katkıda bulunur. Kompakt tasarımı sayesinde panolarda yerden tasarruf sağlarken, kolay montajı da kurulum sürecini hızlandırır.
- Yüksek Anahtarlama Kapasitesi – 18.5KW’a kadar olan motor yüklerini sorunsuz bir şekilde anahtarlayarak geniş bir uygulama yelpazesine hitap eder.
- Dayanıklı Yapı – Zorlu endüstriyel ortamlarda dahi güvenilir çalışmayı garanti eden sağlam malzemelerden üretilmiştir.
- Enerji Verimliliği – Düşük enerji tüketimi ile operasyonel maliyetleri optimize etmeye yardımcı olur.
- Kompakt Tasarım – Panolarda minimum yer kaplayarak daha fazla esneklik sunar.
- Kolay Entegrasyon – Standart montaj raylarına uyumlu yapısı ve standart yardımcı kontakları ile mevcut sistemlere kolayca entegre edilebilir.
Neden Bu Ürünü Tercih Etmelisiniz?
Schneider Electric‘in küresel çapta tanınan kalitesi ve güvenilirliği, LC1-D38BD modelini endüstriyel projeleriniz için akıllı bir seçim haline getirir. Uluslararası standartlara uygunluğu, uzun ömrü ve üstün performansıyla tesislerinizin kesintisiz çalışmasını garanti eder. Bu kontaktör, yatırımınızın karşılığını uzun vadede performans ve güvenilirlik olarak almanızı sağlar. Endüstriyel otomasyonun zorlu gereksinimlerini karşılamak üzere tasarlanmış bu ürünle operasyonel mükemmelliğe ulaşın.
| Seri | TeSys |
|---|---|
| Ürün adı | TeSys D |
| Ürün ya da bileşen tipi | Kontaktör |
| Ürün grubu | LC1D |
| Kontaktör uygulaması | Direnç yükü |
| Kullanım kategorisi | AC-4 |
| Kutup tanımı | 3P |
| Power pole contact composition | 3 NA |
| [Ue] nominal çalışma voltajı | Güç devresi: |
| [Ie] nominal çalışma akımı | 50 A 60 °C) -de |
| Motor gücü kW | 18,5 kW -de 500 V AC 50/60 Hz (AC-3) |
| Motor power HP (UL / CSA) | 10 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar |
| Kontrol devresi tipi | DC standart |
| Kontrol devresi gerilimi | 24 V DC |
| Yardımcı kontak düzenleme | 1 NA + 1 NK |
| [Uimp] nominal darbe dayanım voltajı | 6 kV ‘e uygunIEC 60947 |
| Aşırı gerilim kategorisi | III |
| [Ith] klasik açık hava termik akımı | 10 A -de |
| Irms nominal kapama kapasitesi | 140 A AC için sinyalleme devresi ‘e uygunIEC 60947-5-1 |
| Nominal kesme kapasitesi | 550 A -de 440 V için güç devresi ‘e uygunIEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 60 A -de |
| Ilgili sigorta değeri | 10 A gG için sinyalleme devresi ‘e uygunIEC 60947-5-1 |
| Ortalama empedans | 2 mOhm – Ith 50 A 50 Hz için güç devresi |
| [Ui] nominal yalıtım voltajı | Güç devresi: 600 V CSA sertifikali |
| Elektrik dayanıklılığı | 1,4 Mcycles 50 A AC-1 Ue’de |
| Kutup başına güç dağılımı | 5 W AC-1 |
| Front cover | Ile |
| Montaj desteği | Plaka |
| Standartlar | CSA C22.2 No 14 |
| Ürün sertifikaları | RINA |
| Bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile |
| Sıkma torku | Kontrol devresi: 1,7 N.m – üzerinde vida kelepçesi terminalleri – tornavidayla düz Ø 6 mm |
| Çalışma süresi | 16…24 msn açma |
| Güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör ‘e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık | Titreşimler kontaktör açık: 2 Gn, 5…300 Hz |
| Maximum operating rate | 3600 cyc/h -de |
| Bobin teknolojisi | Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör |
| Kontrol devresi gerilim limitleri | 0,1…0,25 Uc -40…70 °C düşme DC |
| Zaman sabiti | 28 ms |
| W cinsinden kalkış gücü | 5,4 W 20 °C) |
| W cinsinden tutma güç tüketimi | 5,4 W -de 20 °C |
| Yardımcı kontak tipi | Tip mekanik olarak bağlantılı 1 NA + 1 NK ‘e uygunIEC 60947-5-1 |
| Sinyalleme devre frekansı | 25…400 Hz |
| Minimum anahtarlama akımı | 5 mA için sinyalleme devresi |
| Minimum anahtarlama gerilimi | 17 V için sinyalleme devresi |
| Çakışmama süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında |
| Yalıtım direnci | > 10 MOhm için sinyalleme devresi |
| IP koruma derecesi | IP20 ön yüz ‘e uygunIEC 60529 |
| Koruyucu bakım | TH ‘e uygunIEC 60068-2-30 |
| Kirletme derecesi | 3 |
| Çalışma için ortam hava sıcaklığı | -40…60 °C |
| Depolama ortam koşulları | -60…80 °C |
| Çalışma yüksekliği | 0…3000 m |
| Yangına dayanıklılık | 850 °C ‘e uygunIEC 60695-2-1 |
| Yükseklik | 85 mm |
| Genişlik | 45 mm |
| Derinlik | 101 mm |
| Ürün ağırlığı | 0,54 kg |
| Marka | Schneider Electric |
| Ürün | Kontaktör |
| Bobin Gerilimi | 24VDC |
| Güç Tüketimi | 18.5kW |
| Kontak | 1NA+1NK |
| Seri | LC1-D |
