Toroidal Akım Trafosu Seçimi: Kaçak Akım İzleme, Çap ve Hassasiyet Rehberi

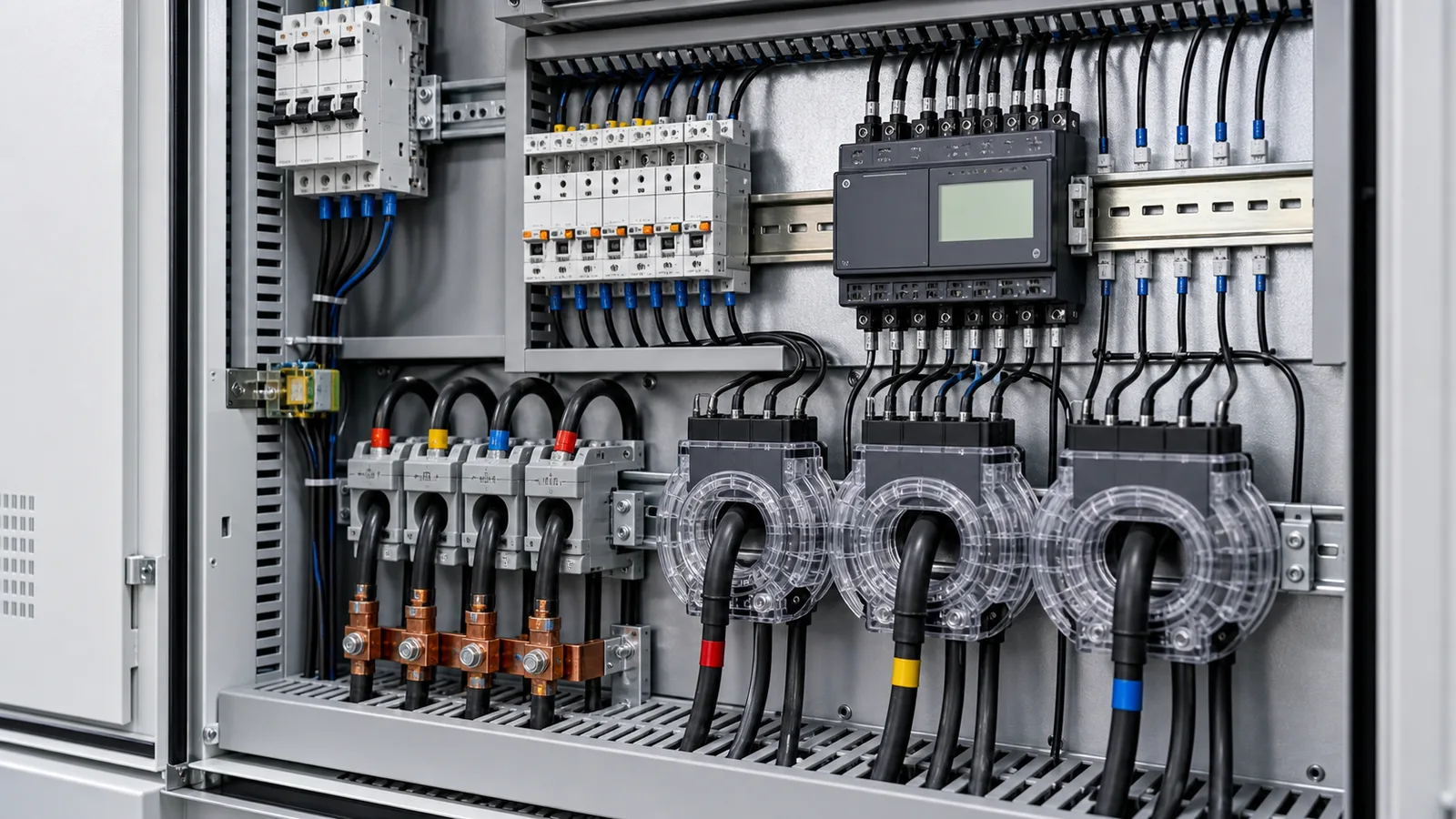

Toroidal akım trafosu, kaçak akım izleme ve diferansiyel koruma sistemlerinde faz ve nötr iletkenlerinin toplam akım dengesini izlemek için kullanılır. Doğru seçilmediğinde sistem gereksiz açma yapabilir, kaçak akımı doğru algılamayabilir veya pano içinde montajı mümkün olmayabilir.
Bu rehber, toroidal akım trafosu seçerken çap, kablo düzeni ve röle uyumu gibi pratik konuları netleştirir.
Toroidal akım trafosu nasıl çalışır?
Normal koşulda fazlardan giden ve nötrden dönen akımların vektörel toplamı sıfıra yakındır. Kaçak akım oluştuğunda bu denge bozulur ve toroidal akım trafosu bu farkı kaçak akım rölesine aktarır. Ürünleri incelemek için toroidal akım trafoları kategorisi kullanılabilir.
İç çap seçimi
En sık yapılan hata, yalnızca akım değerine bakıp toroidin iç çapını ihmal etmektir. Faz iletkenleri ve nötr, toroidin içinden birlikte geçmelidir. Kablo pabuçları, izolasyon kalınlığı ve bükülme payı hesaba katılmalıdır. Kablo demeti toroid içinde sıkışmamalı, mekanik gerilim oluşmamalıdır.
| Kriter | Neden önemli? | Kontrol notu |
|---|---|---|
| İç çap | Kabloların geçiş alanı | Pabuç ve bükülme payı dahil edilmeli |
| Röle uyumu | Doğru ölçüm sinyali | Aynı sistem ailesi kontrol edilmeli |
| Hassasiyet | Kaçak akım algılama | Uygulama riskine göre belirlenmeli |
| Montaj yeri | Servis ve kablo düzeni | Pano içinde erişilebilir olmalı |
Tüm iletkenler toroid içinden geçmeli
Kaçak akım izleme için ilgili devrenin tüm aktif iletkenleri aynı toroid içinden geçirilmelidir. Trifaze sistemde üç faz ve nötr, uygulama yapısına göre birlikte izlenir. Toprak iletkeni toroid içinden geçirilmez. Yanlış kablo geçişi, sistemin sürekli hatalı alarm vermesine yol açabilir.
Kaçak akım rölesiyle uyum
Toroidal akım trafosu genellikle harici kaçak akım rölesiyle birlikte çalışır. Rölenin giriş tipi, hassasiyet aralığı ve üretici önerileri kontrol edilmelidir. Örnek ürün olarak Siemens 210mm toroidal akım trafosu yüksek kesitli kablo geçişleri için incelenebilir.
Standart akım trafosu ile farkı
Standart akım trafoları yük akımını ölçmek için kullanılır. Toroidal akım trafosu ise kaçak akım farkını izler. Enerji analizörü, ampermetre veya sayaç ölçümü için standart akım trafosu; kaçak akım izleme için toroidal yapı tercih edilir.
Yanlış montajda görülen tipik sorunlar
Toroidal akım trafolarında en sık karşılaşılan sorunlardan biri nötr iletkeninin toroid dışından geçirilmesidir. Bu durumda röle, normal yük akımını kaçak gibi algılayabilir. Bir diğer hata da korunan hattın dışında kalan başka bir nötr bağlantısının aynı yükle ortak kullanılmasıdır. Ortak nötr, kaçak akım izleme sisteminin kararsız çalışmasına neden olabilir.
Kablo demeti toroidin tam merkezinden geçmese bile sistem çalışabilir; ancak yüksek akımlı uygulamalarda mekanik düzen ve kablo sabitleme önemlidir. Toroid çevresindeki güç kabloları gevşek bırakılırsa titreşim ve ısınma kaynaklı bakım sorunları oluşabilir. Pano içinde toroidin erişilebilir kalması, ileride test ve değişim işlemlerini kolaylaştırır.
Satın alma kontrol listesi
- Kablo demetinin dış ölçüsü hesaplandı mı?
- Tüm aktif iletkenlerin toroid içinden geçeceği doğrulandı mı?
- Kaçak akım rölesiyle uyum kontrol edildi mi?
- Hassasiyet ve gecikme ayarı uygulamaya uygun mu?
- Pano montaj alanı ve servis erişimi yeterli mi?
- Toprak iletkeninin toroid dışından geçeceği net mi?
Sonuç
Toroidal akım trafosu seçiminde doğru çap, doğru kablo geçişi ve doğru röle uyumu en kritik başlıklardır. Bu üç konu doğru çözüldüğünde kaçak akım izleme sistemi daha stabil ve güvenilir çalışır.
Sık sorulan sorular
Toprak kablosu toroid içinden geçirilir mi?
Hayır. Kaçak akım izleme için aktif iletkenler geçirilir; toprak iletkeni toroid dışından ilerlemelidir.
Toroid çapı büyük seçilirse sorun olur mu?
Montaj kolaylaşabilir; ancak üretici önerileri, hassasiyet ve pano yerleşimi yine kontrol edilmelidir.
Akım trafosu enerji analizörü için kullanılır mı?
Enerji analizörü için standart akım trafosu kullanılır. Toroidal akım trafosu kaçak akım izleme içindir.
