Açık Tip Şalter (ACB) Seçimi: Ana Dağıtım Panolarında 630A-6300A Rehberi

Açık tip şalter, yani ACB, ana dağıtım panolarında yüksek akımlı hatları korumak ve yönetmek için kullanılan en kritik şalt ekipmanlarından biridir. Kompakt şalterlere göre daha yüksek akım seviyelerinde, daha gelişmiş trip üniteleriyle ve bakım erişimi daha güçlü yapılarla kullanılır. Bu yüzden seçim yalnızca amper değerine bakılarak yapılmamalıdır.

Bu rehber, 630A ile 6300A aralığındaki ana pano uygulamalarında açık tip şalter seçerken nelere bakılması gerektiğini özetler.

ACB hangi panolarda kullanılır?

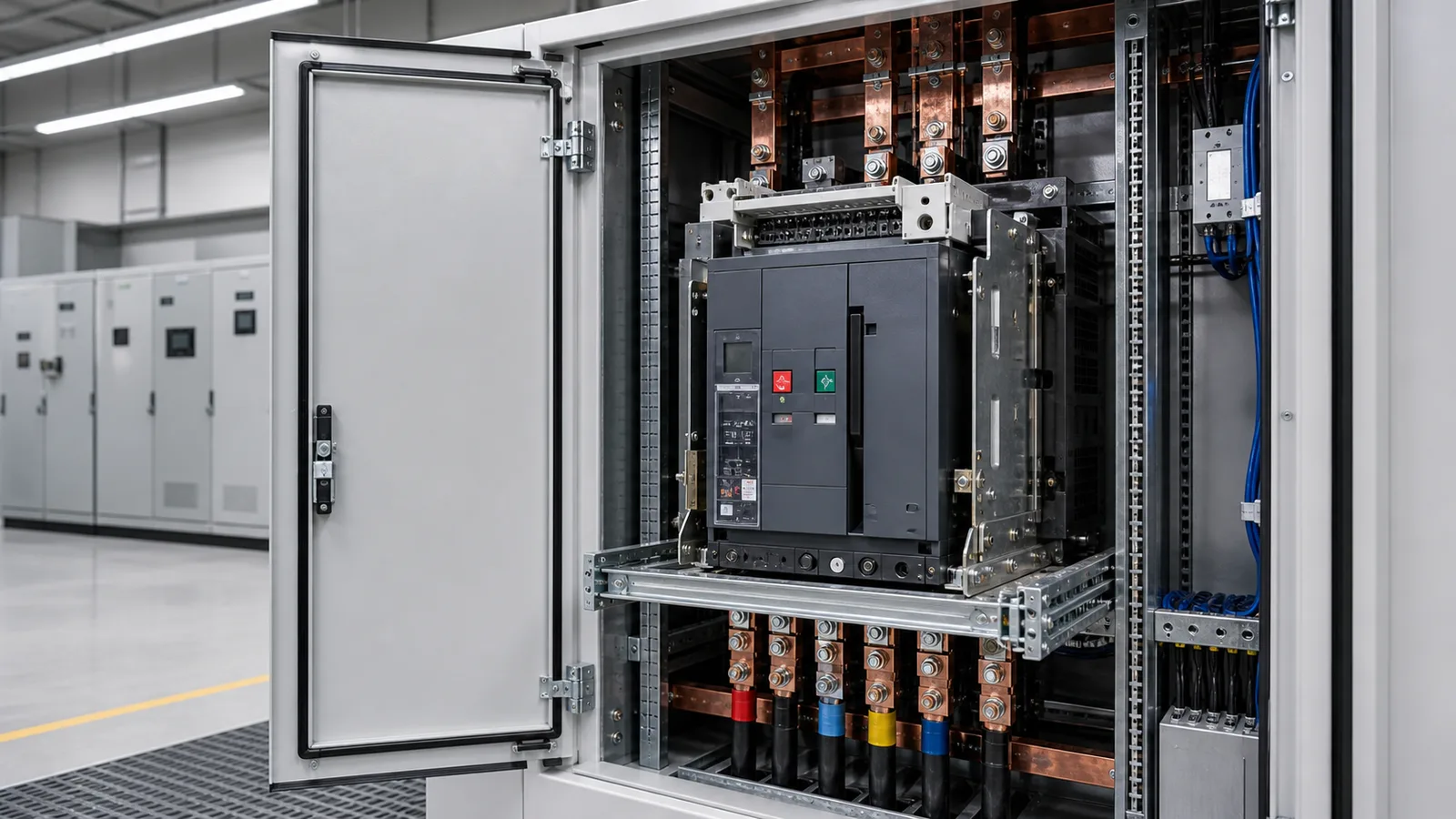

Açık tip şalterler genellikle ana dağıtım panolarında, trafo çıkışlarında, jeneratör ana girişlerinde ve yüksek güçlü tesis beslemelerinde tercih edilir. Tesisin enerji sürekliliği ve servis güvenliği açısından kritik bir ekipmandır. Ürün gruplarını incelemek için açık tip şalterler (ACB) kategorisi kullanılabilir.

Nominal akım ve kısa devre kapasitesi

Seçimde ilk adım şalterin nominal akımının pano yüküyle uyumlu olmasıdır. Ancak kısa devre kesme kapasitesi en az akım kadar önemlidir. Trafo gücü, kablo mesafesi ve pano konumu beklenen kısa devre akımını değiştirir. Icu ve Ics değerleri proje hesabıyla karşılaştırılmalıdır.

Sabit tip mi çekmeceli tip mi?

Sabit tip ACB daha sade ve ekonomik olabilir. Çekmeceli tip ise bakım, test ve hızlı değişim açısından avantaj sağlar. Enerji sürekliliğinin kritik olduğu tesislerde çekmeceli yapı, servis sırasında daha kontrollü müdahale imkanı sunar. Ancak pano mekanik tasarımı ve yerleşim maliyeti de buna göre planlanmalıdır.

Trip ünitesi neden önemlidir?

Modern açık tip şalterlerde aşırı yük, kısa devre, toprak hatası, gecikmeli açma ve ölçüm gibi fonksiyonlar trip ünitesine bağlıdır. Ana şalter ile tali şalterler arasında selektivite isteniyorsa trip ayarlarının hassas yapılabilmesi gerekir. Örnek ürün olarak ABB Emax2 E6.2H 6300A açık tip şalter yüksek akımlı ana pano projelerinde incelenebilir.

MCCB ile ACB arasındaki karar

Daha düşük akım seviyelerinde kompakt şalterler yeterli olabilir. Ancak ana giriş akımı yükseldikçe, gelişmiş ayar, servis kolaylığı ve pano koordinasyonu ihtiyacı ACB tarafını öne çıkarır. Bu karar elektrik projesi, kısa devre hesabı ve işletme bakım yaklaşımıyla birlikte verilmelidir.

Servis, aksesuar ve haberleşme ihtiyaçları

Açık tip şalterlerde yalnızca ana gövde değil, yardımcı kontak, açtırma bobini, kapama bobini, motor mekanizması, düşük gerilim bobini ve haberleşme modülü gibi aksesuarlar da proje gereksinimine göre belirlenmelidir. Ana dağıtım panosunda uzaktan izleme veya bina otomasyonuna veri aktarımı isteniyorsa ölçüm ve haberleşme fonksiyonları satın alma aşamasında net yazılmalıdır.

Bakım tarafında test pozisyonu, servis pozisyonu ve çekmeceli mekanizmanın pano içinde rahat hareket edebilmesi önemlidir. ACB değişimi veya testi için ön tarafta yeterli çalışma boşluğu bırakılmayan panolarda servis süresi uzar. Bu nedenle ACB seçimi, pano imalatı ve bakım prosedürü aynı anda düşünülmelidir.

Satın alma kontrol listesi

• Trafo ve pano kısa devre hesabı yapıldı mı?
• Nominal akım, bara ve kablo kapasitesiyle uyumlu mu?
• 3P mi 4P mi gerekiyor?
• Sabit tip mi çekmeceli tip mi uygun?
• Trip ünitesi selektivite ihtiyacını karşılıyor mu?
• Haberleşme, ölçüm veya uzaktan açma-kapama isteniyor mu?

Sonuç

Açık tip şalter seçimi, ana dağıtım panosunun güvenliği ve işletme sürekliliği için doğrudan etkilidir. Doğru ACB; akım, kesme kapasitesi, trip fonksiyonu, servis erişimi ve pano koordinasyonu birlikte değerlendirilerek seçilmelidir.

Sık sorulan sorular

ACB her zaman MCCB’den daha mı iyidir?

Hayır. ACB yüksek akım ve gelişmiş ana pano ihtiyaçlarında tercih edilir. Daha küçük hatlarda MCCB daha uygun olabilir.

Çekmeceli ACB ne avantaj sağlar?

Bakım, test ve değişim işlemlerinde servis kolaylığı sağlar. Kritik tesislerde duruş süresini azaltabilir.

Trip ünitesi seçiminde neye bakılmalı?

Ayar hassasiyeti, koruma fonksiyonları, selektivite ihtiyacı ve varsa haberleşme özellikleri kontrol edilmelidir.
