Kompanzasyon Panosu Ürün Seçimi: Kondansatör, Kontaktör, Reaktör ve Analizör
Kompanzasyon panosu, işletmenin reaktif güç dengesini yönetmek ve cezalı tüketim riskini azaltmak için kurulur. Ancak doğru kompanzasyon yalnızca kondansatör gücünü hesaplamakla bitmez. Kondansatör, kompanzasyon kontaktörü, harmonik önleyici reaktör, sigorta, reaktif güç kontrol rölesi ve ölçüm ekipmanları birlikte seçilmelidir.
Bu rehber, kompanzasyon panosu için ürün listesi hazırlayan teknik ekipler ve satın alma sorumluları için pratik bir kontrol çerçevesi sunar.

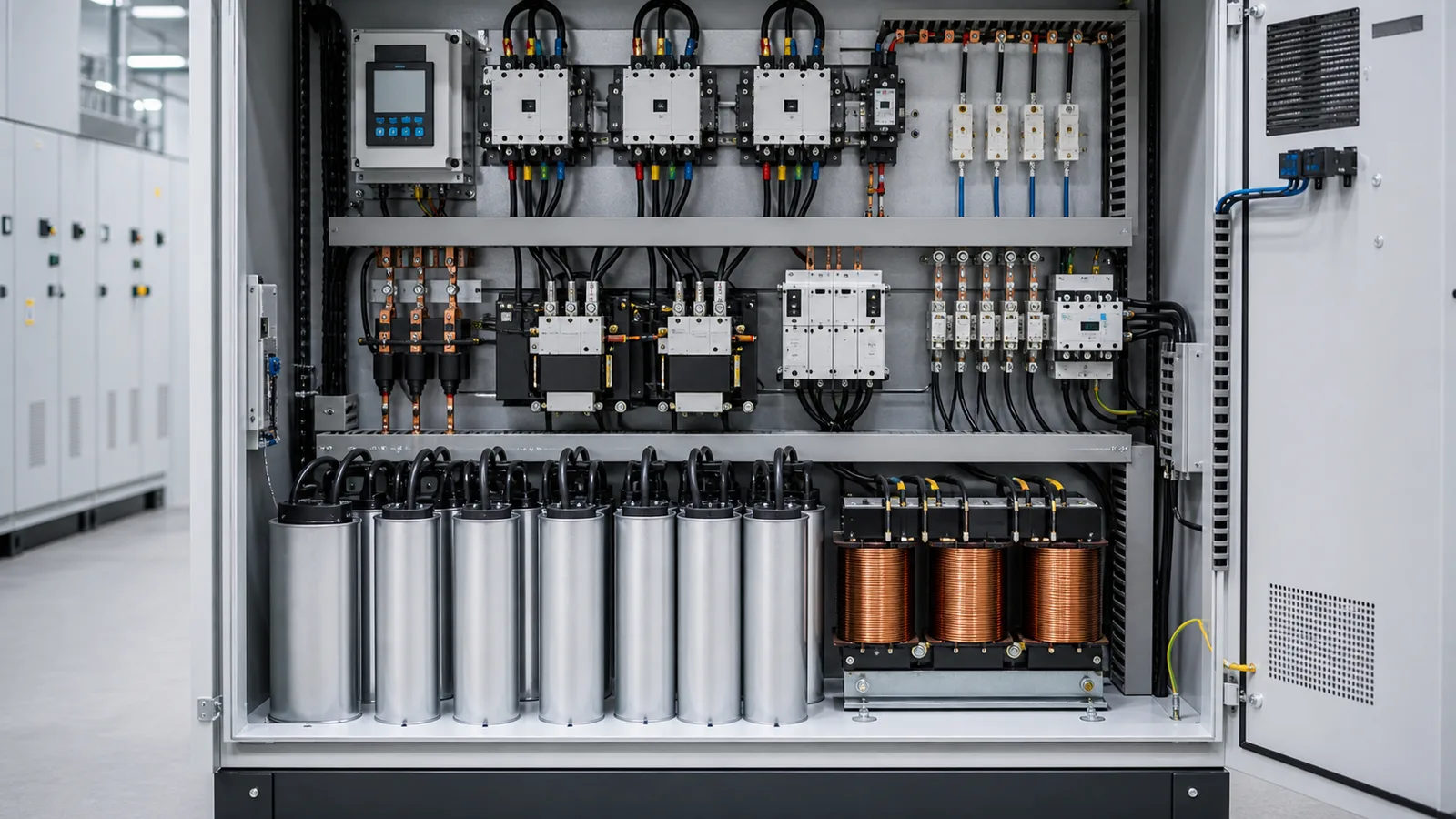

Kompanzasyon panosunda temel ürünler
Tipik bir kompanzasyon panosunda aşağıdaki ürün grupları bulunur:
- Güç kondansatörleri
- Kompanzasyon kontaktörleri
- Harmonik önleyici reaktörler
- NH sigorta veya uygun koruma elemanları
- Reaktif güç kontrol rölesi
- Enerji analizörü ve akım trafoları
Kondansatör seçenekleri için güç kondansatörleri, anahtarlama elemanları için kompanzasyon kontaktörleri kategorileri incelenebilir.
Kondansatör kVAr değeri nasıl belirlenir?
Kondansatör gücü tesisin mevcut güç faktörüne, aktif gücüne ve hedeflenen cos phi değerine göre hesaplanır. Rastgele yüksek kVAr seçmek doğru değildir; aşırı kompanzasyon da tesis için problem oluşturabilir. Kademe yapısı, yük değişkenliğine göre planlanmalıdır.
| Ürün | Görev | Seçimde dikkat |
|---|---|---|
| Güç kondansatörü | Reaktif güç sağlar | kVAr, gerilim, ömür |
| Kompanzasyon kontaktörü | Kademeyi devreye alır | kVAr uyumu, bobin gerilimi |
| Reaktör | Harmonik etkisini azaltır | Oran, frekans, akım |
| Analizör | Enerji verisini izler | Modbus, akım trafosu |
Yüksek kVAr gereksinimlerinde 50 kVAr trifaze güç kondansatörü gibi ürünler, pano kademe planına göre değerlendirilebilir.
Kompanzasyon kontaktörü neden özel olmalı?
Kondansatör devreye alınırken yüksek ilk akım darbeleri oluşur. Bu nedenle standart güç kontaktörü yerine kompanzasyon uygulamasına uygun kontaktör kullanılmalıdır. Bu ürünlerde ön direnç veya özel kontak yapısı bulunabilir. Örnek olarak Siemens 3RT26 100kVAr kompanzasyon kontaktörü gibi ürünlerde kVAr uyumu ve bobin gerilimi kontrol edilmelidir.
Harmonik varsa reaktör gereklidir
Hız kontrol cihazları, UPS sistemleri, doğrultucular ve yoğun elektronik yükler harmonik oluşturabilir. Harmonik seviyesi yüksek tesislerde kondansatörler aşırı ısınabilir veya erken arızalanabilir. Bu durumda harmonik önleyici reaktörlü kompanzasyon tasarımı değerlendirilmelidir.
Kademe sayısı ve bakım kolaylığı
Kompanzasyon panosunda toplam kVAr kadar kademe dağılımı da önemlidir. Çok büyük tek kademe, değişken yüklerde hassas kontrol sağlamaz. Çok küçük ve gereğinden fazla kademe ise pano maliyetini ve bakım kalemlerini artırabilir. İşletmenin yük profiline göre dengeli kademe yapısı kurulmalıdır.
Bakım tarafında kondansatörlerin şişme, ısınma ve bağlantı gevşekliği açısından periyodik kontrol edilmesi gerekir. Kontaktör kontakları, sigorta yuvaları ve reaktör sıcaklıkları da izlenmelidir. Pano içinde yeterli havalandırma yoksa kondansatör ömrü kısalabilir. Bu nedenle kompanzasyon panosu tasarımında sadece ilk yatırım değil, servis kolaylığı da dikkate alınmalıdır.
Ölçüm ve takip olmadan doğru karar zorlaşır
Kompanzasyon panosunun etkisini görmek için enerji analizörü ve doğru akım trafosu seçimi önemlidir. İzleme yapılmadığında kademelerin çalışma davranışı, reaktif durum ve harmonik etkiler net görülemez. Bu nedenle enerji analizörleri kompanzasyon projelerinde güçlü bir tamamlayıcıdır.
Satın alma kontrol listesi
- Hedef cos phi ve mevcut reaktif durum ölçüldü mü?
- Kondansatör kVAr değeri ve kademe planı hazır mı?
- Kompanzasyon kontaktörü kVAr değerine uygun mu?
- Harmonik ölçümü yapıldı mı, reaktör gerekiyor mu?
- Sigorta, kablo kesiti ve pano soğutması uygun mu?
- Enerji analizörü ve akım trafosu doğru oranla seçildi mi?
Sonuç
Kompanzasyon panosu ürün seçimi, kondansatör gücünü belirlemekten daha kapsamlıdır. Kademe yapısı, kontaktör uyumu, harmonik riski ve ölçüm altyapısı birlikte planlandığında pano daha uzun ömürlü ve güvenilir çalışır.
Sık sorulan sorular
Standart kontaktör kompanzasyon için kullanılır mı?
Kondansatör devreye alma akımları nedeniyle kompanzasyon kontaktörü tercih edilmelidir.
Harmonik reaktör her panoda gerekir mi?
Her panoda şart değildir. Tesisin harmonik seviyesi ve yük yapısı ölçülerek karar verilmelidir.
Enerji analizörü kompanzasyon yapar mı?
Hayır. Enerji analizörü ölçüm ve izleme yapar; kompanzasyon kontrolü için reaktif güç kontrol rölesi ve kademe ekipmanları gerekir.
