Kompakt Şalter (MCCB) Seçimi: Kısa Devre Kapasitesi, Kutup Sayısı ve Trip Ünitesi

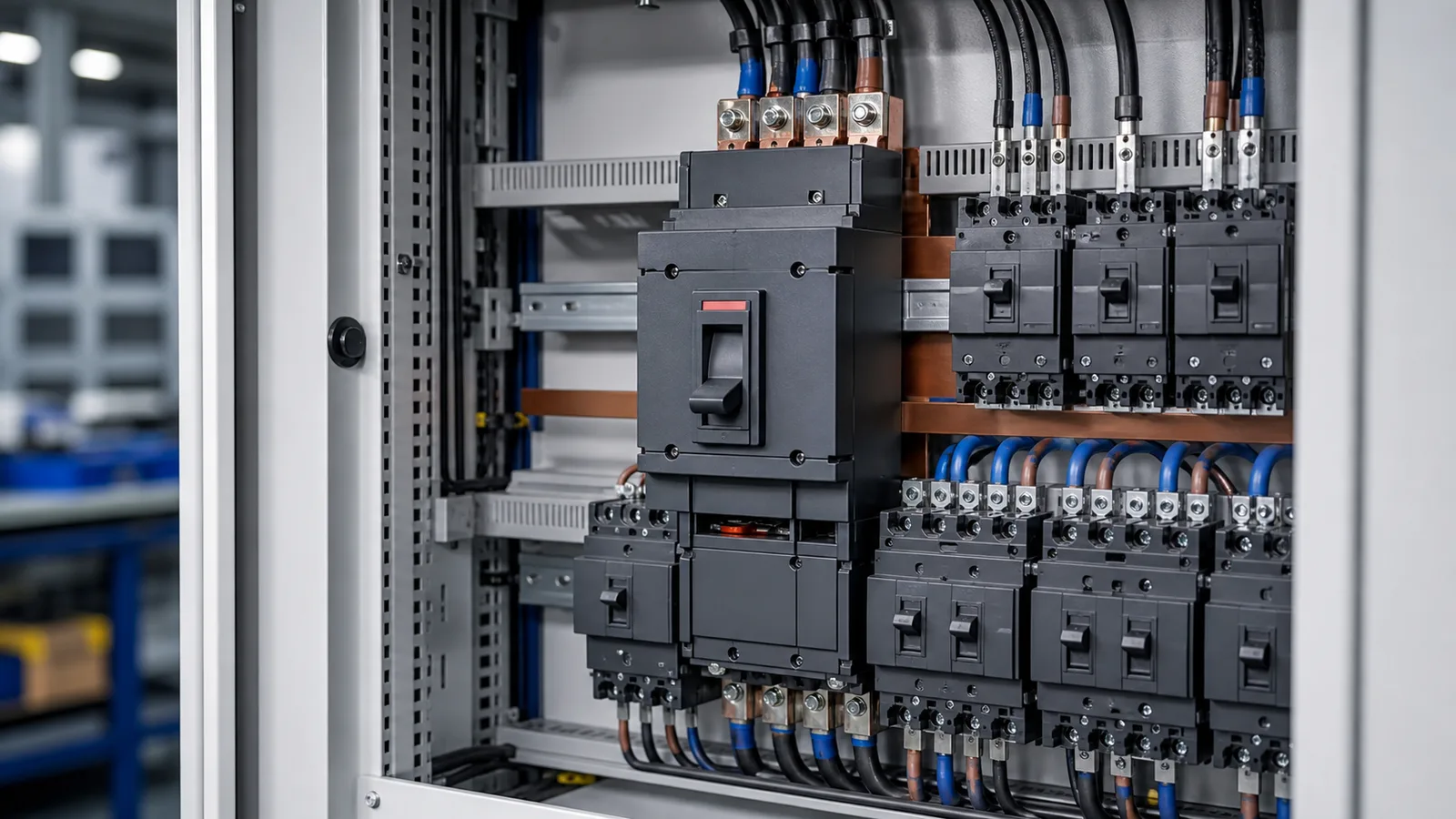

Kompakt şalter, yani MCCB, alçak gerilim dağıtım panolarında ana koruma, hat koruma ve makine besleme koruması için kullanılan en kritik şalt ürünlerinden biridir. Satın alma aşamasında yalnızca amper değerine bakmak sık yapılan bir hatadır. Aynı 250A kompakt şalter, kısa devre kesme kapasitesi, kutup sayısı, trip ünitesi ve ayar aralığına göre çok farklı uygulamalara hitap eder.
Bu yazıda kompakt şalter seçimini pano tasarımı ve satın alma gözüyle ele alıyoruz. Amaç, ürün listesinde doğru filtreleri kullanmanızı ve proje ihtiyacına uymayan modeli elemenizi sağlamaktır.
MCCB nerelerde kullanılır?
Kompakt şalterler, otomatik sigortalara göre daha yüksek akım seviyelerinde ve daha güçlü kesme kapasitesi gereken hatlarda tercih edilir. Tipik kullanım alanları şunlardır:
- Ana dağıtım panoları
- Tali dağıtım panoları
- Motor besleme hatları
- Jeneratör ve transfer panoları
- Makine ve proses besleme çıkışları
Geniş ürün seçeneklerini incelemek için kompakt şalterler (MCCB) kategorisi doğru başlangıç noktasıdır.
Nominal akım: In değeri nasıl okunmalı?
MCCB üzerindeki nominal akım değeri, şalterin sürekli taşıyabileceği akım seviyesini ifade eder. Ancak bu değer doğrudan kablo veya yük akımıyla birebir seçilmemelidir. Kablo kesiti, ortam sıcaklığı, pano içi havalandırma ve yük karakteri de hesaba katılmalıdır.
Termik-manyetik modellerde termik ayar aralığı belirli sınırlar içinde olabilir. Elektronik trip üniteli modellerde daha geniş ve hassas ayar seçenekleri bulunabilir. Bu nedenle özellikle ana dağıtım ve yüksek akım çıkışlarında sadece “kaç amper” sorusuyla ilerlemek yeterli değildir.
Kısa devre kesme kapasitesi: Icu ve Ics
Bir kompakt şalterin en kritik değerlerinden biri kısa devre kesme kapasitesidir. Icu nihai kesme kapasitesini, Ics ise servis kesme kapasitesini ifade eder. Projede beklenen kısa devre akımı şalterin kapasitesinin üzerinde kalırsa koruma güvenli kabul edilemez.
| Parametre | Ne ifade eder? | Neden önemli? |
|---|---|---|
| In | Nominal akım | Yük ve kablo uyumu |
| Icu | Nihai kesme kapasitesi | Kısa devre dayanımı |
| Ics | Servis kesme kapasitesi | Arıza sonrası kullanılabilirlik |
| Kutup sayısı | 3P veya 4P yapı | Nötr kesme ihtiyacı |
| Trip tipi | Termik-manyetik/elektronik | Ayar hassasiyeti |
3 kutup mu 4 kutup mu?
Üç fazlı sistemlerde 3 kutuplu MCCB faz iletkenlerini keser. Nötrün de kesilmesi gereken uygulamalarda 4 kutuplu modeller tercih edilir. Özellikle jeneratör, transfer, bazı topraklama sistemleri ve tesis özel şartnamelerinde 4P gereksinimi bulunabilir. Bu karar, elektrik projesi ve koruma felsefesiyle birlikte verilmelidir.
Transfer ve yük ayırma uygulamalarında sadece MCCB değil, yük kesiciler ve transfer şalterleri de değerlendirme listesine alınmalıdır.
Termik-manyetik mi elektronik trip mi?
Termik-manyetik kompakt şalterler birçok standart pano uygulaması için yeterlidir. Elektronik trip üniteli modeller ise daha hassas ayar, zaman gecikmesi ve seçicilik ihtiyacı olan sistemlerde öne çıkar. Büyük tesislerde ana pano ile tali pano arasında selektivite isteniyorsa elektronik trip daha avantajlı olabilir.
Parafudr ve kaçak akım koruması ile birlikte düşünün
MCCB aşırı akım ve kısa devre korumasında görev alır; ancak aşırı gerilim darbeleri için parafudr, kaçak akım riskleri için kaçak akım rölesi gerekir. Bu nedenle pano koruması tek bir ürünle tamamlanmaz. Ana dağıtım panolarında parafudr ve yıldırım koruma ürünleri ile kaçak akım röleleri birlikte planlanmalıdır.
Satın alma kontrol listesi
- Yük akımı ve kablo kesiti belli mi?
- Beklenen kısa devre akımı hesaplandı mı?
- Icu/Ics değeri pano noktasına uygun mu?
- 3P/4P ihtiyacı net mi?
- Termik-manyetik mi elektronik trip mi gerekiyor?
- Selektivite ve koordinasyon kontrol edildi mi?
Sonuç
Kompakt şalter seçimi, fiyat ve amper karşılaştırmasından ibaret değildir. Kesme kapasitesi, trip tipi, kutup sayısı ve pano içindeki diğer koruma elemanlarıyla uyum doğru seçimin temelidir. Proje listenizi oluştururken MCCB kompakt şalter modellerini teknik filtrelerle incelemek hatalı alım riskini azaltır.
Sık sorulan sorular
MCCB ile otomatik sigorta aynı şey mi?
Hayır. Otomatik sigortalar daha küçük akım seviyelerinde kullanılırken MCCB daha yüksek akım ve kesme kapasitesi gereken pano uygulamalarında tercih edilir.
Icu değeri yüksek olan her zaman daha mı iyidir?
Teknik olarak daha yüksek kapasite güvenlik payı sağlar; ancak seçim proje kısa devre hesabına, pano koordinasyonuna ve bütçeye göre yapılmalıdır.
Elektronik trip ne zaman gerekir?
Hassas ayar, gecikmeli açma, selektivite ve büyük pano koordinasyonu gereken projelerde elektronik trip üniteli MCCB değerlendirilebilir.
