Parafudr Seçimi: T1, T2, 3P+N, Imax, Up ve Topraklama Kriterleri

Parafudr, elektrik panosunu yıldırım kaynaklı veya şebeke kaynaklı ani aşırı gerilim darbelerine karşı korumak için kullanılır. Ancak doğru parafudr seçimi yalnızca “kaç kA?” sorusuyla yapılamaz. Tesisin besleme yapısı, yıldırımdan korunma sistemi, pano noktası, faz sayısı, ön koruma ve topraklama kalitesi birlikte değerlendirilmelidir.

Bu rehber, işletme panoları, ticari tesisler ve endüstriyel uygulamalar için parafudr satın almadan önce kontrol edilmesi gereken teknik başlıkları özetler.

Parafudr neyi korur?

Parafudr, yüksek enerjili gerilim darbelerini toprağa aktararak bağlı ekipmanların zarar görme riskini azaltır. PLC, enerji analizörü, güvenlik sistemi, sürücü, haberleşme ekipmanı ve hassas elektronik cihazların bulunduğu tesislerde pano korumasının önemli bir parçasıdır.

Ürün seçeneklerini incelemek için parafudrlar ve yıldırım koruma ürünleri kategorisini kullanabilirsiniz.

T1 ve T2 parafudr farkı

T1 sınıfı parafudrlar, genellikle yıldırımdan korunma sistemi bulunan yapılarda veya ana giriş panolarında yüksek enerjili darbelere karşı kullanılır. T2 sınıfı parafudrlar ise dağıtım panolarında şebeke kaynaklı aşırı gerilim darbelerine karşı yaygın şekilde tercih edilir. Bazı ürünlerde T1+T2 kombine yapı bulunabilir.

1P+N, 3P ve 3P+N seçimi

Monofaze panolarda 1P+N, trifaze sistemlerde ise 3P veya 3P+N modeller değerlendirilir. Nötr hattının koruma yapısı, topraklama sistemi ve tesis projesi bu seçimi etkiler. Yanlış faz yapısında ürün seçmek, pano içinde koruma boşluğu oluşturabilir.

Trifaze işletme panolarında, özellikle hassas elektronik cihazlar varsa 3P+N yapı çoğu zaman satın alma listesinde ilk incelenen seçeneklerden biridir. Örnek ürün incelemek isterseniz Eurowest EP-C40/3+1 parafudr ürün sayfasını kontrol edebilirsiniz.

Imax ve Up ne anlama gelir?

Imax, ürünün dayanabileceği maksimum deşarj akımını ifade eder. Up ise koruma seviyesidir; yani darbe anında bağlı ekipmana yansıyan gerilim seviyesinin ne kadar sınırlandığını gösterir. Düşük Up değeri hassas ekipmanlar için avantajlıdır; ancak ürün seçimi yalnızca bu değere göre değil, pano koordinasyonuna göre yapılmalıdır.

Topraklama zayıfsa parafudr da zayıf çalışır

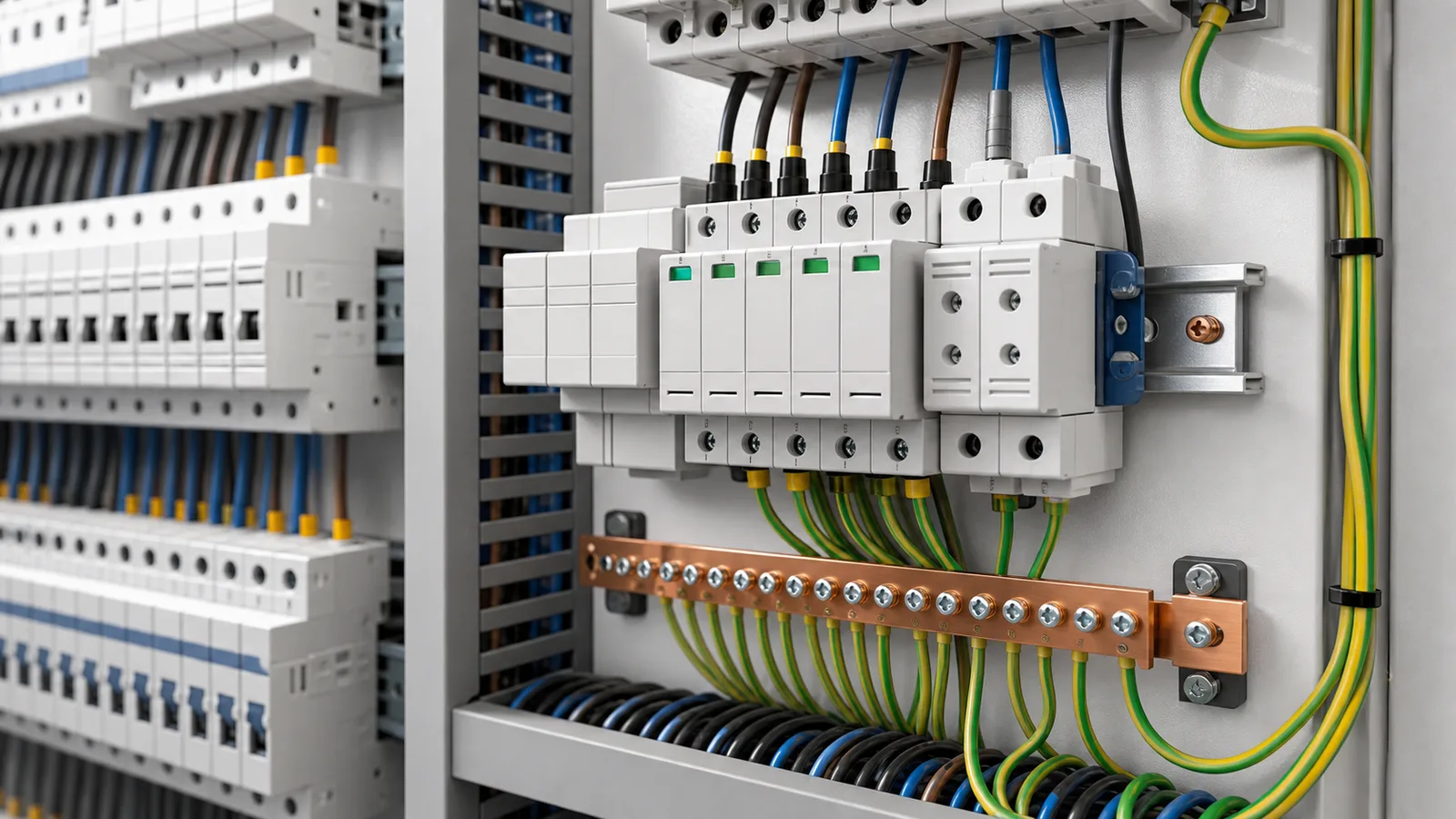

Parafudrın etkinliği topraklama kalitesiyle doğrudan ilişkilidir. Topraklama direnci yüksek, bağlantılar gevşek veya iletken kesiti yetersizse darbe enerjisi güvenli şekilde uzaklaştırılamaz. Bu nedenle parafudr montajında kısa ve doğru kesitte topraklama bağlantısı, uygun ön sigorta ve düzenli bakım önemlidir.

Ön koruma ve pano koordinasyonu

Parafudr tek başına panoya takılıp unutulacak bir ürün değildir. Üretici önerilerine göre ön sigorta veya kompakt şalter koordinasyonu yapılmalıdır. Ana dağıtım panosunda kompakt şalterler, tali panolarda otomatik sigortalar ve durum göstergeli parafudrlar birlikte değerlendirilmelidir.

Satın alma kontrol listesi

• Tesis monofaze mi trifaze mi?
• Yıldırımdan korunma sistemi var mı?
• Ana giriş mi tali pano mu korunacak?
• T1, T2 veya T1+T2 ihtiyacı belirlendi mi?
• Imax ve Up değerleri proje riskine uygun mu?
• Topraklama ve ön koruma koşulları kontrol edildi mi?

Sonuç

Parafudr seçimi, hassas ekipmanların korunması ve plansız duruş riskinin azaltılması için kritik bir karardır. Doğru sınıf, doğru faz yapısı, uygun deşarj akımı ve sağlam topraklama birlikte düşünülmelidir. Ürün karşılaştırması için parafudr kategorisindeki modelleri inceleyebilirsiniz.

Sık sorulan sorular

Her panoya parafudr takılmalı mı?

Risk analizi, tesis tipi ve bağlı ekipmanlara göre karar verilmelidir. Elektronik ekipmanı yoğun işletmelerde parafudr genellikle güçlü bir koruma yatırımıdır.

Parafudr bozulduğunu nasıl gösterir?

Birçok modelde durum penceresi veya kontak çıkışı bulunur. Gösterge değiştiğinde ürün kontrol edilmeli veya değiştirilmelidir.

T2 parafudr yıldırım için yeterli mi?

Doğrudan yıldırım etkisi ve harici yıldırımdan korunma sistemi bulunan yapılarda T1 veya T1+T2 çözüm gerekebilir.
