Trifaze Gerilim ve Akım Koruma Rölesi Seçimi: 63A, 100A ve 125A Panolarda Nelere Bakılır?

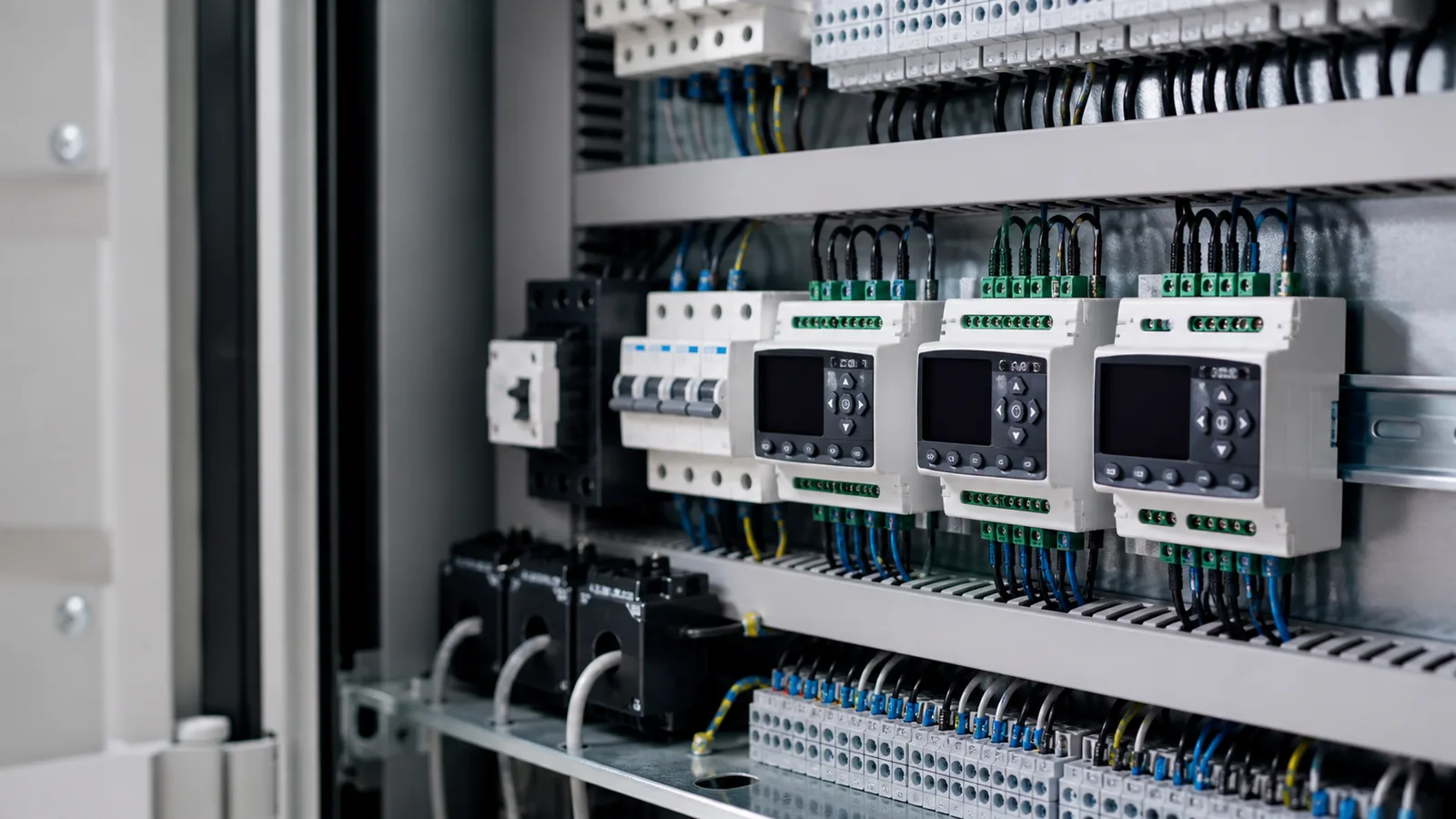

Trifaze panolarda gerilim dengesizliği, faz kaybı, aşırı akım veya düşük gerilim gibi sorunlar motorlara, pompaya, kompresöre ve bağlı ekipmanlara zarar verebilir. Gerilim ve akım koruma rölesi, bu riskleri izleyerek belirlenen sınırların dışına çıkıldığında sistemi devreden ayırmaya yardımcı olur.

Bu yazıda özellikle direkt bağlantılı 63A, 100A ve 125A seviyesindeki trifaze koruma rölelerinde nelere bakılması gerektiğini açıklıyoruz. Amaç, ürün isimleri arasındaki farkı okuyabilmek ve pano ihtiyacına uygun modeli seçebilmektir.

Gerilim ve akım koruma rölesi hangi problemleri izler?

Modelden modele değişmekle birlikte bu ürün grubu genellikle aşağıdaki durumları izlemek için kullanılır:

• Aşırı gerilim
• Düşük gerilim
• Faz kaybı
• Faz sırası hatası
• Faz dengesizliği
• Aşırı akım veya akım sınırı

Bu nedenle özellikle motorlu sistemler, pompa panoları, kompakt makine panoları ve küçük/orta güçlü trifaze beslemelerde pratik bir koruma elemanı olarak değerlendirilir. İlgili ürün grubunu koruma röleleri kategorisinde inceleyebilirsiniz.

Direkt bağlantı kapasitesi neden önemli?

Direkt bağlantılı modellerde akım trafosu kullanmadan belirli bir akım değerine kadar izleme yapılabilir. Örneğin 63A, 100A veya 125A ifadeleri, ürünün doğrudan kullanılabileceği akım seviyesini anlamak için kritik ipucudur. Pano akımı ürün kapasitesini aşıyorsa farklı bağlantı yapısı veya farklı ürün grubu gerekir.

63T, 100T ve 125T ürünleri nasıl karşılaştırılır?

Aynı ürün ailesindeki farklı akım seviyeleri genellikle benzer izleme mantığı sunar; ayrım çoğunlukla direkt akım kapasitesinde ortaya çıkar. Örneğin Tense GKE-63T dijital trifaze koruma rölesi 63A seviyesindeki panolar için değerlendirilirken, daha yüksek akımlı uygulamalarda Tense GKE-100T veya Tense GKE-125T modelleri incelenebilir.

Ayar aralıkları ve gecikme süresi

Koruma rölesinde sınır değerleri kadar gecikme süresi de önemlidir. Çok hassas ve gecikmesiz ayar, şebekedeki kısa süreli dalgalanmalarda gereksiz açmaya neden olabilir. Çok geniş tolerans ise gerçek arızayı geç algılayabilir. Bu denge, yükün hassasiyetine ve işletmenin duruş maliyetine göre belirlenmelidir.

Pano içinde hangi ürünlerle birlikte düşünülmeli?

Koruma rölesi bir izleme ve açtırma elemanı olarak düşünülmelidir. Pano içinde kontaktör, motor koruma, sigorta, kompakt şalter veya kaçak akım koruma elemanlarıyla birlikte görev yapar. Ölçüm tarafında daha kapsamlı izleme gerekiyorsa ölçü ve kontrol cihazları kategorisi de değerlendirilmelidir.

Satın alma kontrol listesi

• Sistem monofaze mi trifaze mi?
• Pano nominal akımı kaç amper?
• Direkt bağlantı kapasitesi yeterli mi?
• Aşırı/düşük gerilim limitleri uygulamaya uygun mu?
• Faz kaybı ve faz sırası izleme gerekli mi?
• Açtırma çıkışı kontaktör veya kesiciyle doğru kurgulandı mı?

Sonuç

Trifaze gerilim ve akım koruma rölesi seçimi, motor ve makine panolarında ekipman güvenliği için doğrudan etkili bir karardır. Seçimde faz yapısı, akım kapasitesi, ayar hassasiyeti ve pano içindeki açtırma düzeni birlikte değerlendirilmelidir. Yük akımınız 63A, 100A veya 125A seviyesindeyse ilgili GKE modellerini teknik değerleriyle karşılaştırarak ilerleyebilirsiniz.

Sık sorulan sorular

Direkt 63A koruma rölesi 100A panoda kullanılabilir mi?

Direkt bağlantı kapasitesi pano akımının altında kalıyorsa uygun değildir. Daha yüksek akım kapasiteli model veya farklı ölçüm yöntemi gerekir.

Gerilim koruma rölesi kaçak akım rölesinin yerine geçer mi?

Hayır. Gerilim/akım izleme farklı, kaçak akım koruması farklı bir güvenlik fonksiyonudur.

Faz sırası hatası neden önemlidir?

Faz sırası değişirse motor ters yönde dönebilir. Pompa, fan ve kompresörlerde bu durum mekanik riske yol açabilir.
