Yük Kesici ve Transfer Şalteri Seçimi: Ana Pano, Jeneratör ve Besleme Güvenliği Rehberi
Yük kesici ve transfer şalteri, alçak gerilim panolarında enerjiyi güvenli şekilde ayırmak, bakım sırasında hattı izole etmek veya iki besleme kaynağı arasında geçiş yapmak için kullanılır. Bu ürün grubu çoğu zaman kompakt şalterle karıştırılır; ancak temel görevi her zaman kısa devre koruması değildir. Bu nedenle seçim yapılırken ürünün koruma mı, ayırma mı, yoksa kaynak transferi mi yapacağı netleştirilmelidir.
Bu rehber, ana pano, jeneratör panosu, üretim hattı ve makine besleme uygulamalarında doğru ürünü seçmek isteyenler için hazırlandı.
Yük kesici ne zaman kullanılır?
Yük kesici, devre yük altındayken güvenli açma-kapama ve izolasyon için tercih edilir. Bakım güvenliği, pano bölümlendirme ve hat ayırma işlemlerinde sade ve güvenilir bir çözümdür. Ürünleri karşılaştırmak için yük kesiciler ve transfer şalterleri kategorisi iyi bir başlangıçtır.
Transfer şalteri ne zaman gerekir?
Transfer şalterleri, şebeke-jeneratör veya iki farklı besleme kaynağı arasında geçiş gereken uygulamalarda kullanılır. Manuel transfer daha basit tesislerde yeterli olabilir. Otomatik transferde ise kontrol ünitesi, gecikme süreleri, faz izleme ve jeneratör çalışma senaryosu devreye girer.
| Uygulama | Uygun ürün grubu | Kontrol edilmesi gerekenler |
|---|---|---|
| Bakım izolasyonu | Yük kesici | Akım, kutup sayısı, pano montajı |
| Sigortalı hat koruma | Sigortalı yük kesici | NH sigorta boyu, bağlantı tipi |
| Şebeke-jeneratör geçişi | Transfer şalteri | 3P/4P, mekanik kilitleme, kontrol ünitesi |
Akım ve kutup sayısı nasıl seçilir?
Seçimde ilk değer nominal akımdır. Ancak 160A, 250A, 400A veya 630A gibi değerler tek başına yeterli değildir. Kablo kesiti, pano içi bara düzeni, çalışma sıcaklığı ve bağlantı şekli kontrol edilmelidir. Nötrün de kesilmesi gereken sistemlerde 4 kutuplu ürünler değerlendirilmelidir.
Örneğin yüksek akımlı bir pano için Siemens 3VA14 630A korumasız yük kesici gibi ürünler, koruma değil güvenli ayırma amacıyla incelenebilir.
Sigortalı yük kesici avantajı
Sigortalı yük kesicilerde ayırma fonksiyonu NH sigorta ile birlikte kullanılır. Bu yapı, özellikle dağıtım panolarında hat çıkışlarını korumak ve bakım sırasında güvenli ayırma sağlamak için tercih edilir. Burada sigorta boyu, kablo çıkış yönü, bara bağlantısı ve pano yerleşimi önemlidir.
MCCB ile farkı nedir?
Kompakt şalter aşırı akım ve kısa devre koruması için kullanılır. Yük kesici ise çoğu modelde koruma fonksiyonu sunmaz; güvenli açma-kapama ve izolasyon sağlar. Eğer kısa devre koruması gerekiyorsa kompakt şalterler ayrıca değerlendirilmelidir.

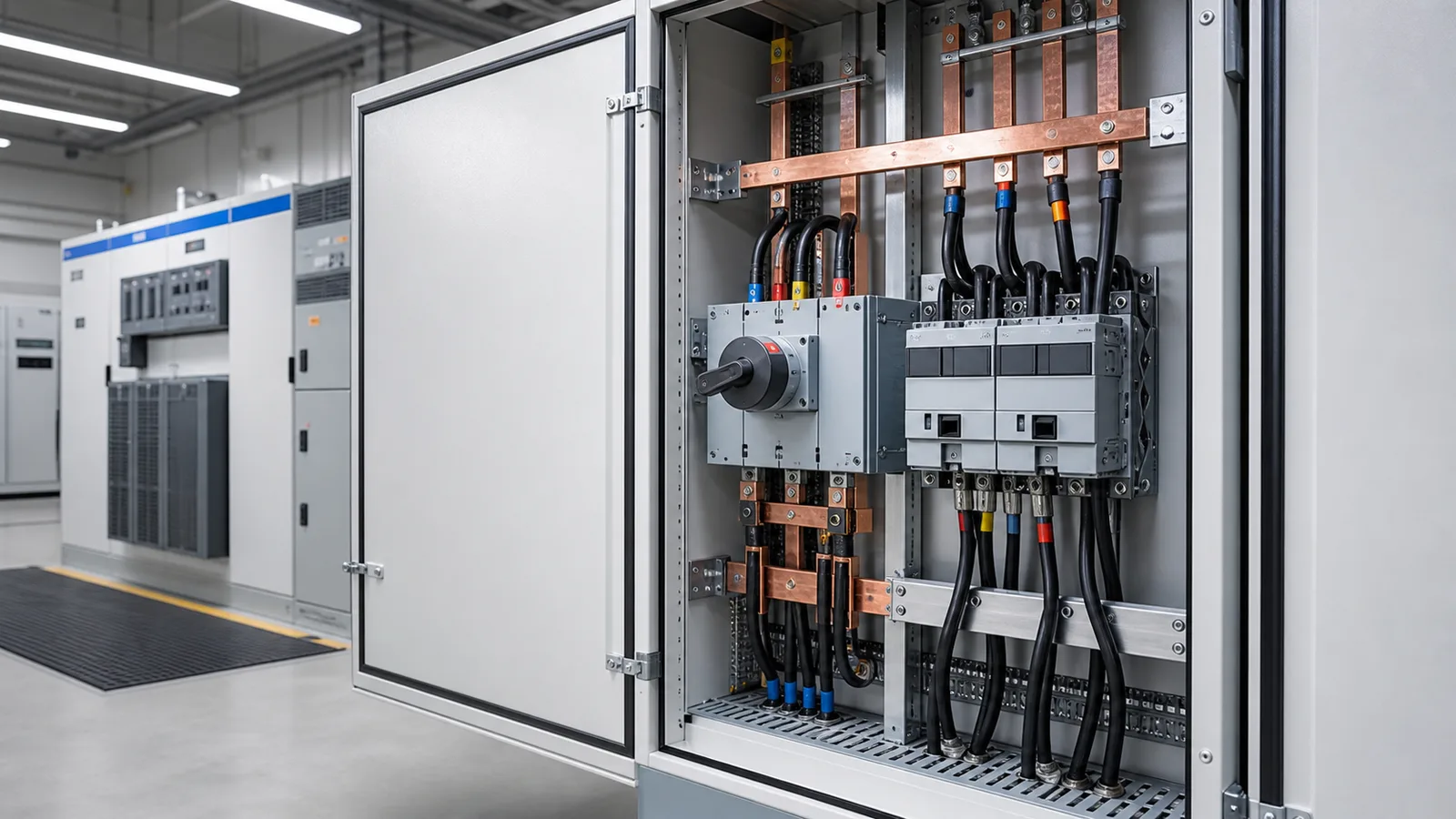

Pano yerleşimi ve servis güvenliği
Yük kesici veya transfer şalteri seçilirken ürünün pano içinde kaplayacağı alan, kol mekanizmasının kapıya taşınıp taşınmayacağı ve bakım sırasında erişilebilirliği kontrol edilmelidir. Özellikle ana giriş panolarında operatörün enerjiyi güvenli şekilde ayırabilmesi gerekir. Kapı kilidi, çevirmeli kol, uzatma mili ve mekanik kilitleme gibi aksesuarlar sonradan düşünülürse pano revizyonu gerekebilir.
Jeneratörlü sistemlerde transfer senaryosu da yazılı hale getirilmelidir. Şebeke kesildiğinde ne kadar süre bekleneceği, jeneratör hazır sinyalinin nasıl alınacağı ve şebeke geri geldiğinde dönüşün otomatik mi manuel mi yapılacağı ürün seçiminden önce netleşmelidir. Böylece gereğinden düşük fonksiyonlu bir ürün alınması veya fazla karmaşık bir yapı kurulması önlenir.
Satın alma kontrol listesi
- Ürün ayırma, transfer veya sigortalı koruma için mi kullanılacak?
- Nominal akım ve kablo kesiti uyumlu mu?
- 3P mi 4P mi gerekiyor?
- Manuel mi otomatik transfer mi isteniyor?
- Jeneratör gecikme ve dönüş senaryosu belirlendi mi?
- Pano içinde mekanik kilitleme ve servis erişimi uygun mu?
Sonuç
Yük kesici ve transfer şalteri seçimi, yalnızca amper değeriyle yapılmamalıdır. Ürünün görevi, kutup sayısı, bağlantı tipi ve pano senaryosu netleştiğinde doğru seçenek daha kolay bulunur. Besleme sürekliliği önemli olan tesislerde bu karar, arıza anındaki davranışı doğrudan etkiler.
Sık sorulan sorular
Yük kesici kısa devre koruması yapar mı?
Her yük kesici kısa devre koruması yapmaz. Koruma gerekiyorsa sigortalı model veya kompakt şalter koordinasyonu kontrol edilmelidir.
Transfer şalterinde 4 kutup ne zaman gerekir?
Nötrün de ayrılması gereken sistemlerde veya proje şartnamesi bunu istiyorsa 4 kutuplu ürün tercih edilir.
Otomatik transfer için sadece şalter yeterli mi?
Hayır. Kontrol ünitesi, jeneratör çalışma sinyalleri, gecikme ayarları ve pano kilitleme yapısı birlikte değerlendirilmelidir.
