Güç Kontaktörü Seçimi: AC-3, kW, Bobin Gerilimi ve Termik Röle Uyumu
Güç kontaktörü, motor kontrol panolarında, rezistans yüklerinde ve endüstriyel otomasyon uygulamalarında yükü uzaktan açıp kapatmak için kullanılır. Piyasada aynı akım değerine yakın birçok model bulunduğu için seçim yalnızca “kaç amper?” sorusuyla yapılmamalıdır. Motor gücü, kullanım sınıfı, bobin gerilimi, yardımcı kontak ihtiyacı ve termik röle uyumu birlikte değerlendirilmelidir.
Bu yazı, özellikle motor yükleri için kontaktör seçerken satın alma hatalarını azaltmak amacıyla hazırlandı.
AC-1 ve AC-3 farkı neden önemlidir?
Kontaktör kataloglarında AC-1 ve AC-3 gibi kullanım sınıfları görülür. AC-1 genellikle rezistif yükleri, AC-3 ise kafes rotorlu motorların kalkış ve çalışma koşullarını ifade eder. Motor kalkışında yüksek akım oluştuğu için AC-3 değeri, motor uygulamalarında daha anlamlıdır.
| Kullanım sınıfı | Tipik yük | Seçimde dikkat |
|---|---|---|
| AC-1 | Rezistif yük | Sürekli akım kapasitesi |
| AC-3 | Motor yükü | kW ve kalkış akımı |
| AC-4 | Sık yol verme, tersleme | Ağır çalışma koşulu |
Ürünleri teknik değerlerle karşılaştırmak için güç kontaktörleri kategorisini kullanabilirsiniz.
Motor kW değeri ve çalışma gerilimi
Kontaktör seçiminde motor gücü, şebeke gerilimiyle birlikte okunmalıdır. 400V AC için verilen kW değeri, farklı gerilimlerde aynı anlama gelmeyebilir. Bu nedenle ürün başlığındaki kW bilgisi yanında katalogdaki AC-3 akım değeri de kontrol edilmelidir.
Yüksek güçlü motor panolarında örnek olarak Siemens 3RT1 250kW 500A güç kontaktörü gibi ürünlerde bobin gerilimi ve yardımcı donanım seçenekleri ayrıca önem kazanır.
Bobin gerilimi yanlış seçilirse ne olur?
Kontaktör bobini 24V AC/DC, 110V AC, 230V AC/DC gibi farklı gerilimlerde olabilir. Pano kumanda devresi hangi gerilimle çalışıyorsa bobin de buna uygun seçilmelidir. Yanlış bobin gerilimi kontaktörün hiç çekmemesine, sesli çalışmasına veya zarar görmesine neden olabilir.
Termik röle uyumu

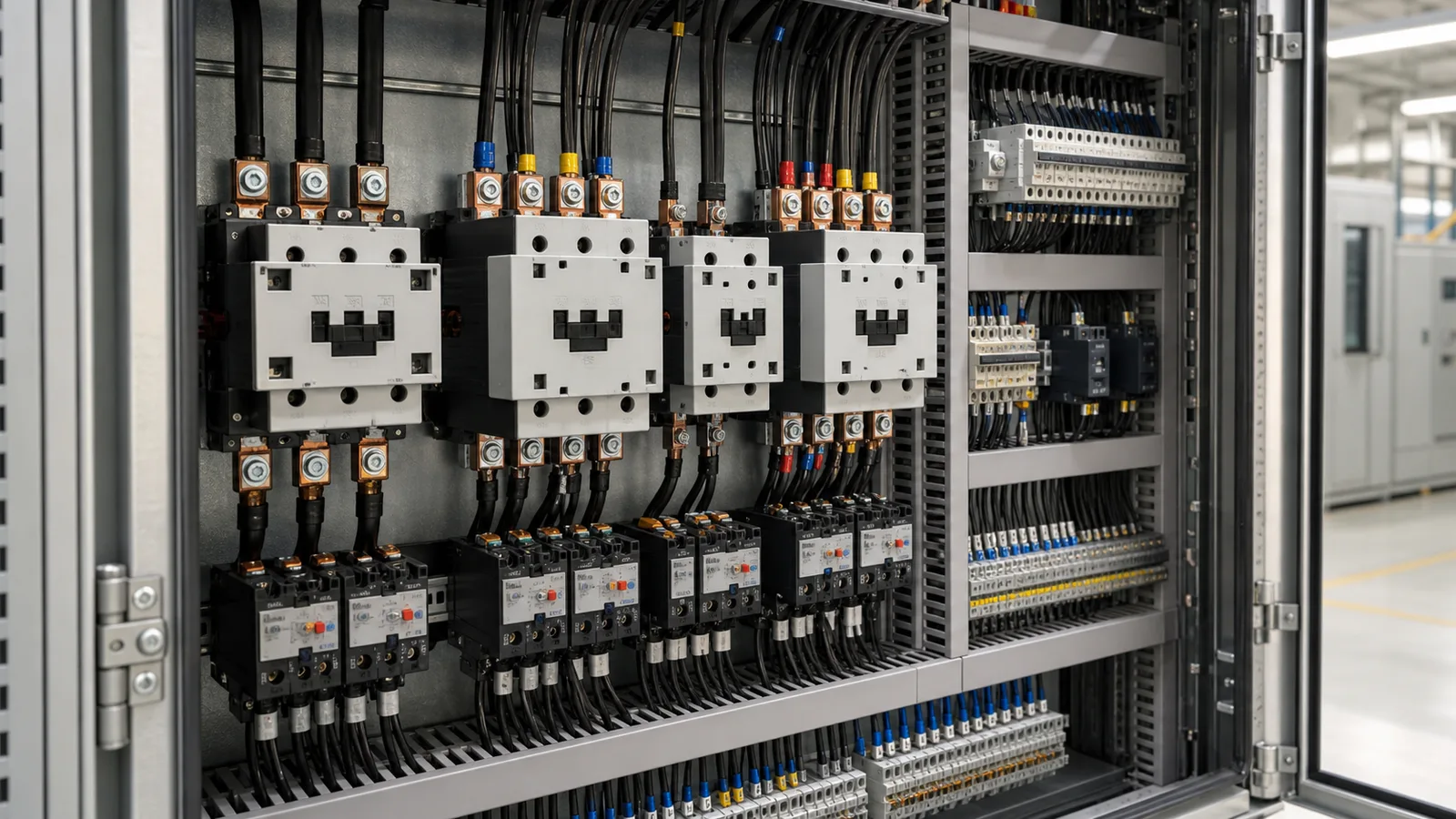

Motor koruma panolarında kontaktör çoğu zaman termik röle ile birlikte kullanılır. Termik rölenin ayar aralığı motor nominal akımını kapsamalı ve mekanik olarak kontaktör serisiyle uyumlu olmalıdır. İlgili ürünleri termik röleler kategorisinde inceleyebilirsiniz.
Yardımcı kontak ve aksesuar ihtiyacı
Start-stop devreleri, kilitleme, sinyal lambası, PLC geri bildirimi veya arıza bildirimi için yardımcı kontak gerekebilir. Bazı kontaktörlerde dahili yardımcı kontak bulunur, bazılarında ön veya yan yardımcı kontak aksesuar olarak eklenir. Bu detay pano revizyonlarında zaman kazandırır.
Elektriksel ömür ve açma-kapama sıklığı
Kontaktörlerin mekanik ömrü ve elektriksel ömrü aynı şey değildir. Yüksüz açma-kapama sayısı yüksek olabilir; fakat motor yükünü sık anahtarlayan bir kontaktörde kontak aşınması daha hızlı gerçekleşir. Kompresör, pompa grubu veya sık start-stop yapan makine panolarında saatlik açma-kapama sayısı dikkate alınmalıdır.
Yüksek güçlü kontaktörlerde kablo bağlantısı, sıkma torku ve pano içi ısı da seçim kadar önemlidir. Uygun kesitte kablo kullanılmazsa veya bağlantılar gevşek kalırsa kontaktör doğru seçilmiş olsa bile ısınma ve arıza riski oluşur. Bu nedenle pano imalatında terminal bağlantıları, havalandırma ve periyodik bakım planı birlikte ele alınmalıdır.
Kontaktör mü, yumuşak yolverici mi, hız kontrol cihazı mı?
Kontaktör sadece açma-kapama yapar. Kalkış darbesini azaltmak için yumuşak yolvericiler, hız ayarı gereken uygulamalarda ise hız kontrol cihazları değerlendirilmelidir.
Satın alma kontrol listesi
- Yük motor mu, rezistif yük mü?
- AC-3 kW ve akım değeri motorla uyumlu mu?
- Bobin gerilimi pano kumanda devresine uygun mu?
- Termik röle mekanik ve elektriksel olarak uyumlu mu?
- Yardımcı kontak ihtiyacı belirlendi mi?
- Kalkış sıklığı ve ortam sıcaklığı kontrol edildi mi?
Sonuç
Doğru güç kontaktörü seçimi, motorun güvenli çalışması kadar pano servis kolaylığı için de önemlidir. AC-3 değeri, bobin gerilimi ve termik röle uyumu kontrol edildiğinde hem arıza riski azalır hem de satın alma süreci daha net ilerler.
Sık sorulan sorular
Kontaktör seçiminde amper mi kW mı önemli?
İkisi birlikte değerlendirilmelidir. Motor uygulamalarında AC-3 kW ve akım değeri esas alınmalıdır.
230V bobin yerine 24V bobin kullanılabilir mi?
Hayır. Bobin gerilimi pano kumanda devresinin gerilimine uygun olmalıdır.
Her kontaktöre termik röle takılır mı?
Motor koruma ihtiyacı varsa termik röle veya motor koruma şalteri kullanılır; mekanik uyum ürün serisine göre kontrol edilmelidir.
