Enerji Analizörü Seçimi: Modbus, Akım Trafosu ve Pano Ölçüm Rehberi
Enerji analizörü, işletmelerde tüketimi izlemek, reaktif güç problemlerini görmek, yük dağılımını takip etmek ve enerji verimliliği kararlarını veriyle almak için kullanılır. Ancak doğru cihazı seçmek için sadece ekranlı bir ölçü aleti aramak yeterli değildir. Ölçülecek parametreler, haberleşme ihtiyacı, akım trafosu oranı ve pano entegrasyonu birlikte değerlendirilmelidir.
Bu rehber, fabrika, atölye, ticari bina ve pano üretimi yapan ekipler için satın alma öncesi kontrol listesi niteliğindedir.
Enerji analizörü hangi değerleri ölçer?
Modeline göre değişmekle birlikte enerji analizörleri gerilim, akım, aktif güç, reaktif güç, görünür güç, güç faktörü, frekans, enerji tüketimi ve bazı modellerde harmonik gibi değerleri izleyebilir. Basit ölçüm için multimetre yeterli olabilir; kayıt, haberleşme ve izleme isteniyorsa enerji analizörü daha doğru üründür.
Ürünleri incelemek için enerji analizörleri kategorisi kullanılabilir.
Akım trafosu oranı nasıl seçilir?
Yüksek akımlı hatlarda enerji analizörü akımı doğrudan ölçmez; akım trafosu üzerinden ölçer. Örneğin 250/5A veya 600/5A gibi oranlar, pano akımına göre seçilir. Akım trafosu oranı gereğinden çok büyük seçilirse düşük yüklerde ölçüm hassasiyeti zayıflayabilir. Gereğinden küçük seçilirse doyma ve hatalı ölçüm riski oluşur.
Bu nedenle enerji analizörüyle birlikte akım trafoları da aynı proje kapsamında değerlendirilmelidir.
Modbus haberleşme ne zaman gerekir?
Enerji verilerini otomasyon sistemi, bina yönetim sistemi veya uzaktan izleme yazılımına aktarmak istiyorsanız Modbus RTU veya Modbus TCP gibi haberleşme seçenekleri önemlidir. Örneğin Siemens PAC2200 Modbus TCP enerji analizörü, Ethernet tabanlı izleme ihtiyacı olan projelerde incelenebilecek bir üründür.
| İhtiyaç | Bakılacak özellik | Not |
|---|---|---|
| Yerel pano izleme | Ekran, ölçüm parametreleri | Operatör takibi için yeterli olabilir |
| SCADA/BMS entegrasyonu | Modbus RTU/TCP | Adresleme ve haberleşme altyapısı gerekir |
| Enerji raporlama | kWh, demand, kayıt | Yazılım tarafı da planlanmalıdır |
Pano montajında dikkat edilecekler

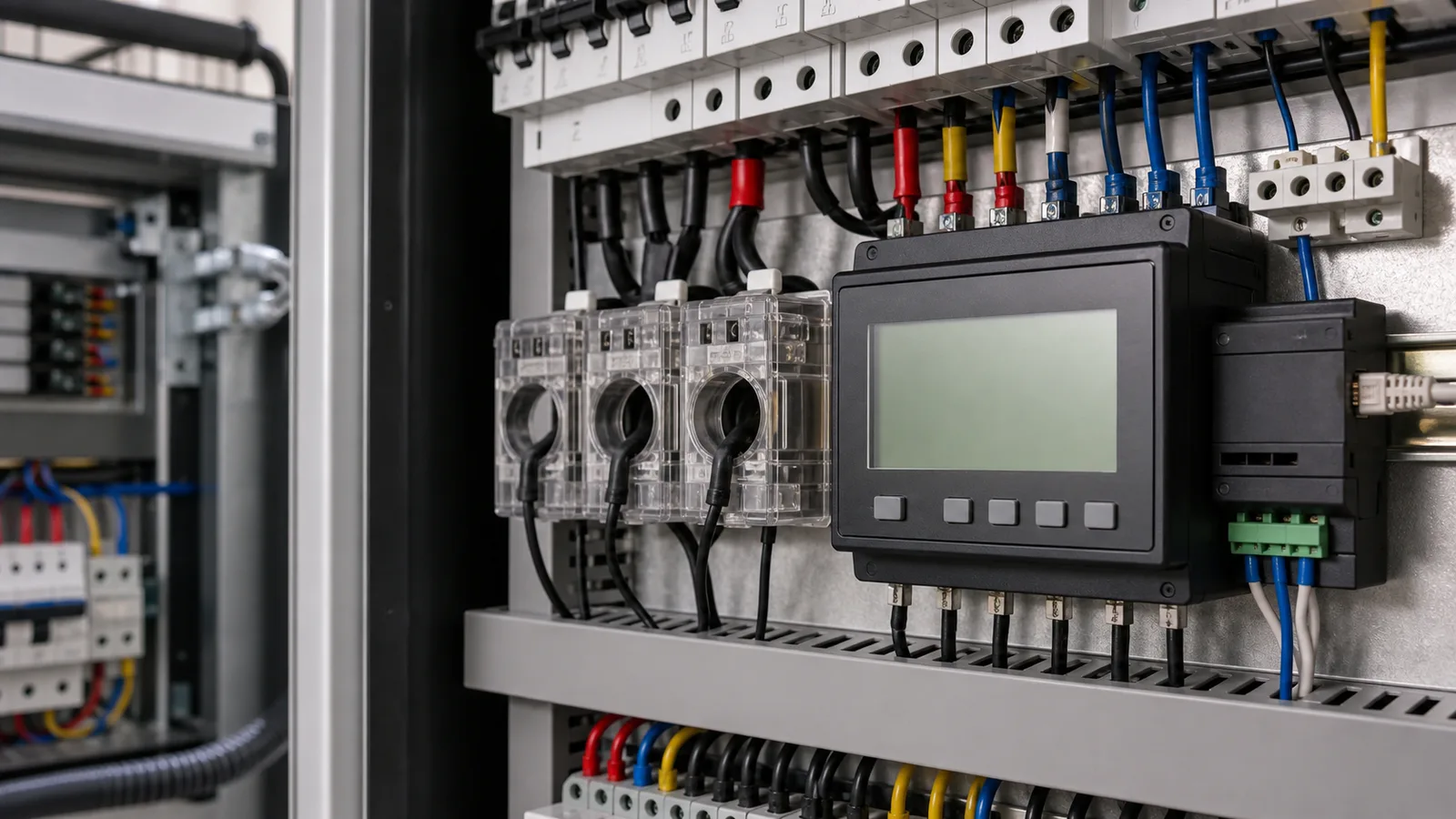

Enerji analizörünün panel montaj ölçüsü, besleme gerilimi, akım trafosu giriş tipi ve haberleşme klemensleri pano çiziminde yer almalıdır. Akım trafosu sekonder uçlarının açıkta bırakılmaması, doğru polariteyle bağlanması ve ölçüm kablolarının düzenli taşınması önemlidir.
Ölçüm doğruluğu ve raporlama beklentisi
Her enerji analizörü aynı doğrulukta veya aynı derinlikte veri sunmaz. Sadece operatörün anlık akım-gerilim değerlerini görmesi isteniyorsa temel bir model yeterli olabilir. Fakat enerji maliyeti dağıtımı, üretim hattı bazlı tüketim takibi veya ISO 50001 gibi enerji yönetimi süreçleri hedefleniyorsa daha detaylı ölçüm ve haberleşme özellikleri gerekir.
Raporlama yapılacak projelerde cihazın ölçüm periyodu, kayıt altyapısı ve yazılım entegrasyonu önceden planlanmalıdır. Modbus adres çakışmaları, yanlış akım trafosu oranı veya eksik haberleşme kablosu gibi küçük hatalar, devreye alma sırasında zaman kaybettirir. Bu yüzden enerji analizörü yalnızca ürün olarak değil, veri toplama sisteminin parçası olarak düşünülmelidir.
Enerji analizörü reaktif ceza sorununu çözer mi?
Enerji analizörü tek başına kompanzasyon yapmaz; problemi görünür hale getirir. Reaktif güç kontrolü gerekiyorsa güç kondansatörleri, kompanzasyon kontaktörleri ve reaktif güç kontrol rölesi birlikte değerlendirilmelidir. Bu ürün grupları için güç kondansatörleri kategorisine bakılabilir.
Satın alma kontrol listesi
- Ölçülecek hat monofaze mi trifaze mi?
- Akım trafosu oranı pano yüküne uygun mu?
- Modbus RTU veya TCP gerekiyor mu?
- Harmonik veya demand takibi isteniyor mu?
- Pano kesim ölçüsü ve besleme gerilimi uygun mu?
- Raporlama yazılımı veya otomasyon entegrasyonu var mı?
Sonuç
Enerji analizörü seçimi, ölçüm doğruluğu ve enerji yönetimi açısından stratejik bir karardır. Doğru akım trafosu oranı, doğru haberleşme seçeneği ve doğru pano montajı ile işletmenin enerji davranışı net şekilde izlenebilir.
Sık sorulan sorular
Enerji analizörü sayaç yerine geçer mi?
Faturalama amacıyla kullanılacak resmi sayaçlardan farklıdır. Enerji analizörü işletme içi izleme ve teknik analiz için kullanılır.
Modbus şart mı?
Sadece pano üzerinden okuma yapılacaksa şart olmayabilir. Uzaktan izleme veya otomasyon entegrasyonu varsa gereklidir.
Akım trafosu yönü önemli mi?
Evet. Ters polarite aktif/reaktif güç değerlerini hatalı gösterebilir.
