Hız Kontrol Cihazı (VFD) Seçimi: kW, Tork, Pompa-Fan ve Pano Şartları
Hız kontrol cihazı, motor devrini proses ihtiyacına göre ayarlayarak kontrol esnekliği ve enerji verimliliği sağlayan en değerli pano ekipmanlarından biridir. Özellikle pompa, fan, konveyör ve proses makinelerinde doğru seçildiğinde hem ekipman ömrünü korur hem de işletme maliyetini azaltabilir. Ancak seçim yalnızca motor kW değerine bakılarak yapılmamalıdır.
Bu rehber, VFD veya inverter olarak da bilinen hız kontrol cihazlarını satın almadan önce kontrol edilmesi gereken teknik noktaları açıklar.
Hız kontrol cihazı ne zaman tercih edilir?
Motor hızının proses ihtiyacına göre değişmesi gerekiyorsa hız kontrol cihazı doğru çözümdür. Pompa debisi, fan hava miktarı, konveyör hızı veya makine çevrim süresi kontrol edilecekse kontaktör ya da yumuşak yolverici tek başına yeterli olmaz.
Ürün seçeneklerini görmek için hız kontrol cihazları kategorisini inceleyebilirsiniz.
Motor kW değeri tek başına yeterli mi?
Motor kW değeri başlangıç noktasıdır, fakat yük tipi, motor nominal akımı, şebeke gerilimi ve ortam koşulları da kontrol edilmelidir. Aynı kW değerindeki bir fan ile ağır kalkışlı konveyör aynı sürücü davranışını gerektirmez.
| Yük tipi | Karakter | Seçimde dikkat |
|---|---|---|
| Pompa | Değişken tork | Enerji tasarrufu ve PID kontrol |
| Fan | Değişken tork | Hız düşüşünde ciddi tasarruf |
| Konveyör | Sabit tork | Kalkış torku ve frenleme |
| Kırıcı/karıştırıcı | Ağır yük | Bir üst kapasite ve aşırı yük dayanımı |
Ağır yük ve normal yük ayrımı
Birçok sürücü kataloglarında normal duty ve heavy duty değerleri bulunur. Pompa ve fan gibi uygulamalar normal yük sınıfında değerlendirilebilirken, yüksek kalkış torku isteyen makinelerde heavy duty değerlerine bakılmalıdır. Örneğin yüksek güçlü uygulamalarda Schneider ATV630C22N4 220kW hız kontrol cihazı gibi ürünlerde uygulama sınıfı özellikle kontrol edilmelidir.

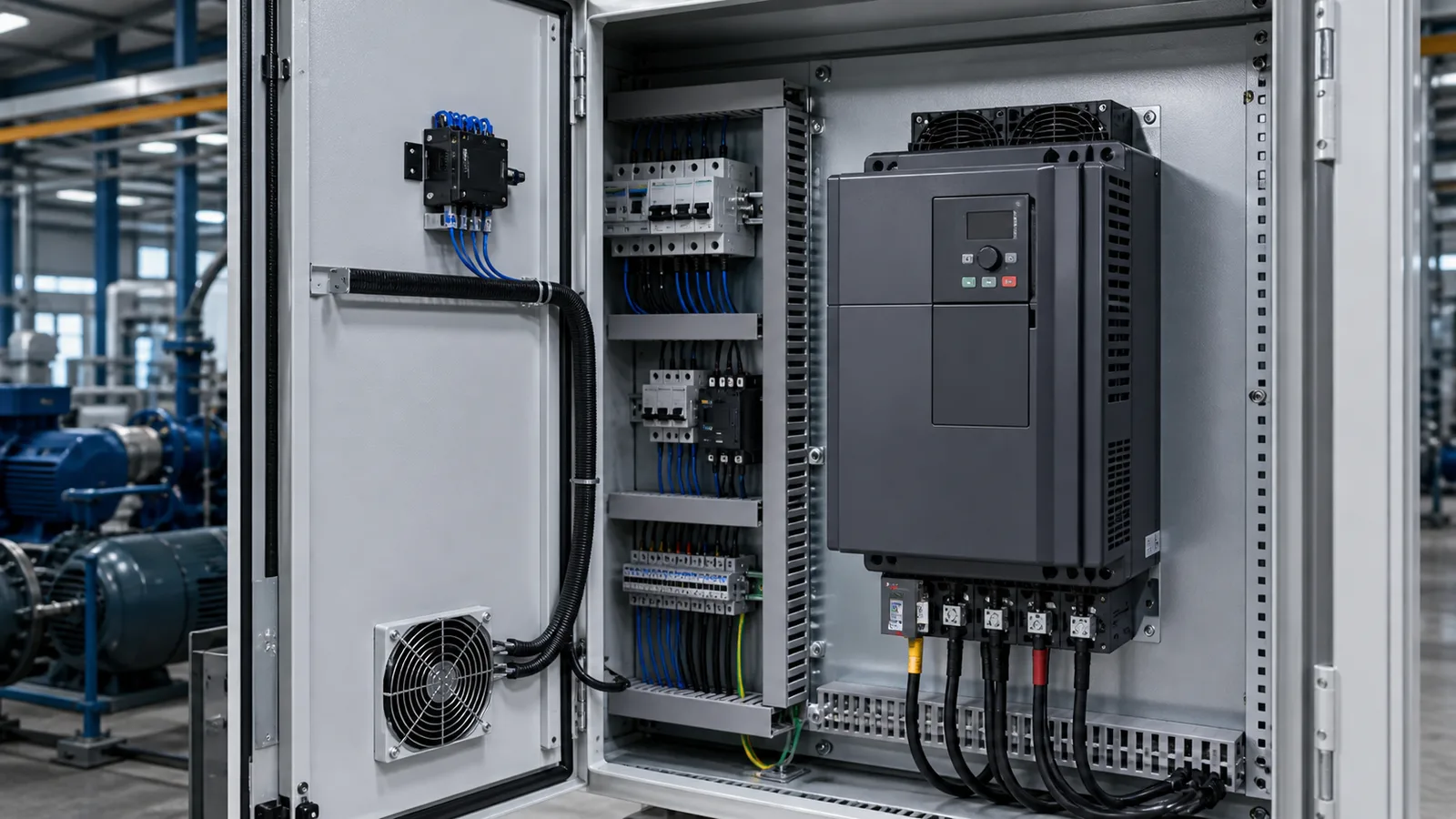

Pano soğutması ve montaj mesafesi
Hız kontrol cihazları ısı üretir. Pano içinde yeterli hava sirkülasyonu, üretici montaj boşlukları ve gerekirse pano kliması veya fan-filtre kullanımı planlanmalıdır. Sürücünün alt ve üst boşlukları kapatılırsa performans düşebilir veya aşırı sıcaklık arızası görülebilir.
Harmonik, EMC ve kablo uzunluğu
VFD kullanılan sistemlerde harmonik, EMC filtresi, motor kablo uzunluğu ve topraklama kalitesi önemlidir. Hassas ölçüm cihazları veya haberleşme sistemleri olan tesislerde filtreleme ve kablo güzergahı daha dikkatli tasarlanmalıdır.
Haberleşme ve proses kontrol ihtiyaçları
Modern hız kontrol cihazlarında analog giriş, dijital giriş, röle çıkışı, PID kontrol ve endüstriyel haberleşme seçenekleri bulunabilir. Pompa basıncını sabit tutmak, fan debisini otomatik ayarlamak veya PLC üzerinden hız referansı vermek isteniyorsa bu giriş-çıkışlar satın almadan önce kontrol edilmelidir.
Birçok projede cihazın kW değeri doğru seçilir fakat haberleşme kartı, fren direnci, harici keypad veya pano kapağına montaj aksesuarı unutulur. Bu eksikler devreye alma süresini uzatır. Satın alma listesinde sürücünün yanında gereken tüm aksesuarların ayrı ayrı yazılması daha sağlıklı bir süreç sağlar.
Yumuşak yolverici ile farkı
Yumuşak yolverici kalkış ve duruşu yumuşatır; hız kontrolü yapmaz. Eğer hedef yalnızca kalkış darbesini azaltmaksa yumuşak yolvericiler daha ekonomik olabilir. Sürekli hız ayarı gerekiyorsa hız kontrol cihazı seçilmelidir.
Satın alma kontrol listesi
- Motor kW ve nominal akım değeri net mi?
- Yük değişken tork mu sabit tork mu?
- Normal duty mi heavy duty mi gerekiyor?
- Frenleme direnci veya harici fren ihtiyacı var mı?
- Pano soğutması ve montaj boşluğu yeterli mi?
- Haberleşme, PID, analog giriş veya fieldbus ihtiyacı var mı?
Sonuç
Hız kontrol cihazı seçimi, motor gücü kadar proses davranışına bağlıdır. Doğru seçilen VFD, enerji verimliliği ve proses kontrolü sağlar; yanlış seçilen ürün ise ısınma, arıza ve gereksiz duruş riski oluşturur. Bu yüzden yük tipi, tork ihtiyacı ve pano koşulları birlikte değerlendirilmelidir.
Sık sorulan sorular
Her motora hız kontrol cihazı takılır mı?
Motor tipi, izolasyon yapısı, uygulama ve pano koşulları uygun olmalıdır. Eski motorlarda ek kontrol gerekebilir.
VFD enerji tasarrufu sağlar mı?
Pompa ve fan gibi değişken torklu uygulamalarda ciddi tasarruf sağlayabilir. Sabit torklu yüklerde tasarruf uygulamaya bağlıdır.
Kontaktör ile hız kontrol cihazı aynı işi yapar mı?
Hayır. Kontaktör açma-kapama yapar; hız kontrol cihazı motor devrini kontrol eder.
